可靠的分析，從穩定氣源開始：實驗室CDA與氮氣系統如何守住分析重現性

一、可靠的分析結果，在量測開始之前就已決定了一大部分

高階分析儀器的數據品質，不只取決於儀器本身的解析度、靈敏度與偵測極限，也取決於前端公用工程能否持續提供符合要求的氣體。

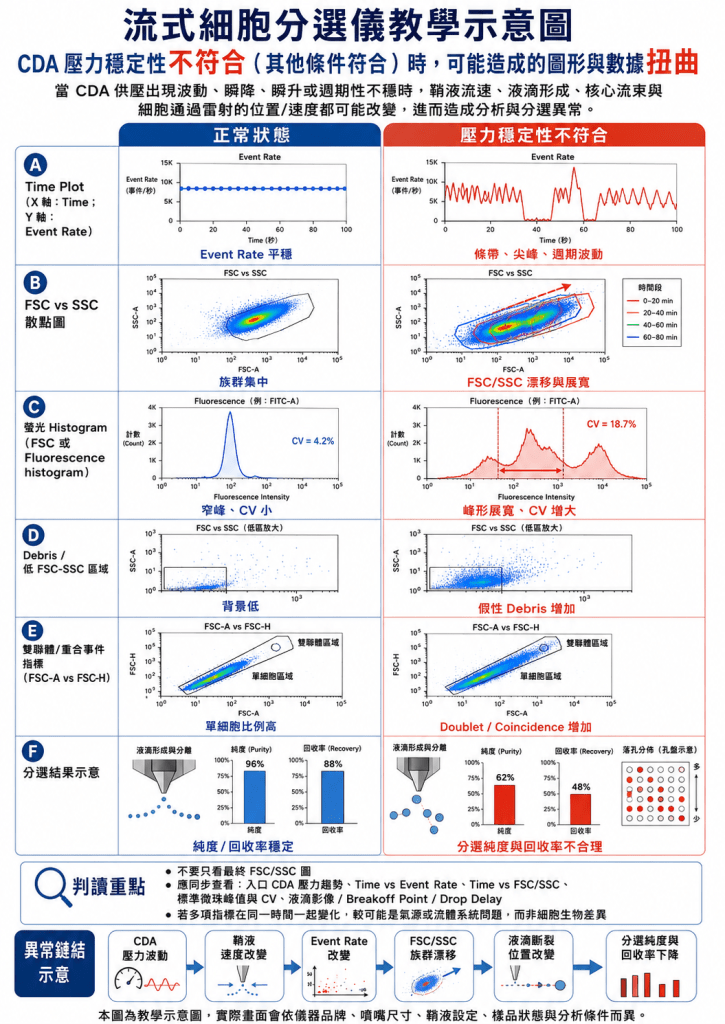

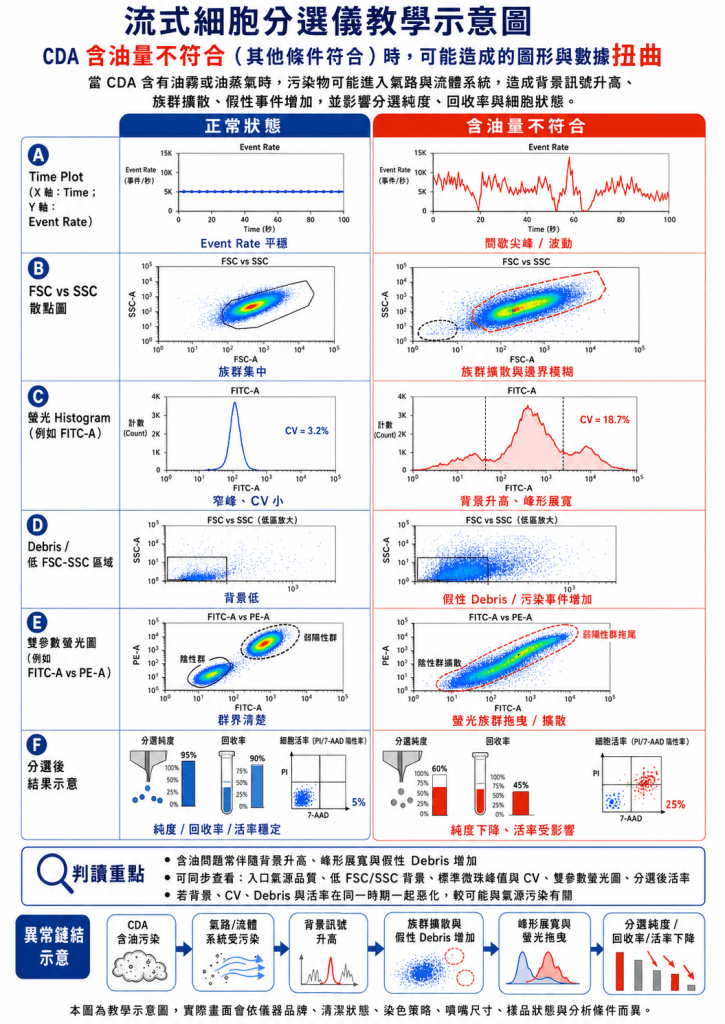

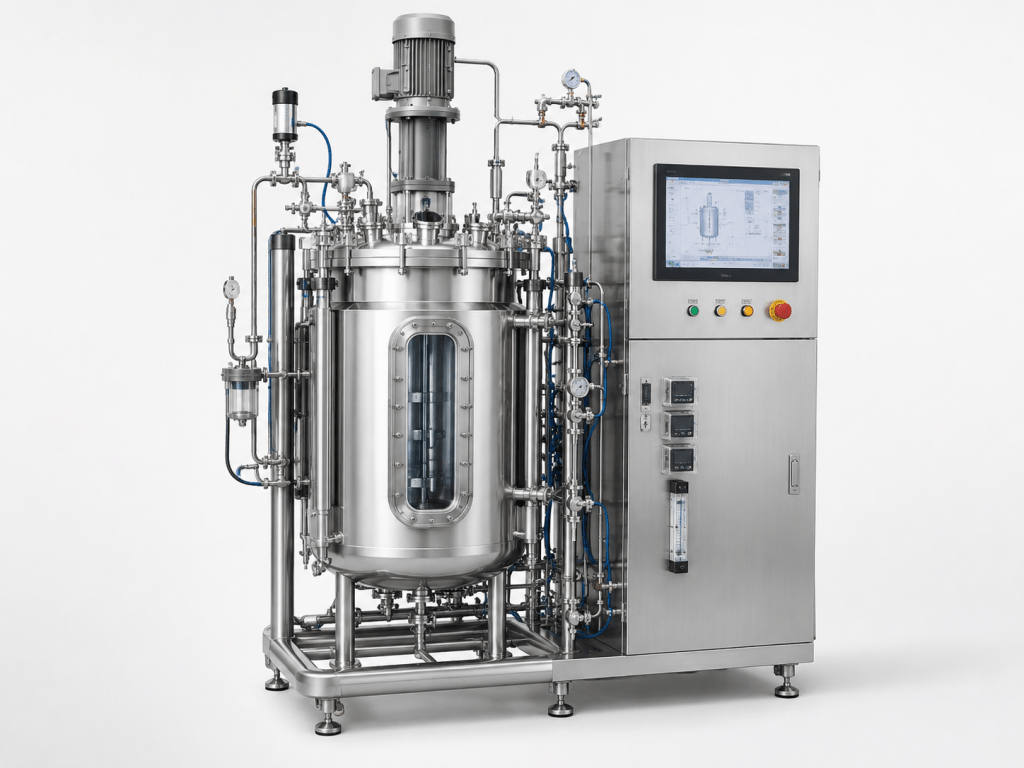

LC-MS、GC、GC-FID、ICP、TOC分析儀、流式細胞儀、生物反應器及其他精密設備，即使本身性能優異，若使用的潔淨乾燥壓縮空氣（Clean Dry Air，CDA）或氮氣，在純度、含油量、顆粒、水分、壓力露點、供氣壓力或實際流量上發生波動，仍可能造成：

  • Baseline漂移或背景訊號升高
  • 訊噪比（S/N）下降
  • QC結果不穩定或校正失敗
  • 靈敏度與訊號響應改變
  • 氣動元件動作異常
  • 不同批次與不同日期的結果難以比較
  • 長時間分析中斷或儀器非預期停機

因此，氣源不是分析儀器之外的附屬設備，而是分析系統的一部分。可靠的數據品質，必須從氣體產生、乾燥、過濾、儲存、穩壓、輸送，一直到儀器末端共同建立。

二、Consistent、Dependable、Reproducible代表什麼？

氣體品質一致性 → 氣源系統可靠性 → 分析結果重現性

實驗室真正需要的，不是某一瞬間測得的高品質氣體，而是在完整分析週期及長期運轉期間，持續維持在規格範圍內的氣體品質。

Consistent（品質一致），是指氣體中的顆粒、水分、油分與其他污染物，以及純度、壓力和流量，在不同時間與不同負載下仍保持一致。

Dependable（供應可靠），是指氣源系統面對儀器啟動、尖峰用氣、多台設備同時運轉或長時間連續分析時，仍能維持必要的供氣能力。

Reproducible（結果可重現），是指相同方法、相同樣品及相同條件下，分析結果能夠重複、比較、驗證與追溯。

如果氣體品質只在檢測當下合格，卻在用氣量增加、乾燥設備負載升高、濾材逐漸飽和或管路壓降變化時偏離規格，就不能稱為真正可靠的實驗室氣源。

三、實驗室CDA需要控制哪些品質項目？

CDA是經過乾燥、過濾與品質控制，供科學儀器、氣動元件或氣體產生設備使用的壓縮空氣。規劃時應至少確認以下條件：

  1. 顆粒含量：避免精密閥件、噴嘴、氣體分離元件與細小流道受到磨損或堵塞。
  2. 水分與壓力露點：降低冷凝水、腐蝕、微生物滋生及分析背景波動的風險。
  3. 總油含量：控制油霧、油蒸氣與烴類污染，避免污染管路、吸附材料或分析儀器。
  4. 供氣壓力：必須高於儀器最低入口壓力，並納入乾燥器、過濾器及配管的壓力損失。
  5. 實際流量：應以工作壓力下的有效供氣量評估，而不能只比較空壓機的名目排氣量。
  6. 壓力穩定性：避免負載切換造成壓力震盪，影響霧化、氣動控制、流體輸送或氣體分離效率。

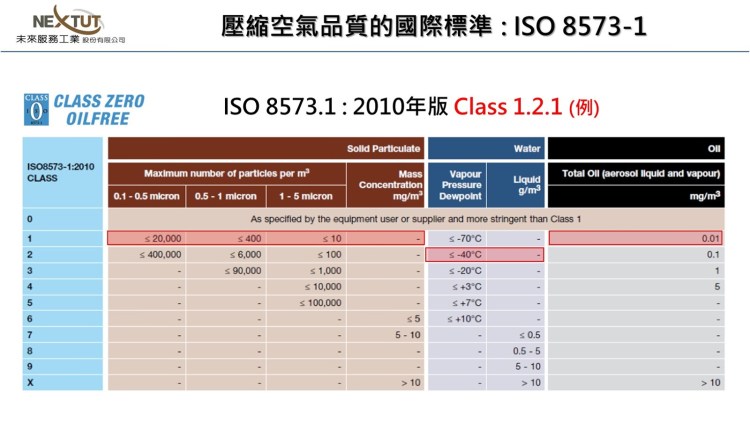

ISO 8573-1可用於描述壓縮空氣的顆粒、水分與總油等級，但實際規格仍應以儀器製造商要求、分析方法與風險評估為準。尤其要注意，ISO 8573-1的「Class 0」不等於GC-FID所需的「Zero Air」；後者通常還涉及總烴或特定氣態污染物限制，必要時必須增加專用純化設備或末端Trap。

四、岩田無油渦卷式空壓站如何建立穩定CDA？

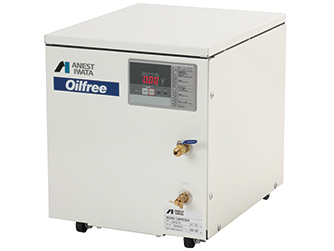

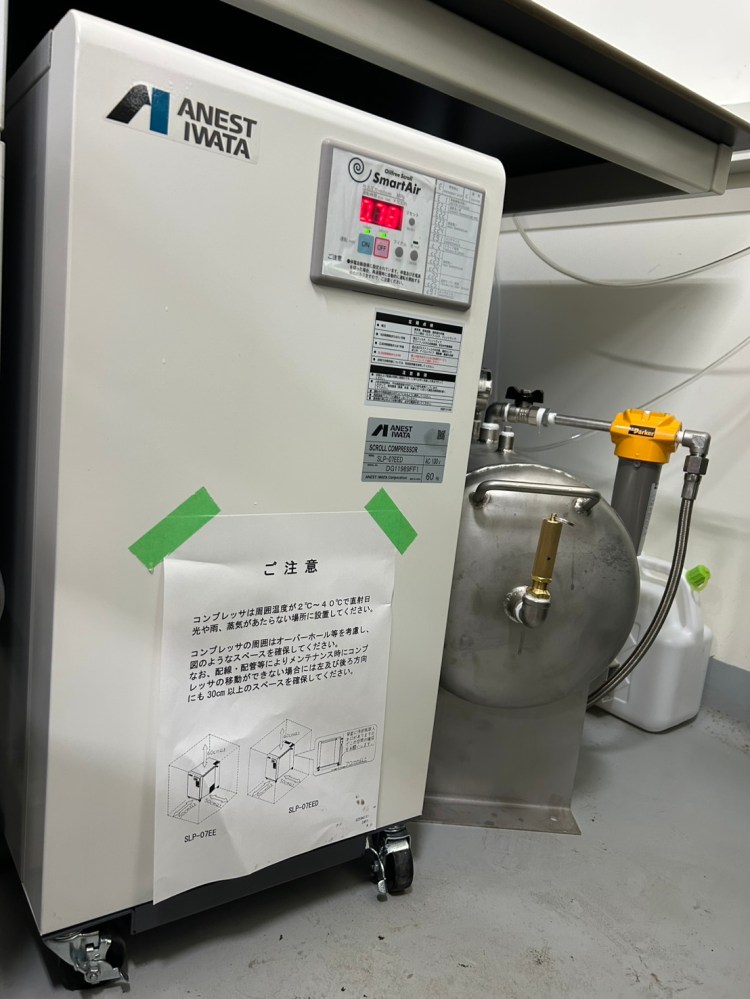

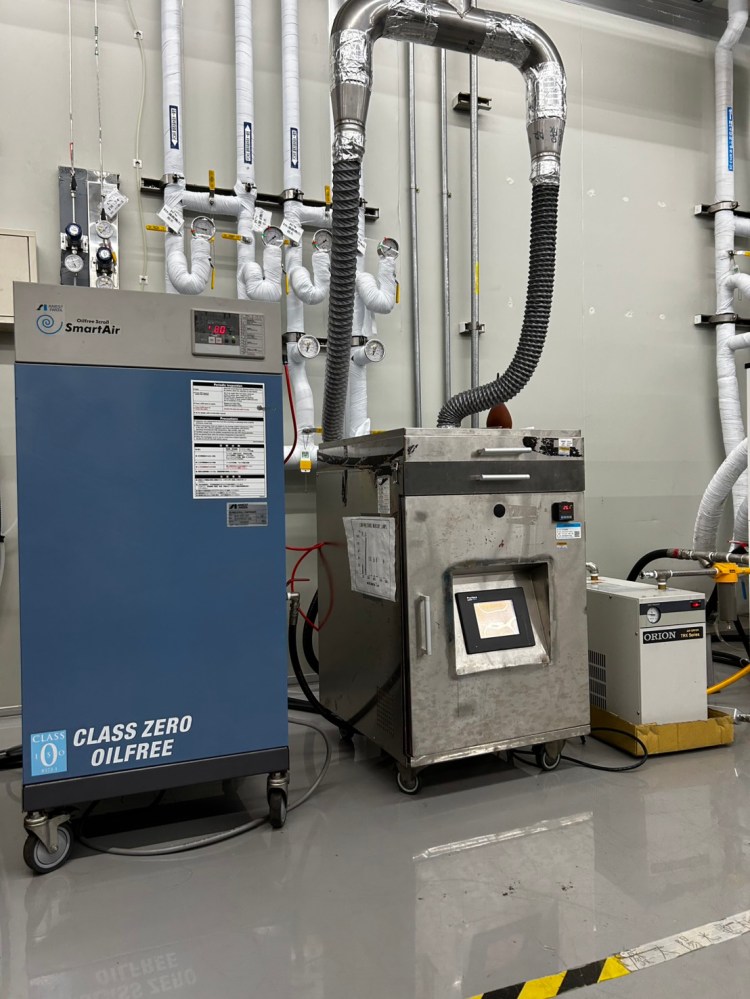

日本ANEST IWATA岩田無油渦卷式空壓機採用不在壓縮腔內注油的設計，可從壓縮源頭降低潤滑油帶入氣體的風險，並具備低噪音、低振動及模組化配置等特性，適合實驗室、共同儀器中心、生醫研究單位與品質控制環境。

但「無油空壓機」不等於「末端氣體自動符合所有儀器規格」。完整CDA系統仍須依需求整合：

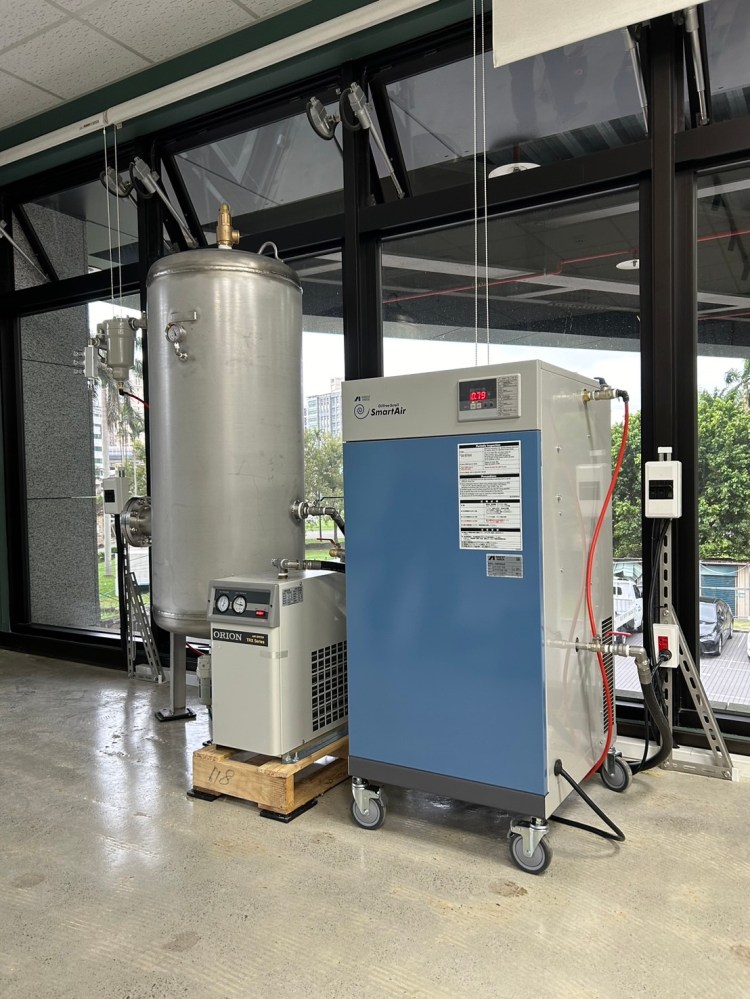

無油渦卷式空壓機 → 儲氣與排水 → 乾燥設備 → 精密過濾 → 穩壓與監測 → 潔淨配管 → 儀器末端處理

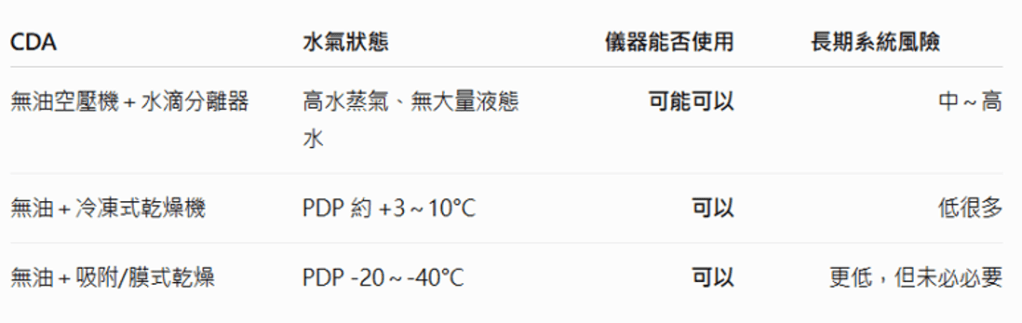

乾燥設備應依所需壓力露點選擇冷凍式、膜式或吸附式技術；過濾系統則依顆粒、液態水、油霧及氣態污染物風險分級配置。若應用涉及微生物控制，還應評估除菌級過濾器、冷凝水管理、管路死角與濾芯完整性。

對長時間運轉或不能中斷的實驗室，可採多模組交替控制、N+1備援及合理負載率設計，使保養或單一模組異常時，系統仍保有基本供氣能力。

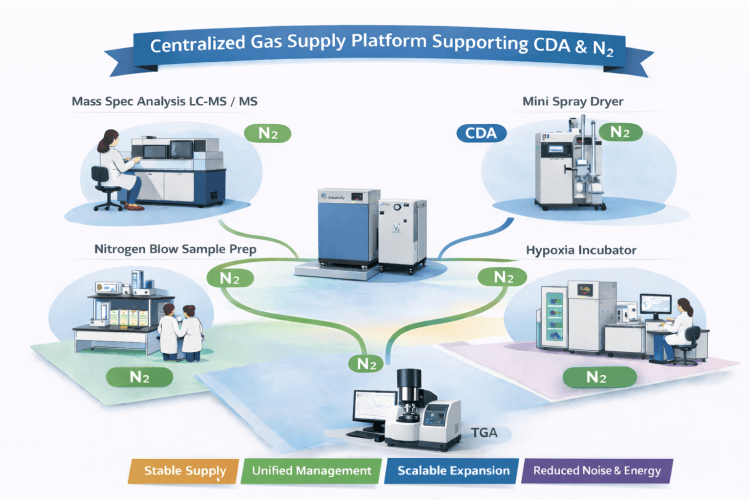

五、CDA如何進一步支援實驗室氮氣產生系統？

現場式氮氣產生機通常以壓縮空氣作為原料氣，因此前端CDA品質會直接影響氮氣系統的純度、流量、壓力穩定性、分離元件壽命與維護週期。

完整架構可包括：

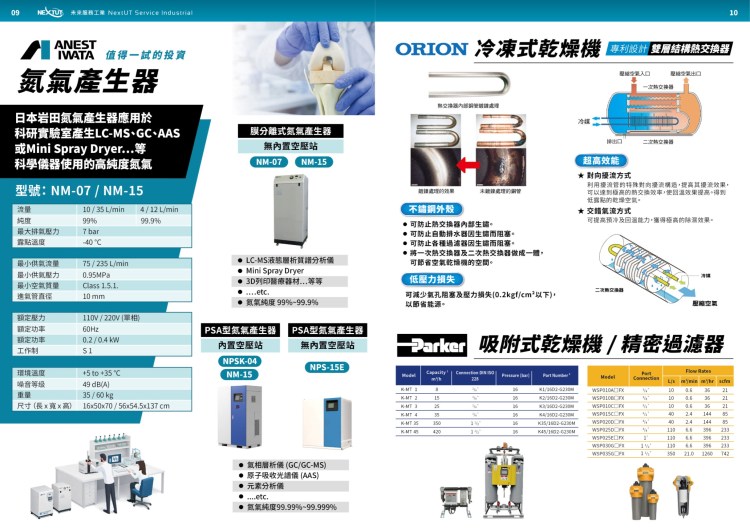

無油渦卷式空壓站 → CDA乾燥與過濾 → 氮氣產生機 → 氮氣儲槽 → 純度與壓力監測 → 使用端

空壓站提供原料氣；乾燥及過濾設備保護氣體分離元件；氮氣產生機依設定條件完成氮氧分離；儲氣與穩壓單元則吸收瞬間負載。選型時應同時確認氮氣純度、需求流量、使用壓力、連續運轉時間及尖峰用量。

純度設定也不是越高越好。當氮氣純度提高時，可用流量通常會下降，能源與設備成本可能增加。因此，應以儀器原廠規格和實際分析方法為基準，取得純度、流量、壓力及成本之間的合理平衡。

六、GoUseAir Service如何管理氣源的完整生命週期？

未來服務工業GoUseAir Service以日本岩田無油渦卷式空壓站與氮氣產生系統為核心，針對科研實驗室、生醫製藥、石化品質中心及半導體、光電檢測環境，提供從需求評估到長期維護的整合服務。

規劃內容包括儀器用氣規格確認、平均與尖峰流量計算、壓力損失分析、乾燥與過濾等級選擇、儲氣容量、配管、末端處理、運轉備援及預防保養。系統可依需求採租購、長期使用、短期支援或彈性服務模式，讓實驗室依儀器數量、研究計畫與負載變化調整供氣能力。

GoUseAir Service交付的核心不是單獨一台空壓機或氮氣產生機，而是一項可持續驗證的供氣能力：在每一次開機、每一批樣品和每一段連續分析期間，都盡可能維持符合儀器要求的氣體品質、壓力與流量。

七、常見問題FAQ

1. 無油空壓機產生的空氣就是CDA嗎？

不一定。無油設計主要降低壓縮腔潤滑油污染風險；是否符合CDA要求，仍取決於進氣環境、乾燥、過濾、儲氣、配管及末端處理。

2.氣體檢測一次合格，就代表系統長期可靠嗎？

不代表。可靠性必須在不同負載、不同季節、連續運轉及濾材使用週期中確認，必要時應建立露點、壓力、純度與保養紀錄。

3.為什麼穩定氣源有助於分析重現性？

因為氣體參與霧化、乾燥、載氣、燃燒、吹掃、氣動控制或氣體分離。當氣體條件波動，儀器背景、訊號響應與控制狀態也可能跟著改變。

八、結論

實驗室需要的，不是瞬間的高品質，而是全程一致的氣體品質。

Consistent Gas Quality．Dependable Gas Supply．Reproducible Analytical Results

未來服務工業GoUseAir Service，讓穩定的CDA與氮氣供應，成為可靠分析的第一道品質基礎。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

GC-FID 一定需要 Zero Air Generator 嗎？實驗室 CDA 壓縮空氣品質、FID Air 規格與 Zero Air 系統規劃指南

GC-FID （Gas Chromatography–Flame Ionization Detector，氣相層析火焰離子化偵測器）主要用來做 可揮發、可氣化、含碳有機化合物的定性與定量分析。FID 對大多數碳氫化合物有很好的靈敏度、線性範圍與重現性，因此在石化、化工、食品、環境與製藥品管中都非常常見。

常見用途包括：

  • 石油化學與煉油：分析烷類、烯類、芳香烴、溶劑、燃料組成、裂解產品與微量有機雜質。
  • 化學品品質控制：確認原料、溶劑、單體與產品純度，偵測 residual solvents、by-products 與有機雜質。
  • 天然氣與燃氣分析：分析 methane、ethane、propane 等碳氫化合物組成；實際系統有時會搭配 TCD。
  • 環境 VOC 分析：監測空氣、水樣或土壤萃取物中的揮發性有機化合物及總碳氫化合物。
  • 食品與香精香料：分析脂肪酸、香氣成分、酒精、揮發性風味物質及油脂組成。
  • 製藥與生技品管：分析殘留溶劑、有機雜質、原料與製程中的揮發性成分。
  • 酒類與發酵產品：分析 ethanol、methanol、higher alcohols、esters 等。
  • 聚合物與材料產業：分析殘留單體、溶劑、添加劑與熱裂解後的有機成分。
  • 汽車與電子產業：VOC、製程溶劑、清洗劑殘留與材料揮發物分析。
  • 法醫與毒物分析：部分揮發性毒物、酒精與有機溶劑分析。

FID 有一個很重要的限制：它不是對所有氣體都有高響應。例如 H₂O、CO₂、N₂、O₂ 等通常響應很低或幾乎沒有，因此如果目標是永久氣體或無機氣體，常會改用 TCD、ECD、FPD、PDD 等其他偵測器。

GC-FID 所使用的助燃空氣，不一定必須由 Zero Air Generator 產生。真正決定是否可以直接使用 CDA（Clean Dry Air，潔淨乾燥壓縮空氣）的關鍵，是最終送達 FID 的空氣是否具有足夠低的總碳氫化合物 THC、穩定壓力、適當乾燥度以及不含油與固態污染物。

換言之，零空氣 Zero Air 是一種「氣體品質」，零空氣產生器Zero Air Generator 則只是取得該品質的方法之一。

一、為什麼 GC-FID 對 CDA 品質特別敏感？

FID 的工作原理，是將從 GC 分離出的有機化合物送入氫氣與空氣形成的火焰中，使含碳分子產生離子，再量測形成的微弱電流。因此，FID 本身就是高度敏感的有機碳偵測器。

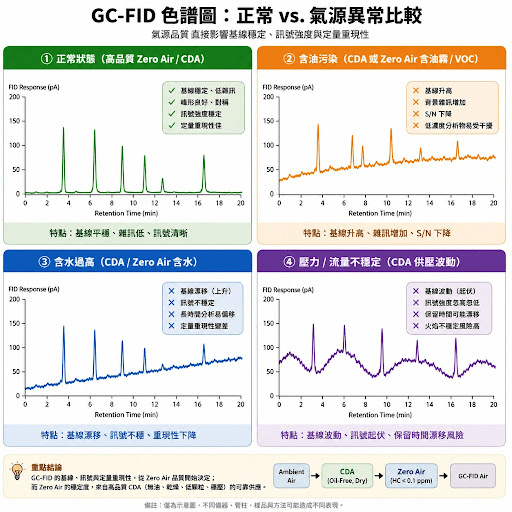

這也表示：如果 FID Air 中帶有微量碳氫化合物（THC）、VOC、油蒸氣或其他有機污染，這些污染物也可能進入火焰而形成背景訊號，造成 Baseline Background 上升、Baseline Drift、Noise 增加、Ghost Peak、S/N 降低，以及低濃度分析 LOD／LOQ 惡化。

Thermo Scientific FOCUS GC 原廠文件指出，FID 的典型設定約為 Air 350 mL/min、Hydrogen 35 mL/min、Make-up Gas 30 mL/min，最低供氣壓力約 4 bar；文件並特別提醒，在高靈敏度分析中，必須排除氣相層析系統與 detector gas line 中的有機污染，否則可能出現 ghost peaks 或 unstable baseline。

Agilent 的常見 FID 操作條件則約為 Air 400 mL/min、H₂ 30 mL/min、Make-up Gas 25 mL/min，而 Agilent 技術資料也建議 FID flame air 使用良好品質、Zero Grade 等級的空氣。

值得注意的是，不同 GC 型號、分析方法及 detector configuration 的流量並不完全相同。例如 Shimadzu GC-2030 的實際應用文件中，可以看到 FID 使用 H₂ 32 mL/min、Air 200 mL/min、He Makeup 24 mL/min 的配置；因此工程設計不能把「400 mL/min」當作所有 GC-FID 的固定值。

二、GC-FID 所謂的 Clean Air、Analytical CDA 與 Zero Air 有什麼不同？

GC-FID 氣源規劃最常發生的錯誤，就是把 「無油 CDA」直接等同於「Zero Air」。

兩者其實不是同一個概念。

**CDA（Clean Dry Air）**主要關注的是壓縮空氣中的：

  • 固態粒子 Particle
  • 水分 Water / Pressure Dew Point
  • 油污染 Oil
  • 壓力與流量穩定性

而 Zero Air 在上述條件之外，尤其重視：

Total Hydrocarbons，THC 總碳氫化合物濃度。

在高靈敏度 GC-FID 應用中，常見目標是 THC <0.1 ppm；部分更高純度 Zero Air Generator 可以做到 <0.05 ppm。

Thermo Scientific 的 GC-FID 系統資料就有直接以「無油、無水 instrument air、THC <0.1 ppm」作為助燃空氣要求的案例。這個例子非常重要，因為它說明原廠真正要求的是最終氣體品質，而不是強制規定「空氣一定必須經過某一台 Zero Air Generator」。

三、使用日本岩田 Class 0 無油渦卷式空壓機，有什麼優勢？

日本 ANEST IWATA 無油渦卷式空壓機採用 oil-free scroll 壓縮原理，官方資料指出其壓縮空氣達到 ISO 8573-1 Class 0 等級；同時原廠也明確提醒，實際空氣品質仍會受到 compressor intake air，也就是吸入環境空氣品質影響。

這項特性對 GC-FID 特別重要。

傳統給油式空壓機存在潤滑油氣膠與油蒸氣 carry-over 的潛在污染來源；相較之下，Class 0 無油渦卷式空壓機從壓縮原理上排除了壓縮腔潤滑油進入 CDA 的來源，因此非常適合作為 Analytical CDA 或 Zero Air Generator 的前端氣源。

但是必須注意：

Oil-Free 不等於 Hydrocarbon-Free。

即使空壓機本身完全沒有潤滑油污染，若進氣口位於含有 IPA、Acetone、Hexane、Toluene 或其他 VOC 的實驗室與化工環境，這些氣態有機物仍可能被空壓機吸入。

因此 GC-FID 氣源的最後判斷，仍應以 THC 與實際 chromatographic background 為準。

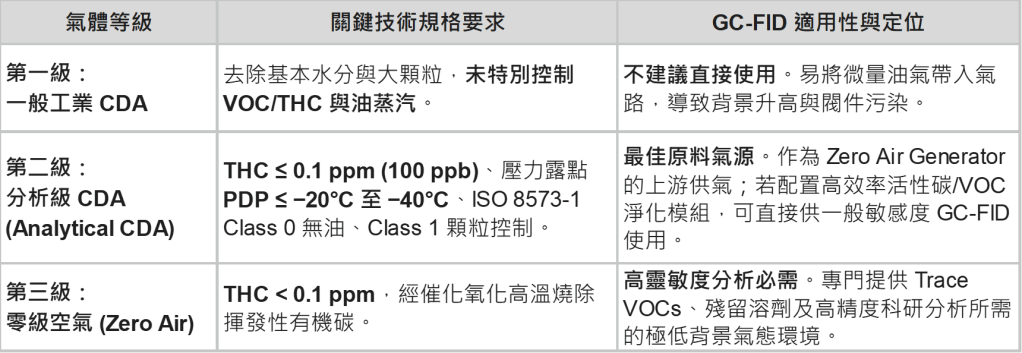

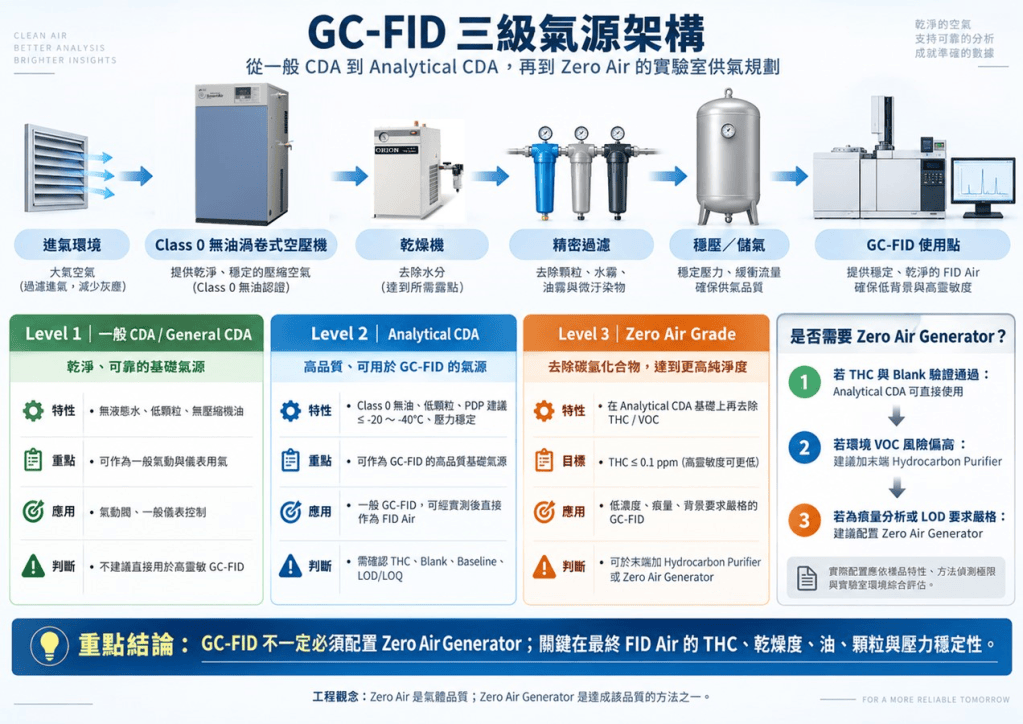

四、GC-FID 的 CDA 建議如何分級？

對科研、石化、品管與共同儀器中心，建議把 GC-FID 用空氣分成三個工程等級：

氣體等級建議品質典型用途
General CDA無液態水、低粒子、無油氣動閥、儀表控制，不建議直接當高靈敏 FID Air
Analytical CDAClass 0 Oil、低粒子、PDP 建議 ≤−20～−40°C、壓力穩定一般 GC-FID，可經實測確認是否直接使用
Zero Air GradeAnalytical CDA 基礎上，再確認 THC ≤0.1 ppm 或依原廠方法要求Trace GC-FID、低 ppm／ppb 分析

未來服務工業 Lab Air 目前也將 GC-FID 的氣源架構區分為 Analytical CDA 與 Zero Air，並強調 Zero Air 前端 CDA 品質對長期 baseline stability 的重要性。

五、GC-FID 到底需不需要 Zero Air Generator？

答案是：

GC-FID 需要的是符合分析需求的低 THC 助燃空氣，但不代表所有 GC-FID 都一定必須安裝 Zero Air Generator。

可以按照以下三種情境判斷。

方案一：高品質 CDA 直接供 GC-FID

如果採用 Class 0 無油空壓機＋乾燥機＋精密過濾，而且末端 THC 實測可以滿足 GC 原廠與分析方法要求，則 CDA 可以直接作為 FID Air。

尤其是石化、化工或品管中心進行較高濃度的 routine QC analysis，若 Blank、Baseline Noise、Repeatability 與 LOD／LOQ 均驗證合格，不一定有必要額外安裝 Zero Air Generator。

方案二：Analytical CDA＋末端 Hydrocarbon Purifier

如果 CDA 的油、水、粒子品質很好，但實驗室環境可能存在 VOC，可在 GC 前端增加活性碳、催化式 hydrocarbon removal 或專用 gas purifier。

這是介於直接 CDA 與完整 Zero Air Generator 之間的方案。

方案三：CDA＋Zero Air Generator

對極低濃度 THC、VOC、環境分析、石化痕量分析，或要求非常低 detection limit 的 GC-FID，最穩健的方式仍然是：

Class 0 Oil-Free Compressor → Dryer → Precision Filtration → CDA → Zero Air Generator → GC-FID

此時高品質 CDA 並不是被 Zero Air Generator 取代，而是成為它最重要的前端基礎。

六、如何證明 CDA 可以直接使用於 GC-FID？

工程上最有說服力的方法，不是只看空壓機型錄，而是進行 Qualification：

第一步：CDA 品質驗證

確認 Particle、Pressure Dew Point、Oil，以及最重要的 THC。

第二步：GC-FID A/B Test

以現有高純度鋼瓶或 Zero Air 為 Reference，再切換至 on-site CDA，比較：

  • Blank
  • Baseline
  • Baseline Noise
  • Ghost Peak
  • Retention Time
  • Peak Area Repeatability
  • S/N
  • LOD
  • LOQ

如果兩組結果沒有統計上或分析方法上的顯著差異，就能證明該 CDA 對該 GC-FID 方法具有適用性。

七、GC-FID CDA 系統真正需要管理的是「分析結果」，而不是一台空壓機

對 GC-FID 而言，最適當的氣源思維不是：

「一定要不要 Zero Air Generator？」

而應該改成：

「我的 GC-FID 最終需要什麼品質的 Air？」

因此，一套完整的 GC-FID 氣源架構應該從 Class 0 Oil-Free Compressor、低露點乾燥、精密過濾、穩壓儲氣、潔淨配管，一直到末端 THC Qualification 整體考量。

日本 ANEST IWATA Class 0 無油渦卷式空壓機可以從源頭降低壓縮機潤滑油污染風險，再配合未來服務工業 GoUseAir Service 所規劃的乾燥、過濾、穩壓與末端純化架構，可依不同 GC-FID 方法建立 Analytical CDA、Zero Air-ready CDA 或完整 Zero Air 三種層級，而不是所有實驗室一律採取相同配置。

GC-FID CDA 常見問題 FAQ

Q：GC-FID 一定需要 Zero Air Generator 嗎？
A：不一定。GC-FID 真正需要的是符合原廠與分析方法要求的 FID Air。如果 on-site CDA 能證明 THC、油、水分、粒子與壓力均合格，並通過 Blank、Baseline 與 LOD／LOQ 驗證，可以不經 Zero Air Generator。

Q：ISO 8573-1 Class 0 CDA 就等於 Zero Air 嗎？
A：不是。Class 0 主要解決壓縮空氣中的油污染問題；Zero Air 還特別要求極低的總碳氫化合物 THC。兩者不能直接畫上等號。

Q：Class 0 無油渦卷式空壓機對 GC-FID 最大優勢是什麼？
A：它從壓縮端排除潤滑油 carry-over 這個主要污染來源，非常適合作為 Analytical CDA 與 Zero Air Generator 的上游氣源；但仍應注意環境 VOC 被吸入的可能性。

Q：GC-FID 用 CDA 建議的 THC 是多少？
A：必須以該 GC 型號及分析方法為最終依據。對高靈敏分析，THC ≤0.1 ppm 是常見的重要參考值；部分用途可以接受較寬鬆的規格，而超痕量分析則可能要求更低。

一句話總結：

GC-FID 並不是「一定需要 Zero Air Generator」，而是「一定需要符合分析目的的潔淨助燃空氣」；Class 0 無油、乾燥、穩定的 CDA 是基礎，是否還需要 Zero Air Generator，應由 THC、分析濃度、LOD／LOQ 與實際 GC-FID Blank 驗證決定。當然，直接選擇經過零空氣產生器的方案是一種經濟預算與效率的選擇，但是前端仍舊需要設計高穩定度且潔淨無油的工業級空壓機系統以應對長時間的運作與穩定供氣的品質所需!

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

連續反應能不能真正「穩態」？CSTR實驗最容易被忽略的CDA與氣源穩定性

科學研究人員使用 連續式高溫高壓反應器 CSTR 真正關心的 反應條件能不能維持、氣體流量能不能重現、長時間實驗會不會中斷 切入。因為 CSTR反應器本身通常並不會直接消耗 CDA；真正需要 CDA 的，主要是氣動控制、Gas Booster、氣體產生器，以及部分以空氣作為反應／吹掃氣體的系統。Amar 的高壓 CSTR 資料即顯示，高壓系統可配置 MFC、氣體增壓器、壓力控制器、solenoid/control valve，且 gas booster 為氣動驅動，這正是 CDA 最有價值的地方。

在連續式高溫高壓反應（Continuous High-Pressure & High-Temperature Reaction）研究中，科研人員與製程工程師往往將資源集中於溫度控制、系統壓力平衡、平均停留時間（Residence Time, τ ）、攪拌混合效率（Mixing Efficiency）與反應物進料速率（Feed Rate）；然而，當實驗從幾十分鐘的批次測試（Batch Mode）延長至數小時、數天，甚至跨入 Pilot Scale（先導工場）連續運轉時，一個決定數據重現性（Reproducibility）的隱性變因開始浮現——潔淨乾燥空氣（Clean Dry Air, CDA）的品質強度與氣源動態穩定性（Dynamic Supply Stability）。

對於高階科研實驗室而言，CDA 絕非單純的「廠務輔助工具（Utility）」，而是支撐自動化控制、驅動高壓增壓設備、供應氮氣產生器（N₂ Generator）原料氣，乃至於直接參與氧化反應的關鍵基礎設施（Core Infrastructure）。

一、CSTR 的反應機制與「動態穩態」的核心要求

1. 什麼是 CSTR（連續攪拌槽式反應器）？

CSTR（Continuous Stirred Tank Reactor，連續攪拌槽式反應器）是化學工程與材料合成的核心反應系統。其基本物理與化學原理為：反應物以恒定流量連續進入反應槽，經由高效率攪拌系統（如磁力驅動攪拌器，Magnetic Drive Stirrer）達成均勻混合，生成物同時以相同速率連續排出。在此狀態下，槽內的反應物濃度、產物濃度、反應溫度、內部壓力與熱量傳遞逐漸進入穩定狀態（Steady State）。

在科研與工業放大研究中，CSTR 常見的應用形態包含：

  • 液相均相反應與液-液相反應：高精度藥物合成、聚合物聚合反應（Polymerization）。
  • 氣-液-固多相催化反應（Gas-Liquid-Solid Heterogeneous Catalysis）：高壓加氫（Hydrogenation）、選擇性氧化（Selective Oxidation）、加氫裂解（Hydrocracking）。
  • 多槽串聯反應系統（CSTR Cascade Systems）：模擬連續製程中不同反應階段的動態轉化率。

高階高壓 CSTR（如 Mettler Toledo 或 Amar 等國際知名品牌）可提供最高達 350 bar 的反應壓力與 500°C 的操作溫度，並整合質量流量控制器（Gas MFC）、液體計量泵（Liquid Metering Pump）、背壓控制器（Back Pressure Regulator, BPR）、氣液分離器（Gas-Liquid Separator）及 SCADA 自動化控制系統。

因此，一套嚴謹的 CSTR 絕非單純的「高壓加熱攪拌鍋」，而是一套高度依賴氣壓與液壓平衡的精密動態反應平台。

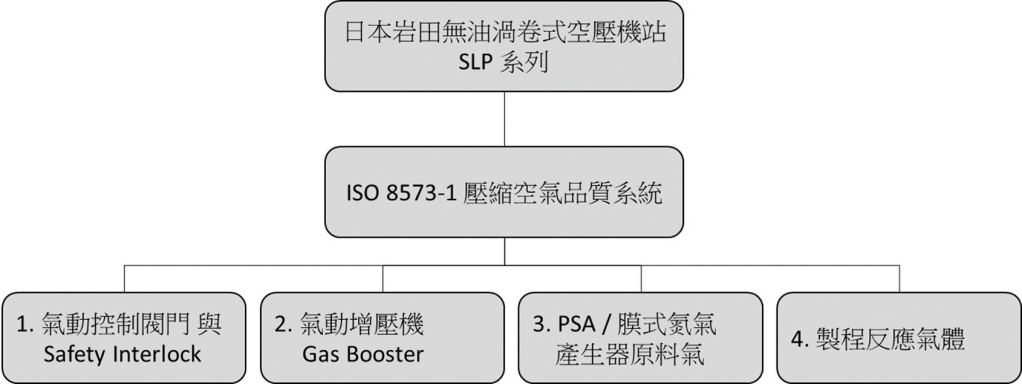

二、CDA 潔淨乾燥空氣在 CSTR 實驗室的四大關鍵角色

在科研實驗室中，CDA 壓縮空氣系統透過以下四種路徑，直接或間接決定了 CSTR 反應條件的成敗：

1. 氣動閥、氣動背壓閥與自動化執行元件(Actuators & Valves)

CSTR 的連續進料、產物排放、壓力微調（Pressure Control）與安全聯鎖（Safety Interlock），高度仰賴氣動調節閥（Pneumatic Control Valve）與氣動切換閥。此時 CDA 是控制系統的「肌腱與肌肉」。若 CDA 氣壓發生波幅變化，將導致閥門響應速度變遲緩、開度偏移，破壞系統壓力平衡。

2. 驅動氣動式高壓氣體增壓器（Pneumatic Gas Booster）

高壓氫化或超臨界 CO₂ 反應所需要的反應氣體壓力，往往遠高於鋼瓶標準壓力或普通區域供氣。當鋼瓶壓力降至臨界值以下時，實驗室多採用氣動 Gas Booster 進行二次增壓至數百 bar。在此情境下，CDA 雖然不直接進入反應槽，卻是驅動增壓器的唯一動力源。 CDA 流量不足或壓力下降，會直接導致高壓氣體補給中斷。

3. PSA 與膜式氮氣產生器(N₂ / Zero Air產生器)的上游原料氣

為擺脫高壓鋼瓶頻繁更換的風險，現代科研實驗室大量採用 PSA（變壓吸附）或膜分離式氮氣產生器。CDA 即為氮氣產生器的「原料氣」。上游 CDA 若夾帶微量油霧、水氣或微粒，會造成碳分子篩（CMS）或高分子分離膜不可逆的毒化與堵塞，使產出氮氣純度快速下降。

4. 直接作為氧化反應氣、吹掃氣(Purge Air)或反應製程氣

在催化氧化反應中，CDA 直接通入 CSTR 反應槽參與反應。此時，CDA 的殘油量、含水量（Dew Point）與顆粒度，直接成為化學反應條件的一部分。

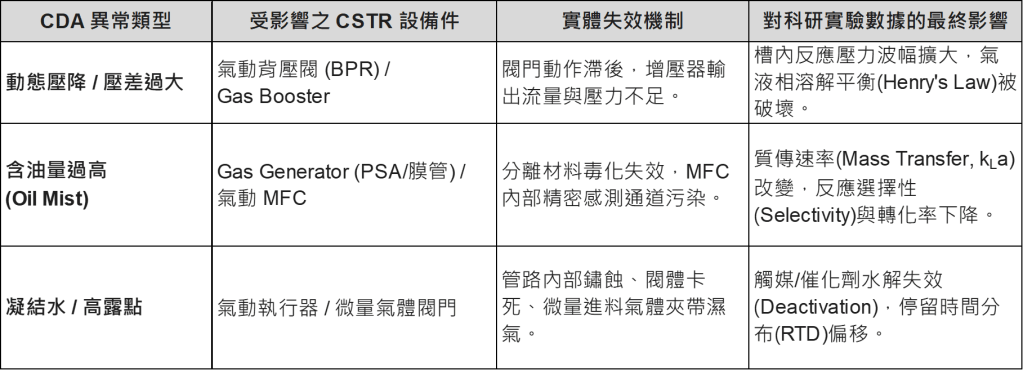

三、CDA 品質異常對 CSTR 反應的連鎖失效機制

當 CDA 基礎設施的氣壓或品質發生波動時，問題往往不會以「設備立即警報停機」的方式展現，而是以研究數據悄悄偏離設定值的隱蔽形式破壞實驗：

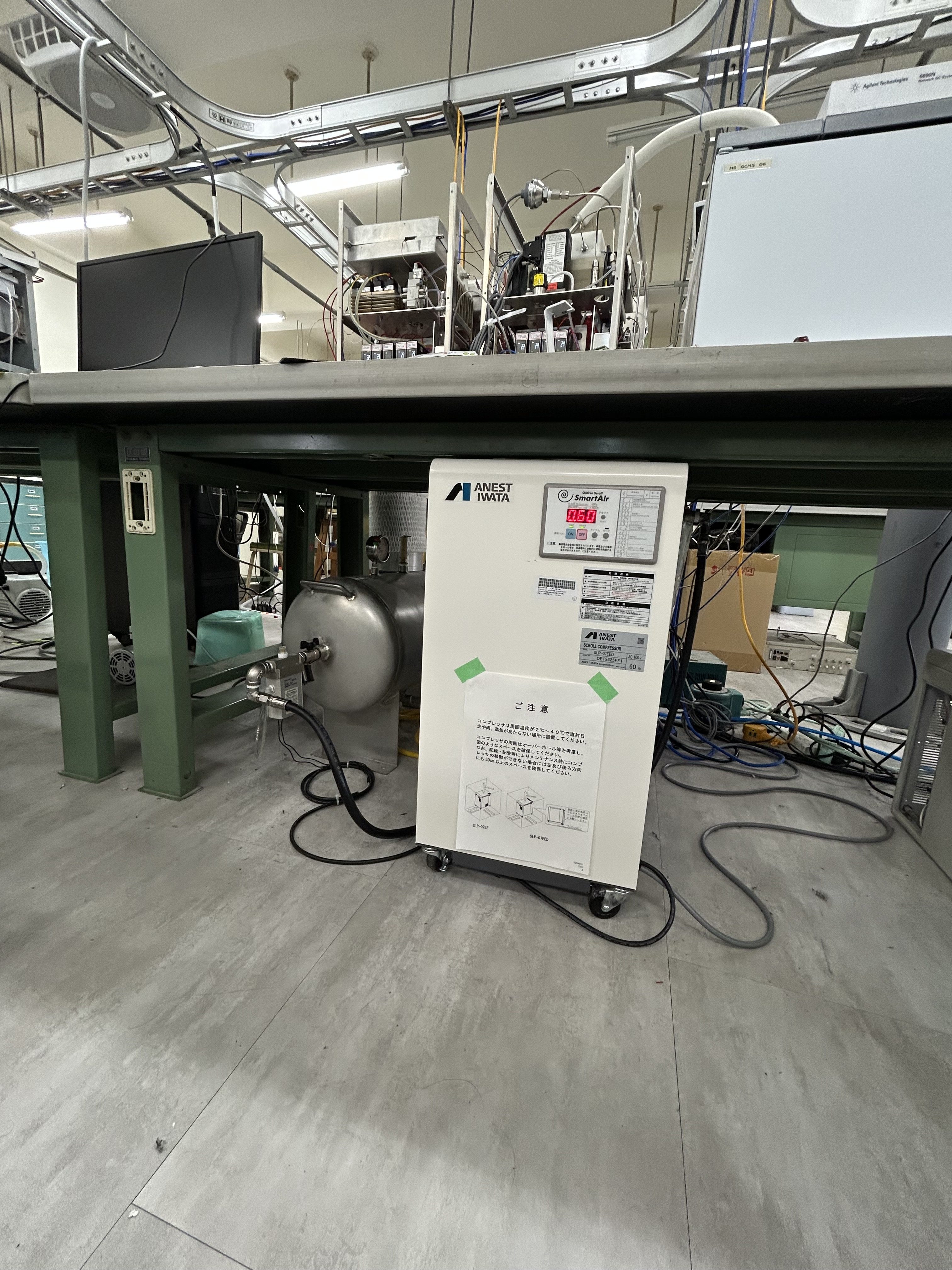

四、ANEST IWATA 日本岩田無油渦卷技術：建構 CSTR 穩態氣源的核心優勢

針對科研實驗室對於「長時間 continuous 運轉」、「絕對無油（ISO 8573-1 Class 0 Level）」與「高妥善率備援」的嚴苛要求，日本岩田 ANEST IWATA 無油渦卷式空壓機（Oil-free Scroll Air Compressor） 提供了極具技術針對性的解決方案。

1. 源頭絕對無油（Risk-Free Oil-Free Architecture）

ANEST IWATA SLP E 系列採用全無油渦卷（Oil-free Scroll）壓縮本體，壓縮腔內完全無須油脂潤滑，從源頭絕除油霧進入 CDA 管路的可能性，提供符合實驗室高標準的潔淨壓縮空氣，保護後端高價值的氣相層析儀（GC）、質譜儀（MS）及 PSA 氮氣產生器。

2. 多重本體控制技術（Multi-Stage Redundancy Control）

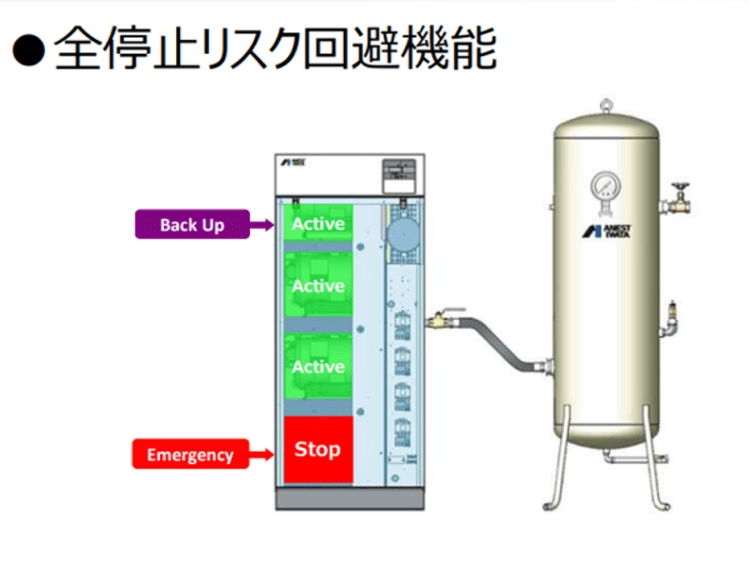

對於必須連續運行數天至數週的 CSTR 實驗，空壓機跳機意味著全盤實驗數據報廢。ANEST IWATA 5.5 kW 以上的 SLP E 系列機型，採用多個獨立壓縮機本體（Multi-Core Architecture）組合設計：

  • 動態負載調配：控制系統依據實驗室實際用氣量，自動切換本體運轉數量，節省能源。
  • 非預期停機保護（Risk Avoidance）：當單一壓縮本體需進行維護或發生異常時，其餘本體可繼續維持供氣，避免 CDA 系統瞬間斷壓導致 CSTR 反應中斷。

3. 超低噪音與極低振動（Low Noise & Vibration）

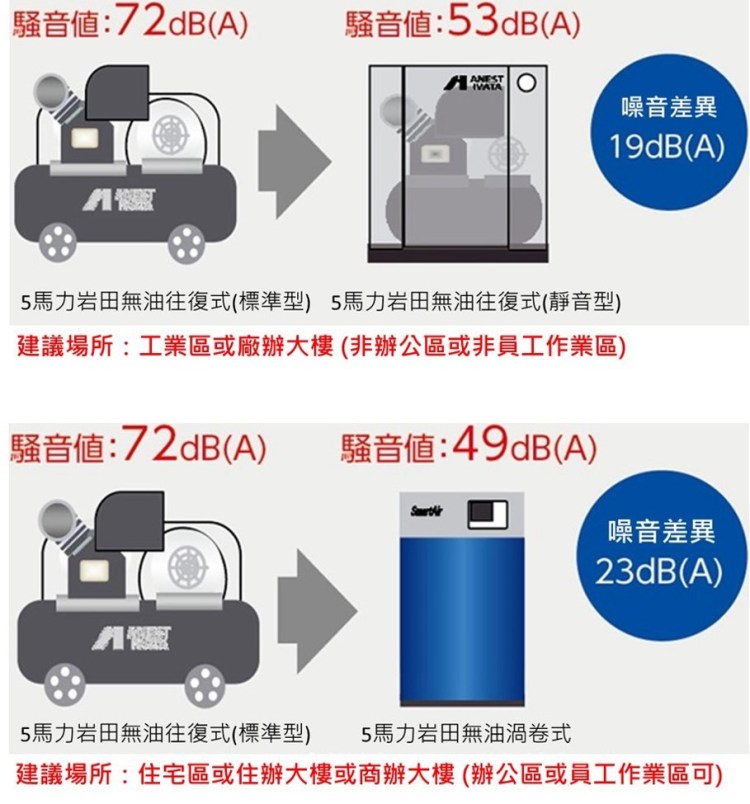

SLP 系列運轉噪音低至 41–53 dB(A)，可直接配置於科研大樓或實驗室區域內部，無需設置遠距離高壓機房，從而縮短 CDA 管路長度，降低壓降（Pressure Drop）與管路冷凝風險。

五、實驗室 CDA 基礎設施規劃與 PQ 驗收指引

為確保 CSTR 反應條件的重現性，未來服務工業（NextUT Service）建議科研實驗室在建構 CDA 基礎設施時，應依據 ISO 8573-1 壓縮空氣品質標準，針對不同終端需求進行分級分流規劃：

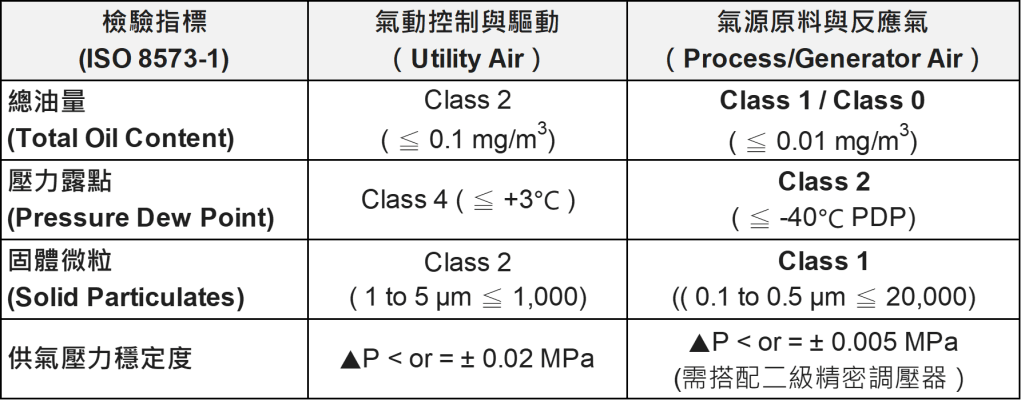

1. CDA 關鍵規範建議（Utility Requirement Blueprint）

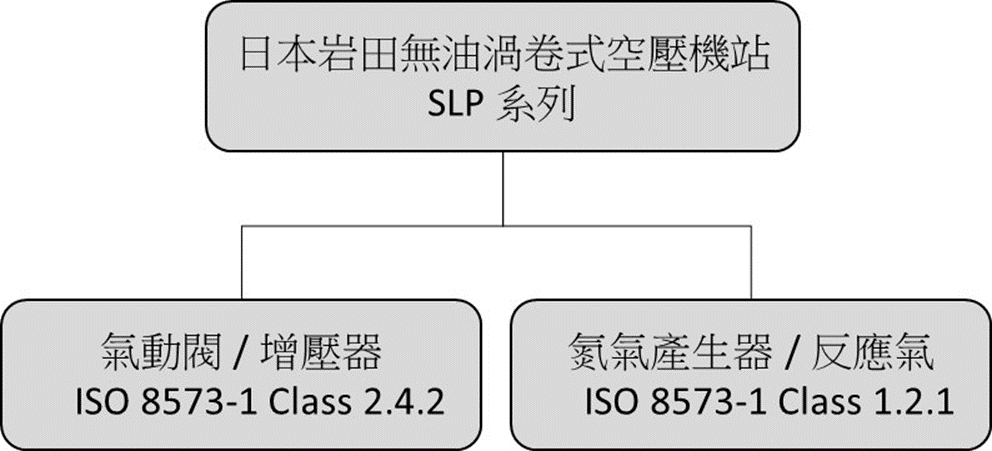

2. 未來服務工業 GoUseAir Service 系統化規劃

未來服務工業以科研實驗室實際用氣峰值、操作壓力區間、壓力露點（Pressure Dew Point）、ISO 8573-1 品質標準及備援安全係數進行整合設計。透過整合 ANEST IWATA 無油渦卷空壓機、精密過濾系統、高效吸附式乾燥機與恆壓儲氣桶（Air Receiver Tank），將 CDA 從被動的廠務 Utility，升級為支撐 CSTR 高溫高壓連續反應與數據重現性的穩健科研基礎設施。

結論：穩定的 CDA 氣源，是 CSTR 化學反應重現性的基石

在連續式高溫高壓 CSTR 實驗中，真正的「穩態」絕不只存在於反應槽內部，而是建立在包含 CDA 潔淨度、壓力穩定度與備援能力在內的整體氣體供應鏈之上。採用日本 ANEST IWATA 無油渦卷技術 與專業的實驗室 CDA 系統規劃，能有效消除氣源端的不確定變因，確保每一次高溫高壓連續反應的數據皆可被精準重現。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

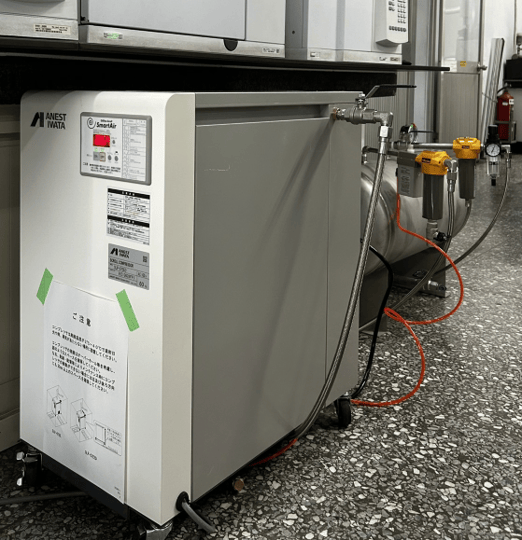

SPE固相萃取為什麼需要穩定潔淨的CDA？從正壓萃取、乾燥到回收率的氣源關鍵

【核心摘要】

Solid Phase Extraction (SPE，固相萃取) 是高階科學分析儀器 (LC-MS/MS, GC-MS) 前處理的核心技術，SPE（Solid Phase Extraction，固相萃取）其實可以把它理解成一個**「選擇性抓取目標物 → 洗掉雜質 → 再把目標物釋放出來」的小型液相分離系統**。它與傳統過濾不同：過濾主要依粒徑截留，而 SPE 的核心是分析物與固相吸附材料（sorbent）之間的化學作用力，例如疏水作用、極性作用、離子交換等；正壓式 SPE 與自動化工作站對 Clean Dry Air (CDA) 的氣源穩定度高度敏感。

本文解析正壓萃取、溶劑乾燥與回收率重現性對 CDA 壓力、流量及潔淨度的嚴苛要求，並提供以日本岩田 (ANEST IWATA) Oil-Free Scroll 無油渦卷式空壓機為核心的科研等級 CDA 氣源基礎設施架構方案。

一、SPE 固相萃取的關鍵定位與氣源相依性

Solid Phase Extraction（SPE，固相萃取）是現代高效液相層析 (HPLC)、液相層析串聯質譜儀 (LC-MS/MS)、氣相層析儀 (GC) 及氣相層析質譜儀 (GC-MS) 等分析流程中不可或缺的樣品前處理技術。SPE 的核心目標不是進行最終分析，而是完成目標分析物的選擇性保留、基質干擾物去除、淨化、濃縮以及溶劑置換。因此，SPE 操作過程的穩定度，直接決定了後續高階科學儀器的分析回收率 (Recovery Rate)、定量精度 (Quantitative Accuracy)、基質效應 (Matrix Effect) 及批次間重現性 (Batch-to-Batch Reproducibility)。

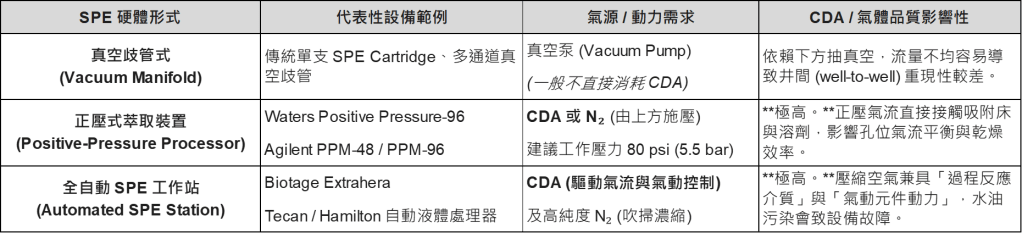

1.1 SPE 的硬體形式與氣源運作機制分類

在技術實務上，SPE 依照吸附機制可分為逆相 (Reversed-Phase)、正相 (Normal-Phase)、離子交換 (Ion Exchange)、混合模式 (Mixed-Mode) 與特殊選擇性吸附；若依硬體形式與動能來源區分，則主要包含以下類型：

【技術定位嚴謹Note】

並非所有 SPE 機型均需要 CDA。傳統真空式 SPE 係由下方透過真空泵抽氣；真正高度依賴 CDA 的是正壓式 SPE (Positive-Pressure SPE)、半自動/全自動 SPE 工作站，以及作為高純度氮氣產生器 (N₂ Generator) 前端供氣來源的 CDA 系統。 正確區分設備需求是建立專業科研氣源知識庫的技術基礎。

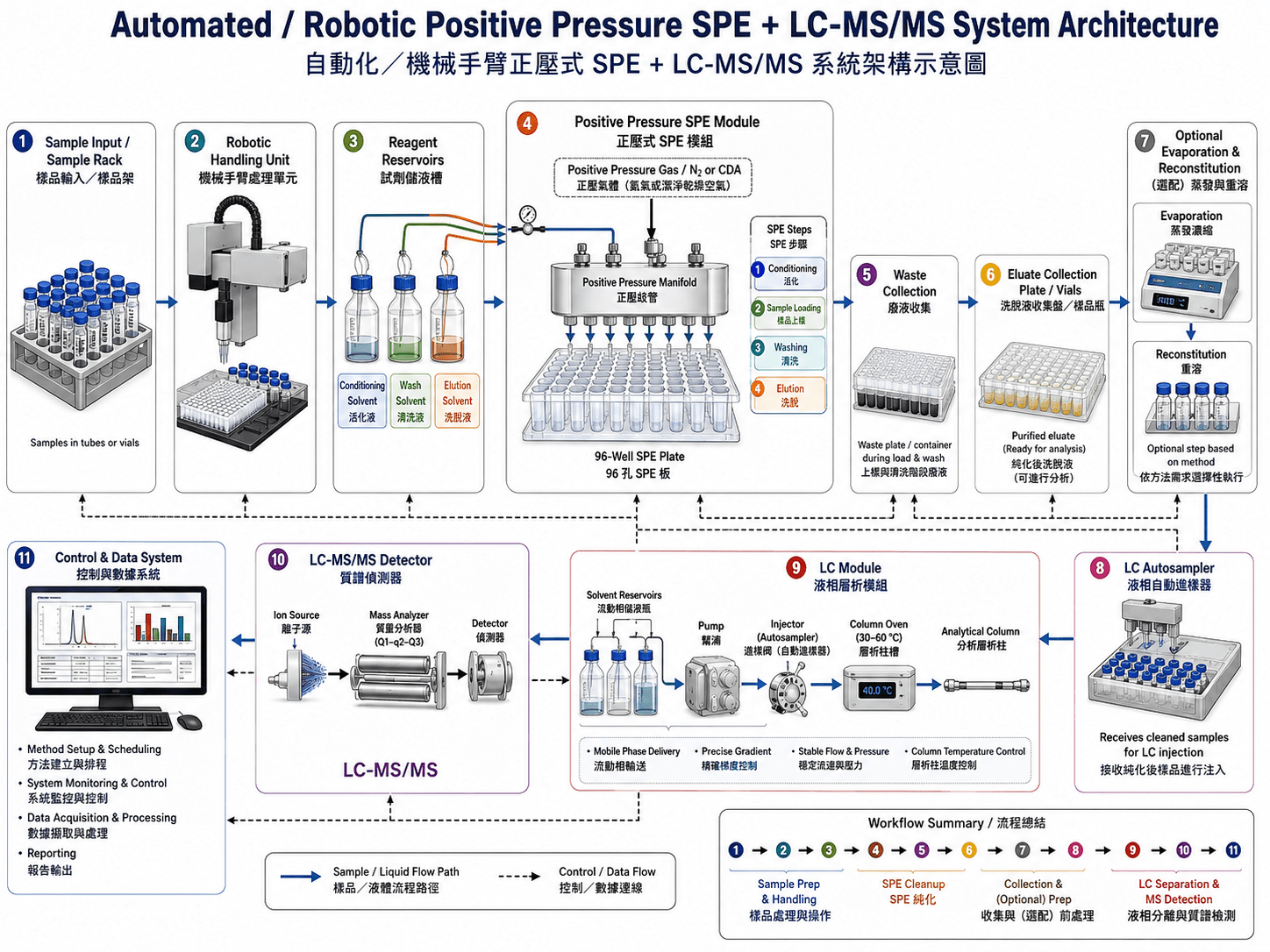

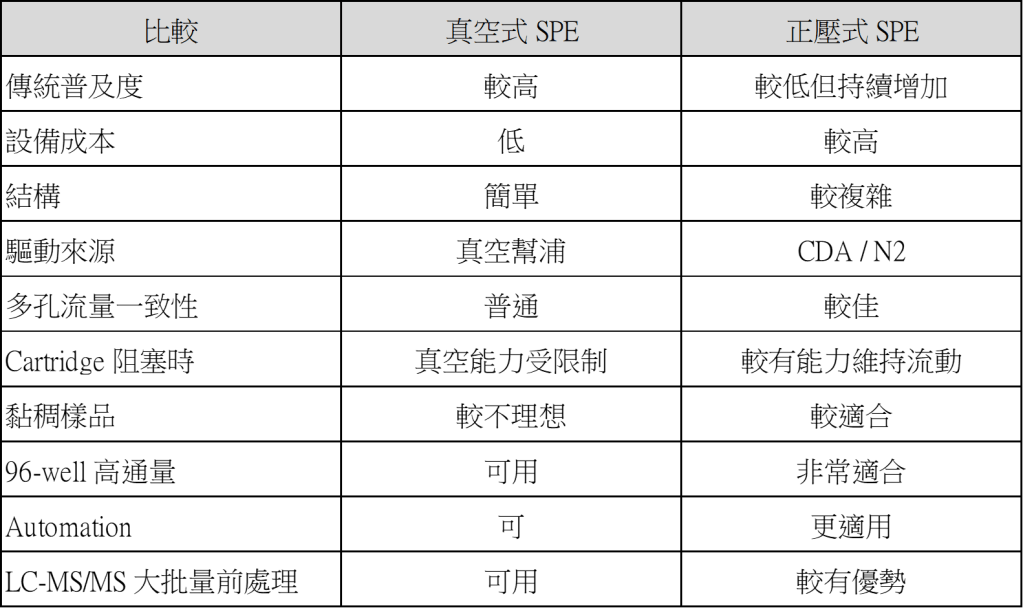

傳統上真空式（Vacuum SPE）比較普遍；但在高通量、自動化、LC-MS/MS 前處理等較新的應用，正壓式（Positive Pressure SPE）越來越重要，而且通常更有技術優勢。

真空式 SPE 普及的原因很簡單：設備結構簡單、成本低，一台 vacuum manifold 可同時處理 16、24 或 96 個樣品，因此長期以來是實驗室最常見的 SPE 配置。Agilent、Thermo Fisher、Waters 至今都仍提供真空式 manifold。

但如果看高階分析與自動化 SPE，我會更重視正壓式。原因是正壓可以對每個 cartridge／well 提供比較一致的壓力與流量。Waters 特別指出，正壓對黏稠樣品可以得到較均勻的 well-to-well flow；Agilent 的 PPM-96 也是以每個 channel 的一致氣流來提高 reproducibility。

因此遇到高阻力 sorbent、黏稠 biological sample，或部分 well 開始阻塞時，正壓系統的操作彈性會比較大。Waters 在 PFAS serum/plasma 的半自動 SPE 應用中也明確指出，正壓相較負壓的優點之一就是各 well/cartridge 壓力較一致，而且不像 vacuum 受到最大可用負壓的限制。

二、正壓萃取與吸附床乾燥：CDA 品質對 SPE 回收率的影響

在正壓式 SPE 與自動化前處理流程中，壓縮空氣貫穿了五大標準步驟：活化 (Condition)、上樣 (Sample Loading)、淋洗 (Wash)、吸附床乾燥 (Sorbent Drying) 及 洗脫 (Elution)。壓縮空氣在此不僅是動力源，更是直接參與前處理反應的「製程條件」。真正值得理解的是：CDA 不接觸「分析物」嗎？答案其實是：

有可能間接甚至直接接觸。

Positive Pressure SPE 的氣體通常在樣品液面的上方施加壓力，所以從污染控制角度來看，CDA 並不能簡單視為「只是驅動氣」。如果 CDA 帶有：

  • compressor oil aerosol
  • VOC / hydrocarbon
  • condensed water
  • particles
  • piping contamination

就存在污染樣品、SPE sorbent 或最終 eluate 的可能性。尤其當後端分析是：

LC-MS / LC-MS/MS / GC-MS / trace analysis

這件事就比一般氣動設備重要得多。若 SPE 後端接的是 LC-MS/MS，則通常會把 CDA 要求分成兩層：

**設備層**：壓力穩定、流量足夠、不能有液態水與顆粒，否則 cartridge 間流速不一致。

**分析層**：更值得注意的是 oil / VOC / water / particles 是否可能進入 sample path，因為 SPE 本身具有 clean-up 與 concentration 的功能，污染若進入樣品鏈，就可能最後出現在 LC-MS/MS background、blank 或 peak 中。

2.1 動態壓力 (Dynamic Pressure) 波動對重現性的破壞

以 Waters Positive Pressure-96 為例，官方規範氣源輸入壓力為 60–100 psi (4.1–6.9 bar)，建議最佳操作條件為 80 psi (5.5 bar)。Agilent PPM 系列則透過限制流速孔 (Restricted-flow Ports) 設計，確保未加樣或已流乾的管道不會破壞整體氣流平衡。

然而，當實驗室多台 SPE 裝置、氮氣產生器或氣動設備同時啟動時，若 CDA 系統管路設計不當或儲氣容量不足，將引發動態壓力 (Dynamic Pressure) 驟降與流量振盪。即使靜態壓力表顯示正常，動態壓差變異也會導致：

  1. 各萃取管柱 / 96 孔盤間 (Cartridge-to-Cartridge / Well-to-Well) 上樣與洗脫流速不一致。
  2. 吸附床乾燥程度不均，殘留水分或溶劑干擾下一步驟洗脫效率。
  3. 批次間回收率 (Recovery Rate) 變異係數 (CV%) 顯著升高，造成定量偏差。

2.2 水分、油霧與微粒污染的連鎖危害

若 CDA 系統未配置高效乾燥與無油過濾機制，壓縮空氣中的污染物將帶來嚴重的科學與設備風險：

  1. 水氣冷凝 (Moisture Condensation)： 高濕度氣體會在正壓歧管與精密氣動閥門內凝結成水，導致氣動邏輯閥卡死或金屬元件腐蝕，同時改變膠體吸附層的水分活度。
  2. 微量油霧 (Oil Mist Contamination)： 傳統油潤滑空壓機釋放的碳氫化合物 (Hydrocarbons) 會污染 SPE 吸附床，在 LC-MS/MS 或 GC-MS 分析中形成背景雜訊升高 (High Background)、鬼峰 (Ghost Peaks) 以及離子抑制效應 (Ion Suppression)。
  3. 微粒雜質 (Particulate Impurities)： 氣源管路中的鏽斑與雜質會堵塞正壓歧管微孔，破壞 restricted-flow 氣流平衡機制。

三、科研級CDA系統規格需求與 ISO 8573-1 標準

為了確保 SPE 前處理與下游分析儀器的長期穩定，科研實驗室的 CDA 系統必須滿足嚴苛的國際氣體品質標準 ISO 8573-1：

四、日本岩田 ANEST IWATA 無油渦卷式空壓機技術優勢

針對科研實驗室對於「極致潔淨、低噪音、高穩定度」的特殊要求，日本岩田 (ANEST IWATA) SLP / SLP-E 系列 Oil-Free Scroll 無油渦卷式空壓機具備高度匹配的技術架構：

4.1 國際 Class 0 認證的無油壓縮技術

ANEST IWATA SLP 系列採用高精度渦卷壓縮機構，壓縮腔體內完全不使用任何潤滑油，從源頭徹底杜絕油氣污染風險。全系列通過第三方權威機構 ISO 8573-1 Class 0 最高無油認證，為 SPE 正壓萃取與 N₂ 產生器提供零油污染的純淨 CDA。

4.2 多模組化控制 (Multi-Stage Control) 與 N+1 備援架構

大型 SLP 系列採用多主機模組化設計 (Multi-Module Architecture)。系統可根據實驗室實際用氣量自動運算並開啟對應數量的壓縮模組，實現最佳能源效率。更重要的是，多機體結構具備天然的 N+1 容錯備援能力：當單一壓縮模組進行週期保養或出現異常時，其餘模組可無縫接管運轉，避免共同儀器中心因空壓機停機而導致高價科研儀器癱瘓。

4.3 極致靜音與高耐用度運轉環境

渦卷式壓縮具備極低的振動與噪音特性 (運轉音量僅 41–53 dB(A))，非常適合直接安裝於研發大樓或實驗室附屬設備間。搭配官方規範的運轉小時週期保養制度，能提供 24 小時連續不間斷的可靠氣源支援。

五、未來服務工業 (GoUseAir) 科研氣源基礎設施整合方案

對 24 小時連續運轉的科研實驗室與共同儀器中心而言，優質的空壓機僅是成功的一半。未來服務工業 (NextUT Service / GoUseAir Service) 將壓縮空氣從傳統的「廠務公用設施」提升為「可管理、可驗證、可追溯的科學儀器基礎設施」。

5.1 完整 CDA 氣源解決方案架構

GoUseAir 為 SPE 與高階分析儀器規劃的完整 Clean Dry Air 系統整合方案包含：

  1. 無油壓縮源： 採用日本岩田 ANEST IWATA Oil-Free Scroll 無油渦卷主機，確保源頭 Class 0 潔淨度。
  2. 冷凍與吸附式乾燥系統： 配置多段乾燥機制，穩定提供 壓力露點 P.D.P. 10℃~-70℃ 的乾燥空氣，防止水氣冷凝。
  3. 精密多級過濾總成： 結合微粒過濾器與活性碳吸附塔，精確捕捉 0.01 µm 以上微粒及0.0003mg/m3 微量有機蒸氣。
  4. 穩壓與容量裕度儲氣桶： 配置高壓不銹鋼儲氣桶與精密雙階穩壓閥，吸收瞬間高峰流量需求，確保動態壓降小於 0.1 bar。
  5. N+1 備援與智慧監控： 多模組機型具有N+1備援機制，並可依據需要導入SCADA預測性維護與動態壓力監控，確保 SPE 與 LC-MS/MS 24/365 連續運轉零中斷。

如果 貴實驗室所採用的SPE屬於下列型式，則請優先考慮日本岩田無油渦卷式空壓機 (站) 以獲得較穩定可靠的氣源：

  1. Positive Pressure SPE
  2. Automated SPE
  3. Semi-automated SPE
  4. 48-channel / 96-well high-throughput SPE
  5. Automated / robotic SPE + LC-MS/MS：它同時具備批量、多通道、重複使用、流量一致性、氣源潔淨度要求，比傳統單純 vacuum SPE 更符合「科研實驗室 CDA 高價值應用」。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

Podcast Episode: GC-FID 基線為什麼會飄？從火焰、Zero Air 到上游 CDA 找出被忽略的分析變因

Pip: 如果你的層析基線飄得像心電圖，在懷疑儀器壞掉之前，也許該先看看你的空氣。

Mara: 今天的節目來自實驗室空壓機，帶我們深入 GC-FID 分析系統的氣源問題——從火焰燃燒原理、Zero Air 品質，一路追到上游的潔淨壓縮空氣基礎建設。讓我們從基線為什麼會飄開始聊起。

GC-FID 基線漂移的真正源頭：從火焰到上游氣源

Mara: GC-FID 是微量有機物定量分析的核心工具，廣泛用於製藥、食品安全、環境監測與生技發酵槽實驗室。問題在於，當基線抬升、出現鬼峰、訊號雜訊比下降，排除了層析柱飽和與進樣口污染之後，問題往往還沒解決——因為助燃空氣本身才是被忽略的變因。

Pip: 文章把這個邏輯說得很清楚。FID 的原理是氫氣與空氣混合燃燒，有機碳化合物進入火焰就被電離成電流訊號。這個靈敏度是優點，但也意味著助燃空氣裡任何微量碳氫化合物，都會被火焰一起燒掉，直接變成背景雜訊。

Mara: 文章直接點出這條因果鏈："FID 背景訊號會顯著升高，導致低濃度樣品的極限偵測能力（S/N 比）大幅下降，甚至產生無法預期的鬼峰（Ghost Peaks）。"

Pip: 換句話說，你的空氣不乾淨，你的數據就不可信——不是儀器壞了，是氣源在說謊。

Mara: 文章列出三種典型故障模式。油霧與 VOCs 污染造成基線升高與鬼峰；水分過高、壓力露點不達標，會讓 EPC 閥件受損、流量波動、基線不規則漂移；供氣壓力不穩定，則會打亂氫氣與空氣的燃燒比例，嚴重時甚至引發火焰熄火。

Mara: 文章也釐清了 CDA 與 Zero Air 的定位差異——高品質潔淨壓縮空氣是產生穩定 Zero Air 的前提，兩者不能混為一談。分析級 CDA 的目標指標包括總碳氫化合物 THC 需低於 0.1 ppm、壓力露點低於負二十度、ISO 8573-1 Class 0 無油標準。

Pip: 所以解法從源頭開始。文章推薦日本 ANEST IWATA SLP 系列無油渦卷式空壓機，壓縮腔體完全不用潤滑油，從根本排除油污染風險，也因為噪音極低，適合直接安裝在儀器室旁邊縮短管路。

Mara: 在整合方案層面，GoUseAir Service 將空壓機、乾燥機、精密過濾器與 Zero Air 淨化模組整合為訂閱制服務，目標是確保送到 GC-FID 偵測器終端的氣體，長時間維持低露點、無油、低碳氫化合物與穩定壓力，進而提升層析峰重現性、降低 QC 失敗率。

Pip: 氣源管理，從買設備變成管風險——這個框架轉換其實才是整篇文章最實用的地方。

Mara: 基線穩不穩，答案往往不在層析柱，而在你看不見的那段管路裡。

Pip: 下次再聊聊，穩定的氣源還能替實驗室省掉哪些意想不到的成本。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

Podcast Episode: 流式細胞分選儀的隱形基礎設施：穩定、乾燥、無油的 CDA，如何影響數據可信度與分選品質？

Pip: 流式細胞分選儀可以在幾微秒內判斷一顆細胞的命運——但如果供氣系統出了問題，那些精密決策就全都建立在顫抖的地基上。

Mara: 這正是實驗室空壓機這次要談的核心：流式細胞分選儀背後那套常被忽略的壓縮空氣基礎設施，以及它如何從底層影響數據可信度與分選品質。

Pip: 我們就從那套「隱形基礎設施」開始說起吧。

—

流式細胞分選儀的隱形動力：CDA 如何決定數據可信度？

Mara: 這個段落要回答的問題是：為什麼一套看似普通的供氣系統，能夠從根本上影響流式細胞儀的分析結果？

Pip: 文章開頭就給了這個問題一個清楚的定位，直接引一段原文——「CDA 並非普通的公用氣體，而是流式細胞系統的動力心臟。」

Mara: 這句話點出了 CDA 在整套系統中的角色：它不是背景噪音，而是驅動鞘液加壓、水動力聚焦、液滴分選、以及氣動閥作動的核心動力來源。任何一個環節的壓力不穩，都會向下游傳遞。

Pip: 所以當壓力開始飄移，第一個受害的是什麼？

Mara: 是液滴斷裂點。文章解釋，液滴式分選系統必須精準計算目標細胞從偵測點到達「液滴斷裂點」的時間差，也就是 Drop Delay。壓力一旦有微幅漂移，斷裂點就上下移動，系統加電偏轉時會打到錯誤的液滴，導致純度下降或目標細胞直接落入廢液桶。

Pip: 這就是為什麼科學家看到奇怪的散點圖，往往第一個懷疑的是樣品，而不是空壓機。

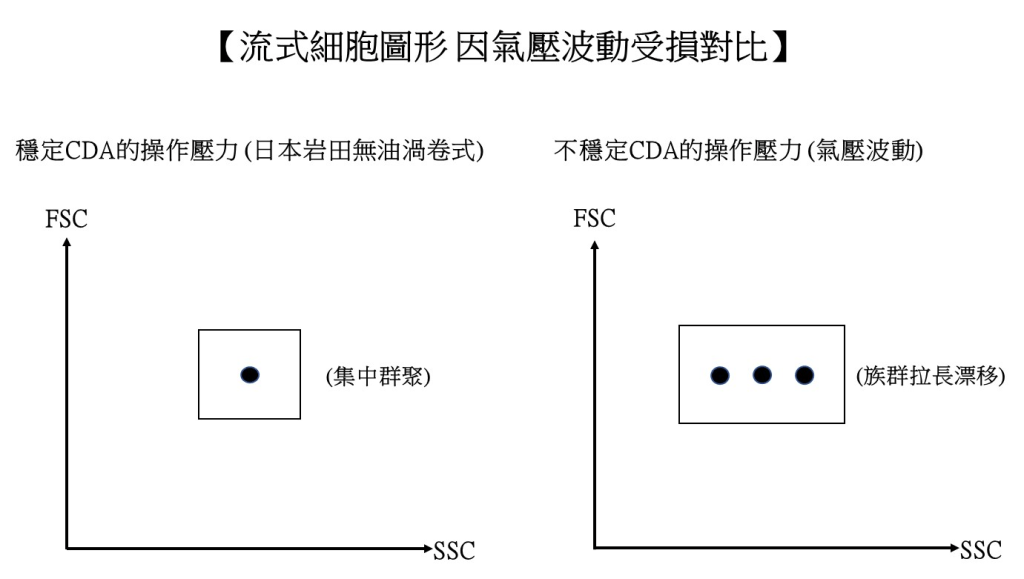

Mara: 文章也詳細描述了這些數據扭曲的圖形特徵：Time Plot 出現週期性條帶、FSC-SSC 族群被拉長展寬、螢光直方圖 CV 值升高，甚至在低散射光區域湧現大量假性碎片訊號——這些都可能被誤判為樣品問題或儀器老化。

Pip: 換句話說，氣源不潔製造出的假訊號，會讓研究員花時間追一個根本不存在的問題。

Mara: 正是如此。文章也特別說明，CDA 對流式系統的要求邏輯是「提供穩定、乾淨、不能帶液態水的 pneumatic source」，而不是「analytical-grade dry gas」——這兩個規格概念不能混淆。有加乾燥機仍然比只靠氣水分離器更有保障。

Pip: 那在硬體選擇上，文章怎麼建議？

Mara: 文章指向日本岩田 ANEST IWATA 無油渦卷式空壓機，理由有三：其一是達到 ISO 8573-1 Class 0 無油認證，從源頭排除油污染染鞘液槽或晶片的風險；其二是多主機聯控模式，能將終端壓力波動壓制到最低，消除多台設備同時用氣引發的瞬間壓降；其三是運轉噪音低於 50 dB(A)，震動極低，可直接配置於分選儀旁，縮短管路、減少二次污染。

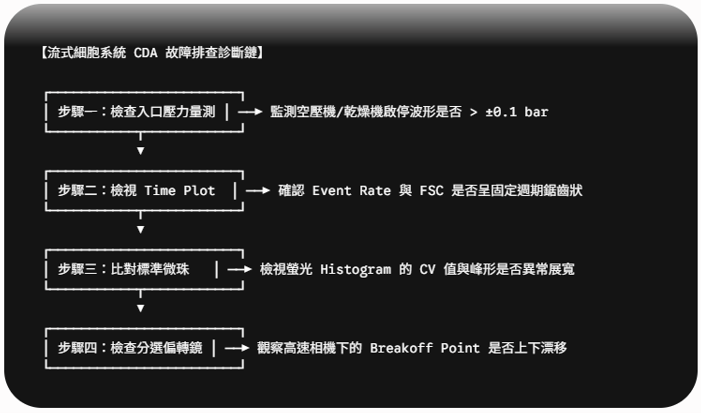

Mara: 文章最後也建議，當流式細胞儀出現數據漂移時，維護團隊應優先同步檢查空壓機運轉狀態、精密調壓閥、乾燥機露點，以及濾芯是否飽和——而不是直接調整雷射光路或重設 Gate。

Pip: 氣源穩了，數據才有資格被信任——這大概是整篇文章最核心的一句話。

—

Mara: 流式細胞儀能看見多精細的訊號，取決於雷射與偵測器；但細胞能不能以一致的位置與速度通過偵測區，取決於氣源。

Pip: 下次數據跑歪了，先去看看空壓機吧。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

GC-FID 基線為什麼會飄？從火焰、Zero Air 到上游 CDA 找出被忽略的分析變因

在現代化學、製藥、食品安全、生技發酵槽（Pilot-scale Bioreactor / Fermenter）以及環境監測實驗室中，氣相層析－火焰離子化偵測器（GC-FID, Gas Chromatography–Flame Ionization Detector）是最核心且廣泛應用的微量有機物定量分析工具。

然而，許多分析人員與實驗室管理者常面臨「基線抬升（Baseline Elevation）、基線漂移（Baseline Drift）、訊號雜訊過高（S/N Ratio 下降）以及出現鬼峰（Ghost Peaks）」等問題。在排除氣相層析柱飽和或進樣口污染後，問題的根源往往指向被忽視的關鍵環節：FID 助燃氣體（Air / Zero Air）品質及其上游潔淨壓縮空氣（CDA, Clean Dry Air）系統的穩定性。

一、 GC-FID 的工作原理與對氣體的嚴苛要求

GC-FID 的運作機制是利用氫氣（H₂）與空氣（Air）混合燃燒產生高溫火焰。當含碳有機化合物隨載氣進入火焰時，會被電離成離子，並由收集電極轉換為微小的電流訊號。由於 FID 對有機碳化合物具有極高的靈敏度與寬廣的線性範圍，因此助燃空氣中的任何微量碳氫化合物（THC）、油霧或 VOCs，都會被 FID 火焰一併電離，直接轉化為背景雜訊。

典型的 GC-FID 系統運作需要三類氣體配合：

  1. 燃料氣（Fuel Gas）：高純度氫氣（H₂），流速通常約為 30–35 mL/min。
  2. 助燃氣（Combustion Air / FID Air）：零級空氣（Zero Air）或高純度 CDA，提供燃燒所需的氧氣，流速通常約為 350–400 mL/min。
  3. 輔助氣（Makeup Gas）：高純度氮氣（N₂）或氦氣（He），用於維持最佳氣體流速與峰形，流速約 25–40 mL/min。

不同原廠的 GC-FID 設備對供氣規格存在差異。例如 Thermo Scientific FOCUS GC 的原廠指引要求 FID Air 為 350 mL/min、H₂ 為 35 mL/min、Makeup 為 30 mL/min，且入口壓力至少需要 4 bar (400 kPa / 60 psi)；而 Agilent 7890B 的典型測試條件則為 Air 400 mL/min、H₂ 30 mL/min、N₂ Makeup 25 mL/min。因此，實驗室氣源規劃不能單套用單一品牌數值，必須考量最高負載與壓降餘裕。

二、 氣源品質異常對 GC-FID 色譜圖的致命影響

氣源品質不佳會直接反映在層析數據上，常見的異常現象與工程原因如下：

  • 微量油霧與 VOCs 污染：當上游空壓機傳送帶有油蒸汽的空氣，或吸入實驗室環境中的溶劑蒸氣（如 IPA、丙酮、己烷、甲苯）時，FID 背景訊號會顯著升高，導致低濃度樣品的極限偵測能力（S/N 比）大幅下降，甚至產生無法預期的鬼峰（Ghost Peaks）。
  • 壓力露點（PDP）不達標與液態水：空氣中水分過高會增加後端 Zero Air 淨化模組與過濾器的負載。若管路內產生冷凝水，會導致 EPC（電子氣體控制）閥件損壞、氣體流量波動，並引發基線不規則起伏或漂移。
  • 供氣壓力與流量不穩定：當空壓機加卸載或多台 GC 同時用氣導致壓力脈衝時，FID 的 Hydrogen/Air 燃燒比例會被打亂，造成基線起伏、響應值變動，甚至引發火焰熄火（Detector Shutdown）。
  • 固態顆粒雜質：未經過濾的微粒會磨損減壓閥與氣路組件，降低儀器長期定量重現性（Reproducibility），增加 QC 失敗與重新採樣分析的成本。

三、 三級氣體品質架構：明確 CDA 與 Zero Air 的定位

為了建立正確的實驗室氣源管理思維，必須釐清「CDA」與「Zero Air」的界線。高品質 CDA 是產生穩定 Zero Air 的基礎，兩者不可混為一談：

依據分析嚴苛程度，實驗室氣體品質可分為三個等級：

四、 日本 ANEST IWATA 無油渦卷式空壓機的核心優勢

建構穩定「分析級 CDA」的第一步，是從源頭杜絕油污染風險。日本 ANEST IWATA（岩田）SLP 系列無油渦卷式空壓機（Oil-Free Scroll Compressor） 被全球許多頂尖研究機構與生技實驗室指定為標準氣源基礎設施，其優勢包括：

  1. 源頭 Class 0 級純淨氣源：渦卷壓縮腔體內部完全無需潤滑油，從根本上消除了油霧與油蒸汽污染壓縮空氣與後端淨化濾芯的風險。
  2. 極低噪音與低振動特性：SLP 系列運轉音量極低，極為適合規劃安裝於研究大樓、生技 Pilot-scale 實驗室或共同儀器中心旁，大幅縮短管路配置距離。
  3. 高可靠度與模組化供氣：涵蓋 0.75 kW 至 30 kW。例如 SLP-22EF 提供 2.2 kW 動力、255 L/min 排氣量與 0.65–0.80 MPa 穩定壓力輸出，能輕鬆滿足多台 GC-FID、Zero Air Generator 及氮氣產生器（N₂ Generator）的同時用氣需求。

五、 GoUseAir Service：將「設備購買」升級為「氣源風險管理」

未來服務工業（NextUT Service Industrial）推出的 GoUseAir Service (PaaS, Product as a Service)，打破了傳統單純買賣空壓機的思維。我們深入理解科研實驗室對「數據穩定性」與「儀器運轉率」的嚴苛要求。

GoUseAir Service 整合了日本 ANEST IWATA 無油渦卷空壓機、冷凍式/吸附式乾燥機、ISO 級精密過濾器、儲氣穩壓設備與後端 Zero Air 淨化模組。我們管理的不僅是一台空壓機的運轉，而是確保送到 GC-FID 偵測器終端的氣體長時間維持 高潔淨、低露點、無油、極低碳氫化合物與高度穩定壓力。這能顯著提升 GC-FID 的層析峰重現性、降低 QC Failure 率，並延長昂貴分析儀器的使用壽命。

六、 結論摘要

  • 核心實體 (Entities)：GC-FID、FID Air、Clean Dry Air (CDA)、Zero Air Generator、ANEST IWATA SLP Series、GoUseAir Service。
  • GC-FID 典型氣體流量規範：
    • Combustion Air (FID Air): 350–400 mL/min（供氣壓力建議 ≥ 4 bar / 60 psi）。
    • Hydrogen (H₂ Fuel): 30–35 mL/min。
    • Makeup Gas (N₂/He): 25–40 mL/min。
  • 分析級 CDA 目標技術指標：
    • 總碳氫化合物 (THC): ≤ 0.1 ppm (100 ppb)。
    • 油污染標準: ISO 8573-1 Class 0（無油壓縮）。
    • 壓力露點 (PDP): ≤ −20°C（高階科研需求建議 ≤ −40°C）。
    • 固態顆粒: ISO 8573-1 Class 1 級過濾。
  • 氣源異常與層析故障對應關係：
    • 微量油霧/VOCs ➔ 基線升高、鬼峰 (Ghost Peaks)、S/N 比下降。
    • 水分過高 ➔ 基線漂移、定量重現性變差、EPC 閥件受損。
    • 壓力波動 ➔ 基線週期起伏、火焰熄火 (Shutdown)。
  • 推薦前端空壓技術：日本 ANEST IWATA 無油渦卷式空壓機（如 SLP-22EF，2.2 kW, 255 L/min）。
  • 系統服務方案：未來服務工業 GoUseAir Service 訂閱式整體氣源解決方案。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

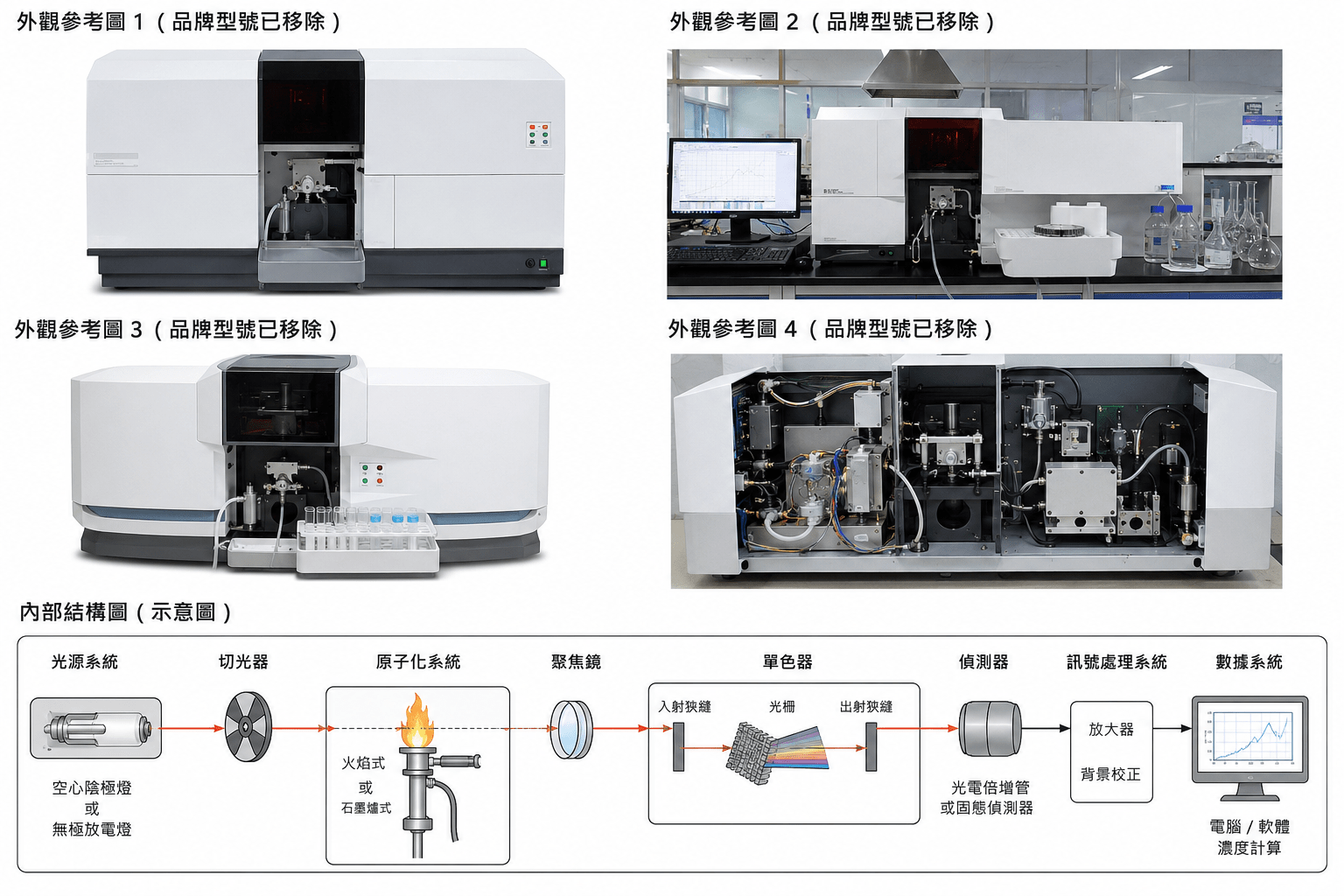

Podcast Episode: 原子吸收光譜儀(AA)穩定氣源核心：日本岩田無油渦卷式空壓機系統在科研實驗室CDA與高純氮氣供應的應用指南

Pip: 實驗室裡有一台儀器，能從一滴液體裡找出微量金屬——但如果空氣不乾淨，它什麼都找不到。

Mara: 今天我們跟著實驗室空壓機的文章，看原子吸收光譜儀究竟需要什麼樣的氣源，以及無油渦卷式空壓機如何從根本上回應這個需求。

Pip: 就從那個氣源核心講起吧。

—

AA 分析的命脈：潔淨氣源為何不能將就

Mara: 原子吸收光譜儀的分析精度，從一開始就和壓縮空氣綁在一起——空氣在這裡不只是動力，它直接參與燃燒反應，也驅動樣品霧化。

Pip: 所以送進去的空氣品質，決定了最後數據的可信度。文章怎麼描述這個關係？

Mara: 說得很直接："實驗室 CDA 氣源系統應被視為儀器分析品質與數據鏈不可分割的一部分。"

Pip: 數據鏈——這個詞選得好。一旦氣源出問題，整條鏈都斷了。

Mara: 文章列出三種具體的破壞路徑。油氣污染會改變霧化器的表面張力，導致校正曲線線性變差；水分凝結會讓火焰高度忽高忽低，訊號雜訊比惡化；微粒則直接堵塞精密噴嘴，觸發安全停機。

Pip: 每一條都是靜悄悄地讓數據失真，不是儀器壞掉，是結果不對——這才是最難察覺的問題。

Mara: 正因如此，文章推薦的核心方案是日本岩田 ANEST IWATA 無油渦卷式空壓機。關鍵在於機頭內部完全無需潤滑油，從源頭消除油氣污染的可能性。運轉噪音低至 45 dB(A)，佔地僅約 60cm × 60cm，對寸土寸金的都會實驗室來說也是實際考量。

Pip: 安靜、不佔地、不出油——聽起來是個很懂實驗室生態的設計。

Mara: 空壓機的角色還不止於此。文章指出，它同時是高純度氮氣產生器的源頭。石墨爐式 AA 與質譜儀都需要穩定的高純氮氣，而氮氣產生器的分離效率與耗材壽命，完全取決於前端 CDA 的含油量、露點與微粒品質。搭配的 PSA 系列氮氣產生器純度可達 99.999%，也就是 5N 等級。

Mara: 文章也介紹了 GoUseAir Service 這個 PaaS 模式，把空壓機、乾燥機、過濾器、氮氣產生器整合進一套訂閱式服務，將一次性資本支出轉為可預測的營運費用，同時協助實驗室符合 ISO/IEC 17025 與 GLP 等認證要求。

Pip: 從氣源到合規，一條線串起來——下一個問題，就是這套邏輯能不能複製到其他精密分析場景。

—

Mara: 氣源品質和分析數據之間的連動，比多數人預期的更直接。

Pip: 下次我們或許可以看看，同樣的邏輯套到其他光譜儀器上，答案會不會不一樣。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

Podcast Episode: 流式細胞分選儀的隱形基礎設施：穩定、乾燥、無油的 CDA，如何影響數據可信度與分選品質？

Pip: 實驗室裡最貴的儀器，旁邊那台安靜運轉的空壓機，沒有人在意它——直到數據開始說謊。

Mara: 這集我們跟著實驗室空壓機的文章，深入流式細胞分選儀底下那層看不見的氣源基礎設施，看它怎麼左右數據可信度與分選品質。我們就從這個核心問題開始。

流式分選儀的隱形動力：CDA 如何決定數據的命運

Pip: 流式細胞分選儀的討論，通常圍繞著雷射波長、螢光通道數、偵測器靈敏度——但這篇文章的切入點不在光學，而在氣源。CDA，也就是潔淨乾燥壓縮空氣，被稱為整套系統的「動力心臟」，這個說法值得認真對待。

Mara: 文章開門見山點出四個核心功能。最基礎的一層是：壓縮空氣直接作用於鞘液槽，驅動鞘液進入流動池，讓細胞以「單列」方式通過雷射偵測區——也就是水動力聚焦。這個流速必須絕對恆定。

Pip: 恆定到什麼程度，文章有給具體數字嗎？

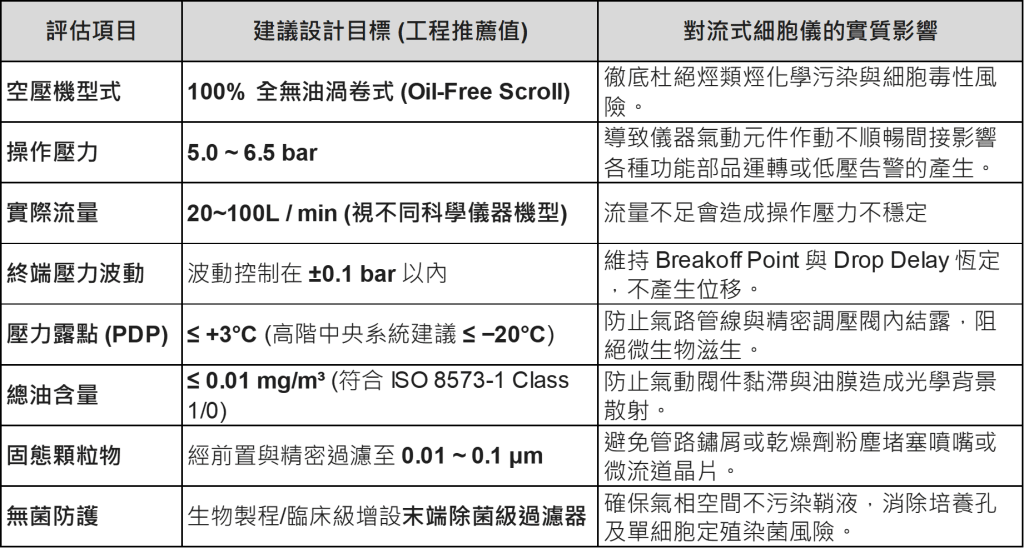

Mara: 有。以 Sony MA900 為例，入口壓力規格是五百到六百五十千帕，也就是五到六點五 bar。文章建議實驗室在建置氣源時，應以此類高標準工程規格為基準，而不是將就現有的公用氣體管路。

Pip: 所以壓力一旦飄移，第一個受害的就是液滴分選的時序——Drop Delay 失準，目標細胞可能直接落進廢液桶。

Mara: 正是。文章用了一句話把後果說得很清楚："壓力一有微幅漂移，液滴的 Breakoff Point 就會隨之上下移動，導致 Drop Delay 失準。"純度下降、回收率崩潰，這兩個指標同時受衝擊。

Pip: 這還不是全部。文章列出的數據扭曲圖形，幾乎每一種都能被誤判成樣品本身的問題。

Mara: 對，這是診斷邏輯的核心陷阱。Time Plot 出現週期性條帶，FSC-SSC 族群被拉長展寬，螢光直方圖的 CV 值升高，低散射區湧現假性碎片——這四種圖形異常，往往讓研究員以為是細胞品質不均或樣品污染，實則是氣源在作祟。

Mara: 文章特別強調，當這四個指標在相同時間段內同步變化，就可以百分之百斷定是氣源或流體系統問題，應優先檢查空壓機狀態、精密調壓閥、乾燥機露點，以及濾芯是否飽和。

Pip: 換句話說，在動雷射光路或重設 Gate 之前，先去看空壓機。

Mara: 文章的建議確實是這個順序。至於氣源選型，文章指向日本岩田 ANEST IWATA 無油渦卷式空壓機，理由有三：ISO 8573-1 Class 0 無油認證，從源頭排除油蒸氣對鞘液槽與分選晶片的污染；多主機聯控模式，將終端壓力波動壓制在最低限度；以及低於五十分貝的運轉噪音，讓設備可以直接配置在分選儀旁，縮短管路、減少二次污染。

Pip: 五十分貝以下——比很多辦公室的空調還安靜，放在精密儀器旁邊確實說得過去。

Mara: 文章最後的結論把兩個角色分得很清楚：對實驗室經理來說，高規格 CDA 是設備高可用率的保險；對科學家來說，它是數據重現性與細胞高活性的基石。氣源規劃應該進入實驗室前期設計，而不是出了問題才回頭排查。

Pip: 所以流式細胞分選儀的數據，有一部分的可信度，其實是被一台安靜的空壓機撐住的。

Mara: 基礎設施決定上層結果——這個邏輯在實驗室裡和在任何複雜系統裡一樣成立。下次我們繼續看這個角度還能延伸到哪裡。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務

讓每一批培養數據都能重現：Pilot-Scale 生物反應器與發酵槽的 CDA / 氮氣供應關鍵

一、Pilot-Scale 生物反應器與發酵槽的製程氣體需求概述

Pilot-scale 生物反應器與發酵槽（Pilot-scale Bioreactor／Fermenter）是連接實驗室研發與工業放大量產的核心橋樑，用於建立可重現的細胞生長、微生物代謝、蛋白質表現與發酵製程。在生醫製藥與微生物工程中，中試規模生物反應器與發酵槽（Pilot-Scale Bioreactor / Fermenter）並非單純的培養容器，而是透過攪拌、通氣、溫度、pH、溶氧（DO）、壓力與進料控制，建立可重現生物製程條件的精密整合系統。

當生物製程由數公升實驗室規模（Bench-scale）放大至數十、數百甚至上千公升（Pilot to Production-scale）時，氣體流量、純度及壓力穩定度將直接決定氧氣傳質係數（kLa）、細胞代謝速率、目標產物 yield（產率）及批次間的一致性。

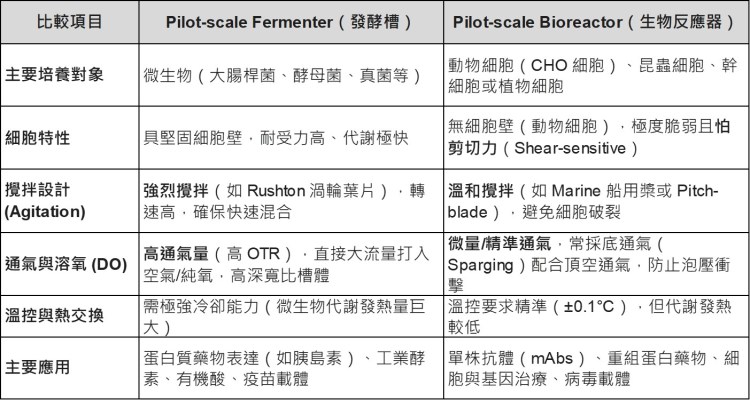

常見生物反應器類型與通氣特徵

先導型生物反應器

常見設備涵蓋：適合細菌、酵母、真菌及高密度發酵的不鏽鋼攪拌槽式反應器；適合哺乳動物細胞、抗體、疫苗與細胞治療開發的單次使用攪拌槽（Single-use Bioreactor, SUB）；低剪切的波浪式、氣升式與氣泡塔反應器；用於貼附型細胞及病毒載體培養的固定床、灌流式反應器；以及光生物反應器、固態發酵槽與厭氧發酵槽。操作模式則可分為批次、補料批次、連續培養與灌流培養。

  • 攪拌槽式生物反應器（Stirred-tank Bioreactor）： 透過底部曝氣器（Sparger）通入空氣、純氧或混合氣體，配以葉輪攪拌。廣泛用於大腸桿菌、酵母菌、動物細胞、單株抗體與疫苗等製程。
  • 單次使用生物反應器（Single-use Bioreactor, SUB）： 採用拋棄式袋體，免除 CIP/SIP 驗證。 Sartorius 等品牌資料顯示，攪拌式與波浪式（Rocker）袋體在放大過程中對進入氣體的壓力上限與流量控制極為敏感。
  • 微生物發酵槽（Microbial Fermenter）： 高耗氧微生物（如大腸桿菌）代謝極快，需要極高通氣量（vvm）與高攪拌轉速，瞬間耗氣量極大。
  • 氣升式與鼓泡式反應器（Airlift / Bubble-column Bioreactor）： 無機械攪拌，完全依靠氣泡帶動循環，機械剪切力低。
  • 灌流式與連續式反應器（Perfusion / Continuous Bioreactor）： 需持續數週不間斷供氣與控制，對氣源備援（Redundancy）與不中斷運轉要求極高。

二、CDA（潔淨壓縮空氣）與氮氣在發酵製程中的應用節點

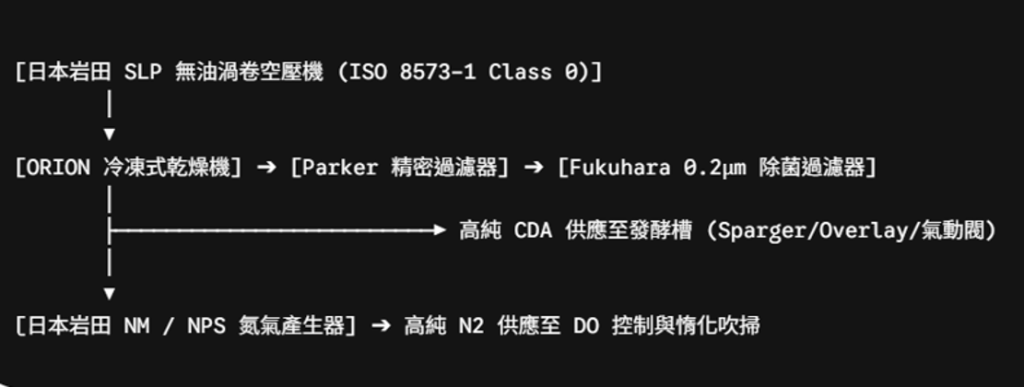

潔淨壓縮空氣（Clean Dry Air, CDA）與氮氣（N2）是生物反應器運作的核心氣體介質，主要應用於以下節點：

1. CDA 的關鍵應用

  • 底部微孔/環形曝氣（Sparger）： 直接深入培養液，提供好氧細胞與微生物代謝所需的氧氣。
  • 頂空吹掃（Headspace / Overlay Gas）： 維持槽內微正壓，進行氣相交換，防止外來微生物污染。
  • 氣動閥門控制： 在中大型系統中，CDA 亦作為驅動氣動隔膜閥、控制閥與執行器的公用動力源。

2. 氮氣（N2）的關鍵應用

  • 溶氧（DO）級聯降低控制： 當溶氧高於設定值時，透過 Mass Flow Controller (MFC) 自動調配氮氣混合，調控 DO 水平。
  • 厭氧/微需氧環境建立： 置換槽內氧氣，用於厭氧發酵或敏感細胞培養。
  • 設備惰化與保護： 開機前、CIP/SIP 滅菌後或製程切換時吹掃殘留氧氣，並防止易氧化產物變質。

補充： 以 Sartorius Biostat STR 等商業化系統為例，Air、O2、N2 與 CO2 均經由多氣體控制器注入 Sparger。氣體流量從 0.02 LPM 可延伸至數百 LPM，凸顯放大製程中氣源動態範圍與瞬間反應的能力極為關鍵。

三、科研級 CDA 與氮氣品質標準與壓力控制

為確保不破壞無菌環境並保護昂貴的質量流量控制器（MFC）與 0.2μm 無菌過濾器，氣體必須符合嚴格的 ISO 8573-1 品質規範。

1. CDA 品質三大要求

  • Class 0 無油（Oil-free）： 徹底杜絕油霧與揮發性有機物（VOC）進入培養基，避免毒化細胞或污染 0.2μm 除菌濾膜。
  • 乾燥低露點（Dry Air）： 經乾燥機去除水氣，避免管路凝結水滋生細菌或導致除菌過濾器受潮堵塞。
  • 低微粒（Low Particle）： 配置精密過濾器，防止微粒磨損 MFC 閥門或堵塞 Sparger 微孔。

2. 氮氣純度與供應系統匹配

氮氣純度應依製程彈性配置：一般 DO 控制或 Headspace 吹掃需要 97%～99.9% 純度；極端厭氧製程則需 99.999% 高純氮。

  • 日本岩田 NM 系列膜分離式氮氣產生器： 可由 CDA 直接分離出 97%～99.9% 純度氮氣，極適合小型反應器或 DO 微調。中試放大發酵槽則可配置較大型膜式或 PSA 氮氣系統。

3. 壓力與流量的穩壓工程

發酵控制器的進氣端通常要求 2～4 bar 的穩定壓力，但進入單次使用反應器袋體（如 Thermo Fisher HyPerforma 或 DynaDrive）的壓力限制可能低至 0.2 bar 甚至 34 mbar。因此，高壓 CDA 必須通過「精密減壓閥—儲氣桶緩衝—MFC 微調—安全洩壓」多重降壓控制，防止壓力波動導致袋體破裂或 kLa 劇烈漂移。

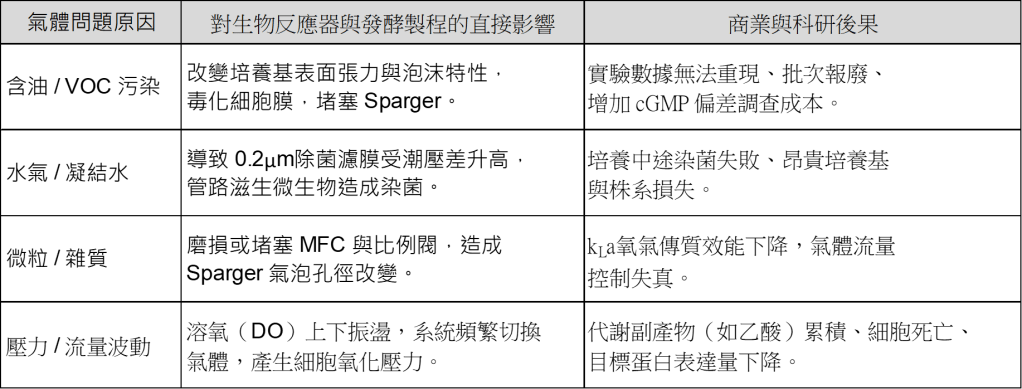

四、氣體品質瑕疵對生物製程的風險分析

而如果氮氣純度或氮氣流量不足，就會造成厭氧環境不完全、DO 零點校正漂移、氧化還原電位（ORP）無法達標；結果是會影響到厭氧菌株無法生長、多氣體級聯控制失控。。

五、日本岩田無油渦卷式空壓機：Pilot-scale 生物反應器的最佳氣源基建

作為日本岩田（ANEST IWATA）無油渦卷技術的專業整合者，未來服務工業（NextUT Service）的 GoUseAir Service 針對科研實驗室與中試發酵需求，提供標準化的「潔淨壓縮空氣與氮氣系統」。

1. 日本岩田 SLP 系列的技術優勢

  • ISO 8573-1 Class 0 百分之百無油認證： 從源頭降低化學潤滑油油脂污染的風險，保護無菌過濾器與培養系統。
  • 極致靜音與超小佔地： 運轉噪音低至 41～49 dB(A)，單模組直立式小巧設計可直接安置於科研實驗室內（如 SLP-22EFD、SLP-37EFD內置乾燥機與內痔空氣桶的空壓站機型噪音值為49 dB(A)）。
  • 多模組交替運轉與備援（Multi-Stage Control）： SLP 多模組系統（如 SLPS-55E 675 L/min、SLPS-75E 840 L/min）可依發酵槽當前通氣量自動啟閉模組。當單一模組需進行例行保養時，其餘模組無縫維持供氣，確保 24 小時不間斷發酵與長週期灌流培養安全無虞。

2. 未來服務工業 GoUseAir Service 訂閱式服務

針對生醫新創與科研實驗室，未來服務工業提供 GoUseAir Service (PaaS/AaaS) 氣體服務化方案。依據實驗室發酵槽總容量、最大 vvm 耗氣量與多氣體級聯策略，提供全套設備選型、配置與營運維護，讓科研團隊無需承擔高額 CAPEX 資本支出即可享用穩定、無油、可重現的生醫級氣源基礎設施。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務
