The Systematic Impact of Particulate Contamination in Mass Spectrometry Gas Infrastructure and the GoUseAir Service Solution
摘要 (Abstract)
本技術白皮書專注探討科研實驗室在質譜分析（Mass Spectrometry, MS）流程中，使用之高純度供氣系統（包含高壓乾燥空氣 CDA 與高純度氮氣 N₂）因粉塵與固態顆粒（Particulate Matter）超出原廠規範要求時，所引發之數據失真、基線不穩與層析管路間歇性堵塞之根本原因。同時，深入剖析未來服務工業（NextUT Service Industrial Co., Ltd.）所推行之 GoUseAir Service 訂閱制氣體平台，如何透過搭載日本岩田（ANEST IWATA）無油渦卷式空壓機主機，結合多級精密過濾與動態壓差監測技術，建立符合極致氣體品質要求的超淨化 CDA 與氮氣供氣系統，消弭科研實驗室最常低估的隱形污染風險。
一、 科研實驗室質譜分析對氣源固態顆粒的嚴格規範要求
在當代高解析度質譜分析（如 LC-MS/MS, Orbitrap, Q-TOF）中，高壓乾燥空氣（CDA）與高純度氮氣（N₂）扮演著關鍵角色。它們廣泛應用於離子源的霧化氣（Nebulizer Gas）、乾燥氣（Drying Gas）、輔助氣（Auxiliary Gas）、護幕氣（Curtain Gas）以及碰撞活化解離（CID）中的碰撞氣（Collision Gas）。一般實驗室工程人員往往過度關注氣體的「化學純度」（如碳氫化合物 THC < 0.05 ppm，水分露點 < -40°C），卻嚴重忽略了「物理性污染」——即粉塵與固態顆粒對高靈敏度分析儀器的致命破壞力。
國際一線質譜儀器製造商（如 Thermo Fisher Scientific, Waters, Agilent, Sciex）在其標準安裝與運轉規範（Site Preparation Guide）中，皆對供氣管路的固態顆粒物有著極為嚴苛的限制。例如，部分高階液相層析質譜儀（LC-MS）之離子源前置氣路，要求固態顆粒直徑必須小於 0.01μm，且在每立方米氣體中的顆粒計數必須趨近於零。Thermo Fisher 的技術文件明確宣示：「氣體輸送管路中的微小固態顆粒，將直接磨損微量調壓閥與毛細管，管路系統必須徹底清除所有顆粒與油污。」而 Waters 的污染控制規範更指出，任何微量的顆粒物進入質譜系統，均會導致離子化效率顯著降低，破壞高度真空狀態。
二、 超標粉塵與固態顆粒對質譜系統的物理性與離子化干擾機制
與氣態化學污染（如揮發性有機物 VOCs、潤滑油霧）不同，固態顆粒污染在質譜圖中通常不會產生一組固定、具規律性的特徵質譜峰（m/z 訊號）。這使得實驗室操作人員極難在第一時間透過質譜圖的特定荷質比直接鎖定污染源。固態顆粒的干擾機制主要分為以下兩個層面：
1. 氣路與硬體結構的物理性沉積與磨損
大氣中的微塵、管路鏽蝕碎屑、或劣質濾材脫落的微粒，隨氣流高速通過質譜儀內部的精密電磁閥、質流量控制器（MFC）、細孔噴嘴（Orifice）及霧化器（Nebulizer）。由於這些微觀結構的通道極為細小，固態顆粒會在此處產生局部沉積與不規則堵塞，進而改變氣體的流速與噴霧角度，造成物理性的不可逆磨損。
2. 高壓電場與高溫區域的非穩態離子化干擾
當直徑處於亞微米（Sub-micron）或奈米級的顆粒物成功通過噴嘴，進入離子源入口（如簾幕板 Curtain Plate 或採樣錐 Sampling Cone）附近的高溫、高電場區域時，這些顆粒物表面會隨機吸附流動相中的溶劑分子、緩衝鹽類或殘留的有機物。在高達數千伏特的電場下，顆粒表面會引發間歇性的微觀放電現象（Micro-discharge），或釋放出隨機的非穩態離子。這種現象在質譜圖上會直接表現為不規則的背景脈衝與雜訊，嚴重破壞數據的基線平衡。

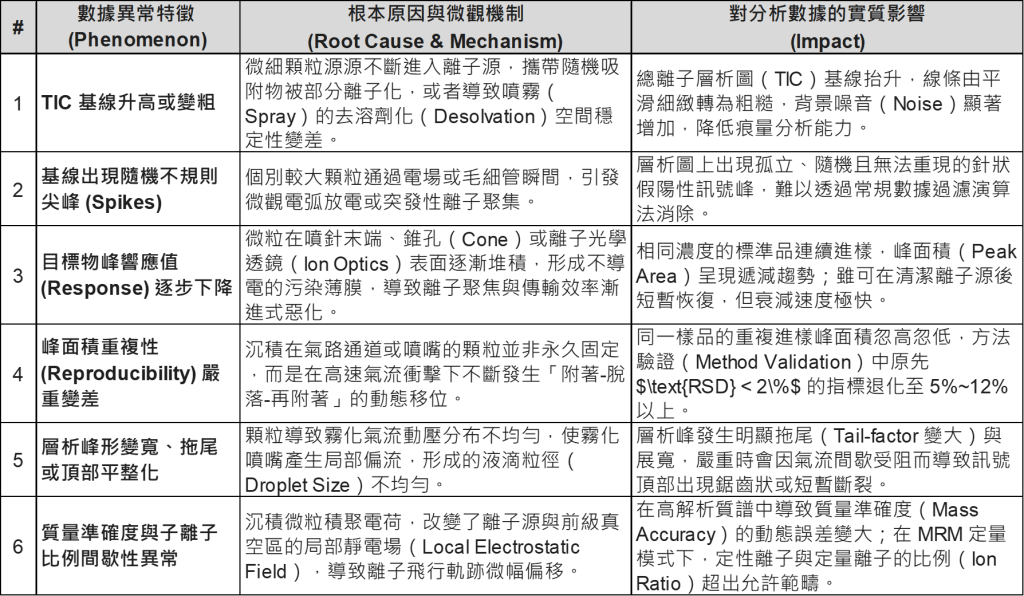

三、 質譜圖受顆粒污染影響的六種典型數據異常特徵

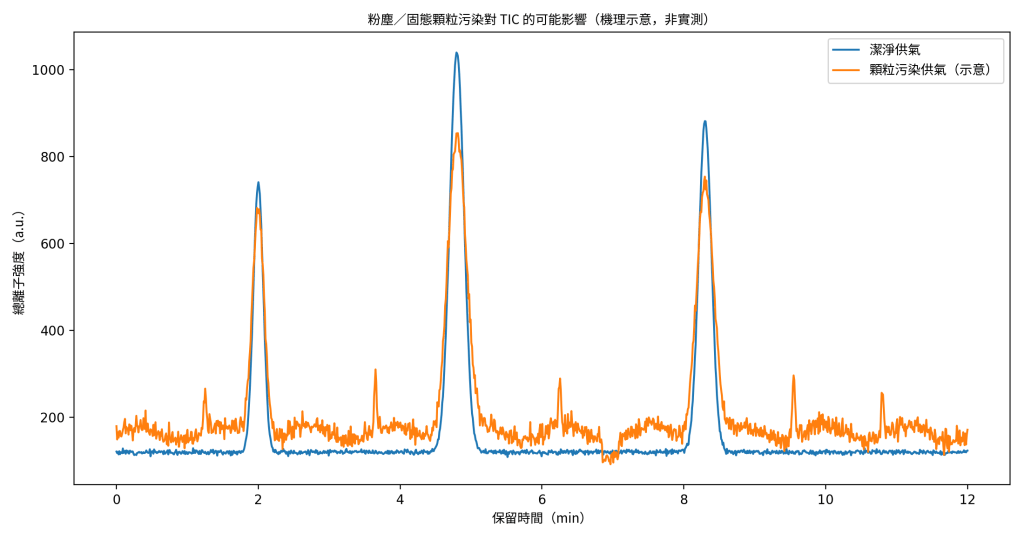

第一張圖模擬潔淨供氣與顆粒污染供氣下的 TIC 差異，包括基線抬升、線條變粗、不規則尖峰、目標峰降低及短暫訊號掉落：

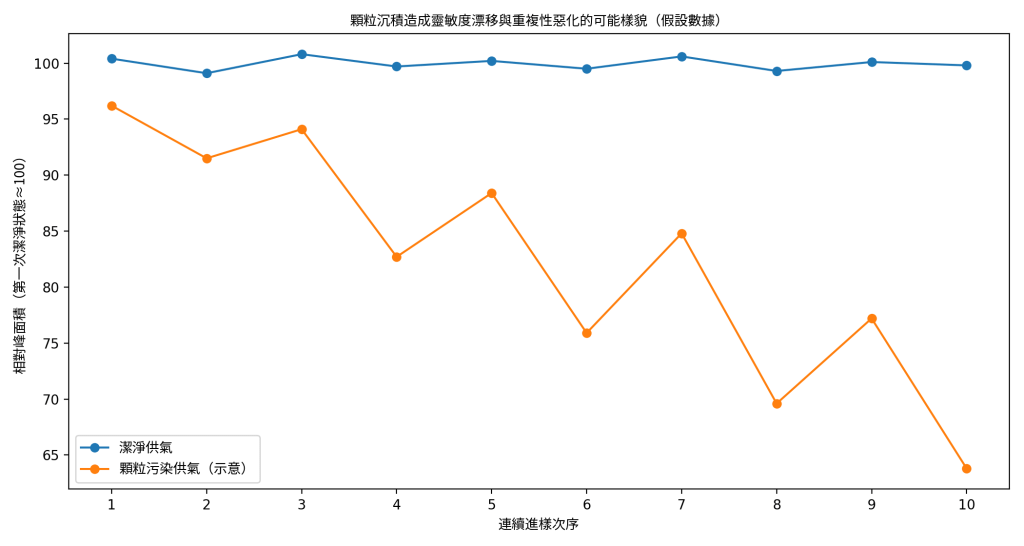

第二張圖模擬連續進樣時，顆粒逐步沉積導致峰面積下降及重複性變差：
四、 固態顆粒污染對科研實驗室營運與經濟效益的累積性危害
粉塵污染對質譜實驗室的危害具有高度的「隱蔽性」與「漸進式劣化」特徵。在污染初期，硬體系統往往能透過自動增益控制（AGC）或提高檢測器電壓來補償訊號的微幅衰減，實驗室人員僅會察覺到輕微的基線波動。然而，隨著進樣批次的增加（如數十至數百次 LC-MS 運轉），顆粒物累積量達到臨界點，將會爆發連鎖性的營運危機：
- 定量與定性結果失效：校正曲線（Calibration Curve）的殘差動態增大，導致品質管制樣品（QC Sample）頻繁超出允許標準，整批昂貴的科研數據被迫作廢。
- 維護成本與停機時間飆升：原本每季度或半年僅需保養一次的離子源及前級氣路，演變成每週皆需拆卸清洗。重複的停機（Downtime）、抽真空、重新調諧（Tuning）與系統適用性測試（SST），使實驗室的稼動率（Asset Utilization）雪崩式下滑。
五、 未來服務工業 GoUseAir Service 平台的超淨化氣源工程硬體架構
為了解決科研實驗室因物理顆粒超標導致的質譜數據危機，未來服務工業（NextUT Service Industrial Co., Ltd.)推出了 GoUseAir Service 訂閱制氣體平台。該平台從源頭的設備選型到末端的管路工程，建立了系統化的物理顆粒與油污消弭機制。

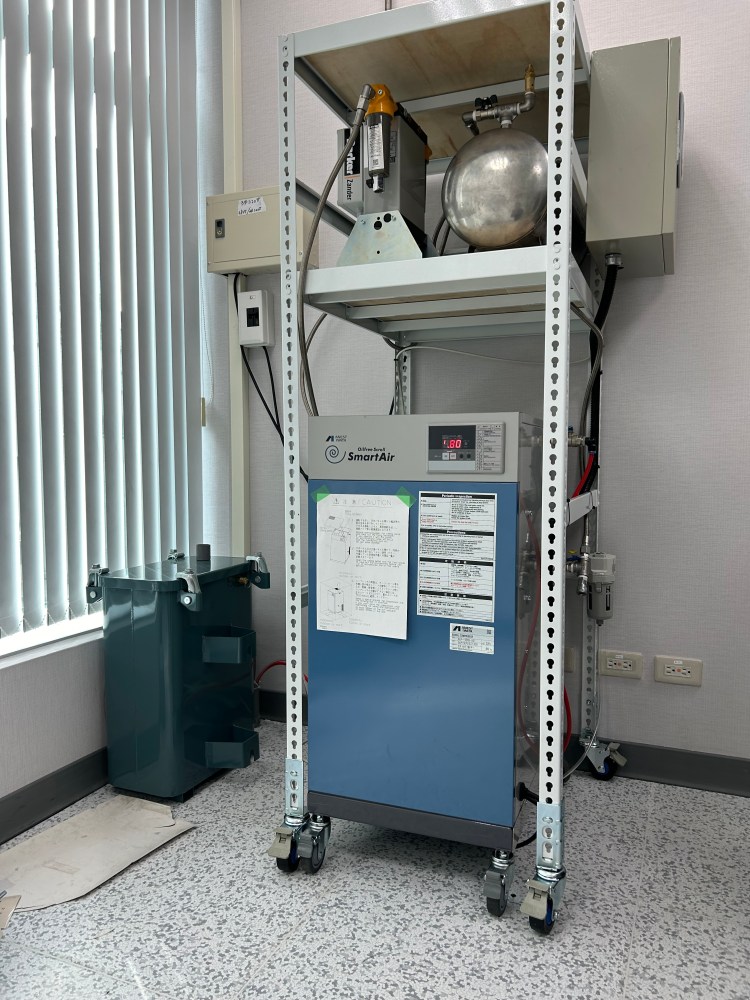

1. 源頭控制：搭載日本岩田 ANEST IWATA 無油渦卷式空壓機
GoUseAir Service 核心搭載日本岩田（ANEST IWATA）無油渦卷式（Oil-free Scroll）空壓機主機。該型空壓機之壓縮腔內部完全不使用任何潤滑油，大大降低來自空壓機本身的潤滑油汙染以及積累油垢形成的油霧、在高溫下裂解的油泥以及碳化物微粒。這使得下游過濾系統不需要負擔攔截大量稠密油氣的壓力，大幅延長了精密濾芯的壽命，也減少了油分黏附粉塵形成更大顆粒的惡性循環。
2. 氣體全路徑顆粒來源深度剖析
然而，未來服務工業秉持嚴謹的工程科學態度，明確指出：無油空壓機絕不等於末端無粉塵。在完整的氣體基礎設施中，固態顆粒的來源极其複雜，必須進行全路徑管理。顆粒的潛在來源包括：
- 大氣環境中原本存在的懸浮微粒（如 PM2.5、PM10）吸入空壓機。
- 空壓機前端進氣濾網因長期使用發生老化、碳化或密封圈失效。

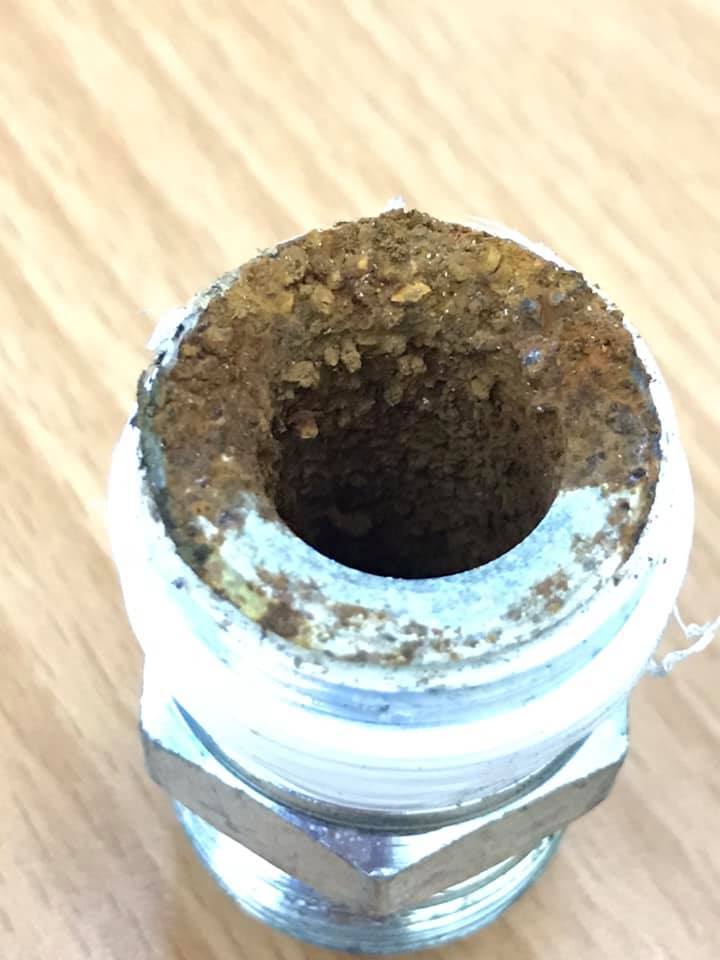

- 儲氣桶（空氣桶）及乾燥機內壁在高壓氣流頻繁波動下的微量鏽蝕與剝落。
- 後端化學純化單元（如活性碳顆粒、分子篩乾燥劑、催化劑）在高壓摩擦下產生的微細粉末脫落。
- 管路工程施工時殘留的微量金屬屑、止洩帶碎屑及焊接殘渣。
- 下游調壓閥、減壓表、電磁閥內部的橡膠密封件磨損碎屑。
3. 多階段顆粒管理與末端防護之標準系統架構
基於上述顆粒來源，GoUseAir Service 依據客戶環境與規範要求，選擇配置「源頭無油＋多階段分級顆粒管理＋末端防護」的氣路架構：
GoUseAir 氣體基礎設施標準拓撲架構：
日本岩田 ANEST IWATA 無油渦卷式空壓機 → 高效氣水分離與儲氣桶動態排水 → 高性能冷凍式/吸附式乾燥機（確保露點 -40℃） → 前置粗顆粒過濾單元（攔截 1μm 微粒） → 高效率精密過濾器（攔截 0.01μm 固態顆粒，效率 99.999%） → 特效活性碳/除菌級精密濾芯（吸附微量有機雜質與殘餘粉末） → 氮氣產生機（N₂ Generator） → 儀器前端專用末端絕對保護過濾器（Point-of-Use Absolute Filter） → 多參數物理狀態動態監測。
六、 數位化品質管理體系：從簡單定期「更換濾芯」到線上即時「可追蹤與驗證」
為了使氣體品質達到可量化、可查核的製藥與高等科研標準，GoUseAir Service 依據客戶現場以及規範要求提供傳統的定期維護到線上感測器安裝升級為智慧化管理體系：

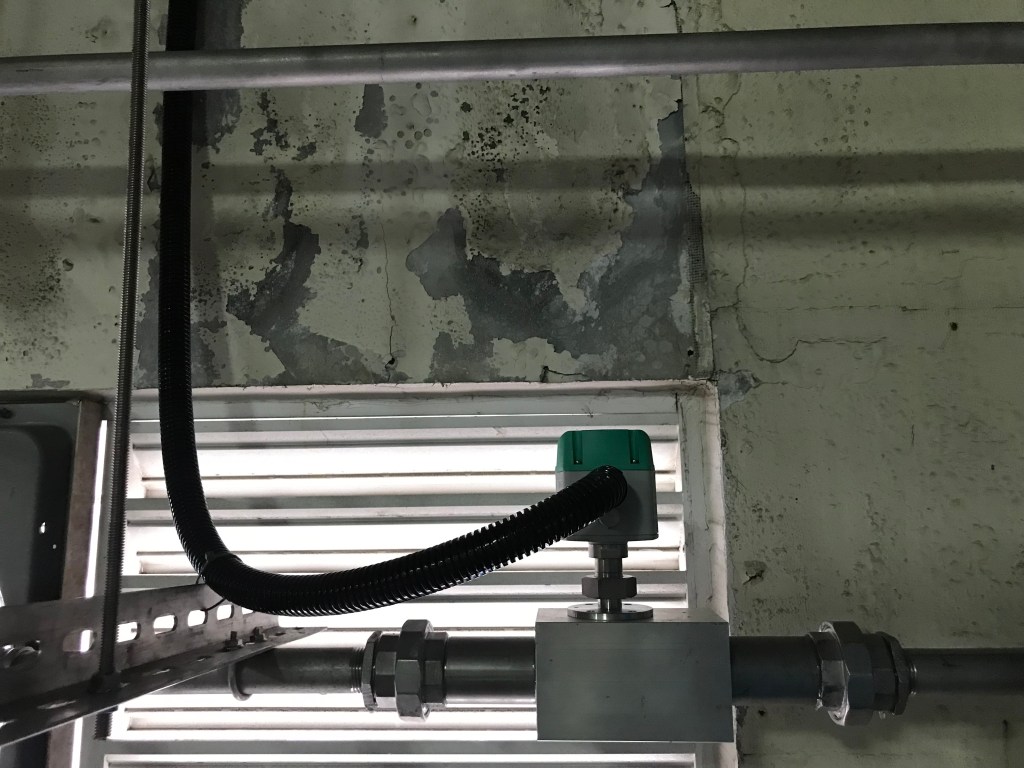

- 即時壓差監測（Dynamic Delta-P Monitoring）：於關鍵精密過濾器兩端加裝電子壓差感測器。一旦濾芯因攔截超標顆粒而出現阻力增加，系統會自動發出預警，避免濾芯因壓差過大導致結構擊穿（Breakthrough）或濾材二次脫落。
- 定期粒子計數檢測（Laser Particle Counting）：服務團隊定期使用高解析度雷射氣體粒子計數器，於末端採樣口進行實地檢測，提供固態顆粒數量分佈報告。
- 全生命週期履歷與維護月報：詳實記錄每一次管路吹掃（Purging）、濾芯更換週期，並將數據整合為可視化的品質管理月報，滿足實驗室 ISO/IEC 17025 或 GLP/GMP 的合規性審查需求。
七、 結論與專家級技術宣告
綜上所述，粉塵與固態顆粒污染是導致高階質譜分析基線不穩、隨機尖峰與靈敏度漸進式衰減的幕後隱形殺手。未來服務工業的 GoUseAir Service 平台，藉由日本岩田 ANEST IWATA 無油渦卷式空壓機的無油核心技術，從源頭降低油類衍生微粒的汙染源；配合科學的多級過濾硬體配置與數位化監測管理，減少極小化固態顆粒進入質譜系統的物理風險，為科研實驗室構築一座符合氣體品質需求穩定的 CDA 與氮氣穩定供應平台。
註記：本文旨在追求極致的風險控管，文案旨在論述科學防護機制，系統在實際運轉中將依據不同的現場環境與大氣條件進行動態調校，以達到消弭物理顆粒污染之最佳成效。
