當背景碳不來自樣品：TOC分析儀如何選擇穩定、低碳污染的CDA與氮氣？

一、總有機碳 (TOC) 分析儀的運作原理與核心挑戰

總有機碳分析儀（Total Organic Carbon Analyzer, 簡稱 TOC） 是定量水樣、溶液或固體中有機物碳總量的關鍵精密分析設備。TOC 不針對特定單一化合物進行定性，而是將樣品中的所有含碳物質轉化為二氧化碳（CO₂），再利用非分散式紅外線偵測器（NDIR）等技術進行定量。因此，它是評估超純水、製藥用水、半導體製程水及環境廢水「整體有機污染程度」的黃金標準。

在半導體與製藥產業中，極微量的有機碳（ppb 級別）都可能導致製程良率下滑或藥品確效失敗。然而，許多實驗室常面臨「分析背景值（Blank Value）偏高且不穩定」的痛點，其根本原因往往不在於樣品本身或試劑污染，而是源自不合格的儀器載氣與輔助氣源。

二、 TOC 分析儀的分類與氣體消耗點

根據樣品基質與偵測範圍的不同，TOC 分析儀主要分為兩大技術路徑：

1. 高溫燃燒催化氧化型 (High-Temperature Combustion)

• 原理：樣品在 680°C 至 950°C 的高溫下，於富氧載氣與催化劑（如 : 鉑觸媒）環境中燃燒，將有機碳完全轉化為 CO₂ 後送入 NDIR。
• 適用性：氧化能力極強，適合高鹽度水、廢水、含有懸浮顆粒的樣品，或搭配固體進樣模組分析土壤與材料。

2. 濕式 UV / 過硫酸鹽氧化型 (Wet Chemical UV/Persulfate)

• 原理：利用強紫外線（UV）照射配合過硫酸鹽氧化劑，在較低溫度下將有機物氧化為 CO₂。
• 適用性：對低濃度（ppb 級）碳具有極佳的靈敏度與重現性，是製藥純水與超純水線上監測的主流。

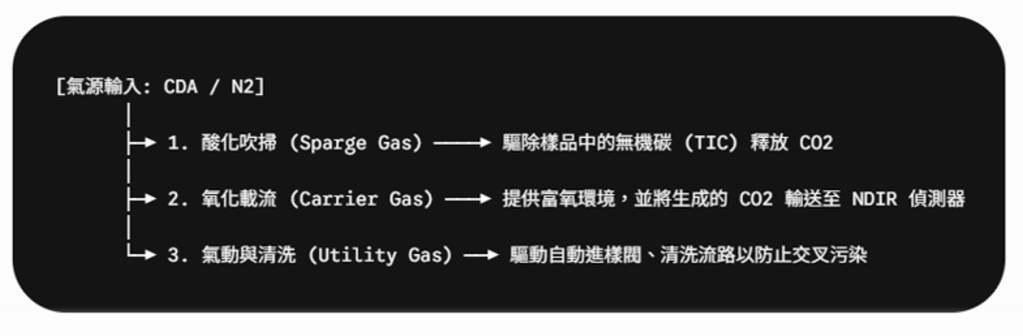

氣體在 TOC 分析儀中的三大關鍵角色

TOC 系統內部的運作流程高度依賴持續且高純度的氣體供應：

三、背景碳（Background Carbon）的致命威脅與氣體品質標準

由於 TOC 分析儀本質上是在「量測碳」，因此載氣中若含有微量的二氧化碳（CO₂）、一氧化碳（CO）、甲烷（CH₄）或揮發性有機化合物（VOCs/烴類），都將直接轉化為系統的「背景碳」。

1. 氣源不合格對分析數據的具體影響

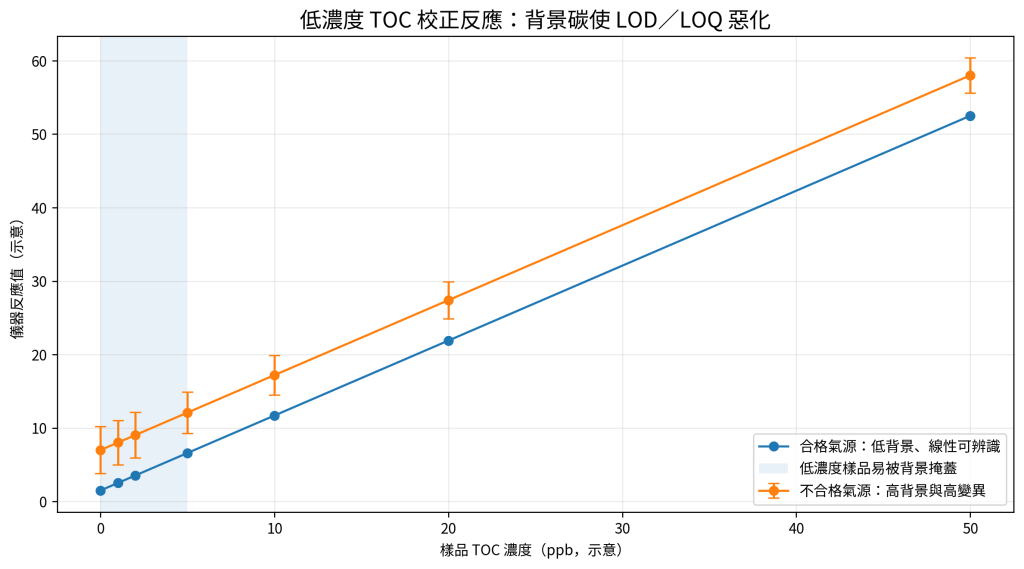

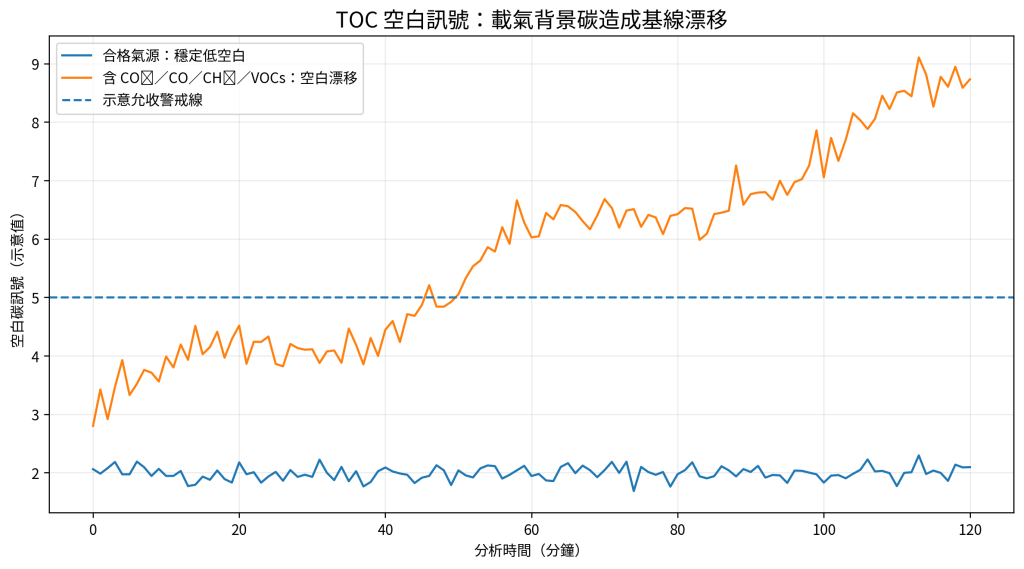

• 空白漂移與極限惡化：載氣中的碳含量波動會造成基底空白值（Blank）大幅漂移，使低濃度（ppb 級）樣品被 background 訊號掩蓋，嚴重拉高儀器的偵測極限（LOD）。
• 記憶效應（Memory Effect）：若氣源中含有微量油霧（即使是微量油蒸氣），油分子會吸附於氣路管壁、電磁閥 O-ring 或催化劑表面。這種油污染很難被快速吹掃乾淨，會形成持續釋放碳源的「記憶效應」，導致即使更換了高純度氣源，背景值依然居高不下。

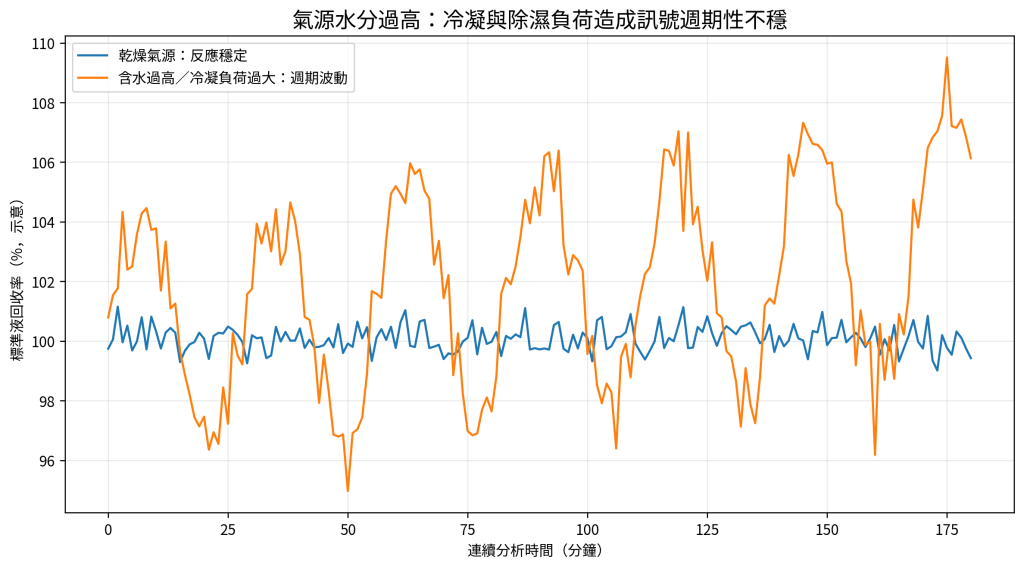

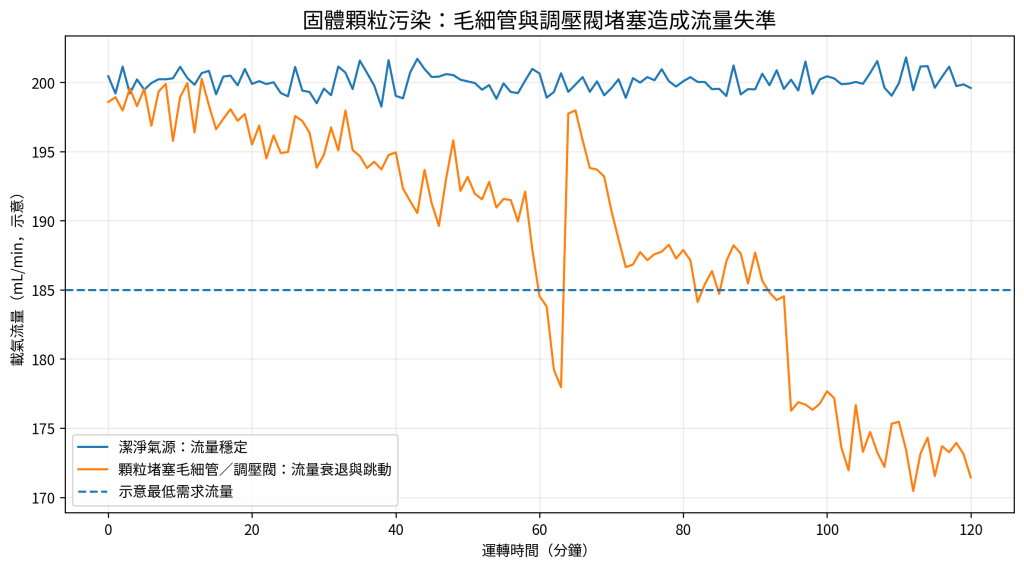

• 物理性損害：氣源中的水分過高會加重儀器內部冷凝除濕器的負荷，甚至造成電磁閥腐蝕；而固體顆粒物則會堵塞精密毛細管與調壓閥，導致流量失準。

2. TOC 儀器原廠對氣體品質的嚴苛指標

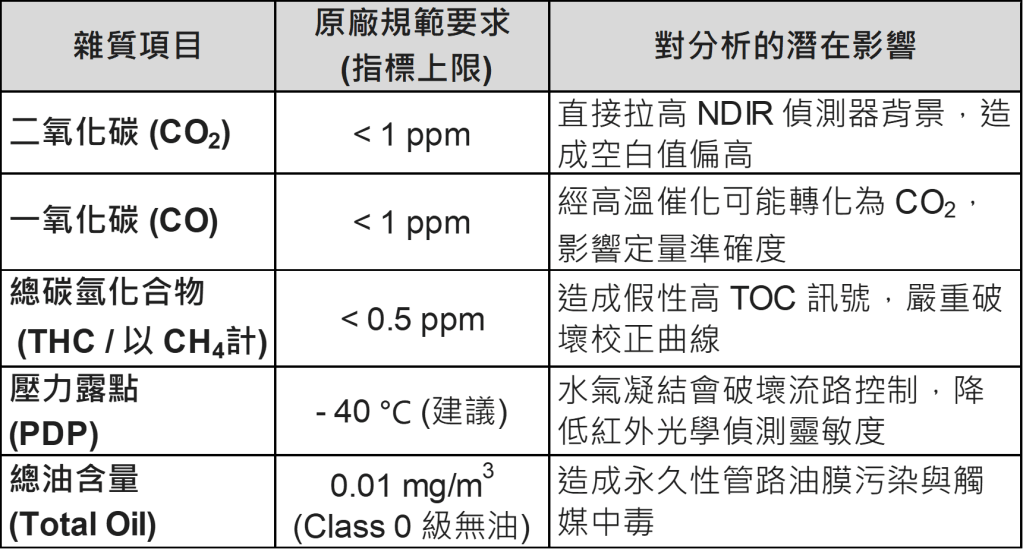

以市場主流品牌（如 Shimadzu TOC-L 系列等）為例，原廠對於高純度空氣（或氮氣選配）的雜質限制極為嚴格：

四、科研實驗室級氣體基礎設施：壓力、流量與穩定性規劃

在建構實驗室供氣系統時，必須擺脫單一設備的點狀思維，將其視為一套系統工程。

• 流量與壓力的冗餘設計：單台 TOC 載氣連續流量雖僅約 150~300 mL/min（固體模組或吹掃狀態下瞬間峰值可達約 400~600 mL/min，但前端 CDA 系統必須能夠承載實驗室多台分析儀器（如 ICP-OES、GC-MS）同時運行的集體總流量。

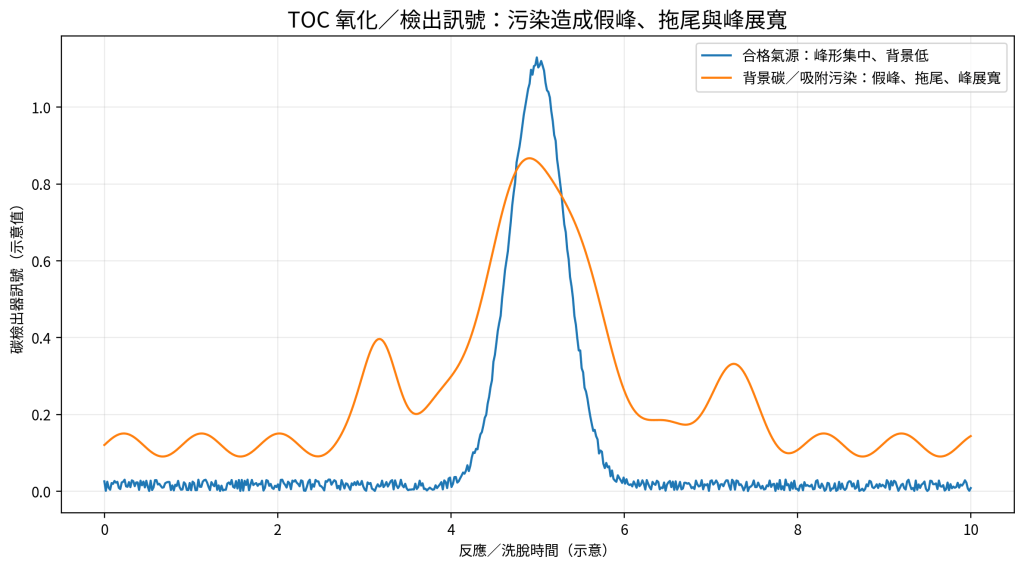

• 瞬態壓力波動控制：當空壓機進行啟停、自動排水，或氮氣產生器（PSA）進行均壓切換時，前端供氣壓力不可產生突波。入口壓力波動會直接干擾 TOC 的質量流量控制器（MFC），導致 CO₂ 輸送時間改變，進而使分析峰形展寬或峰面積異常。
• 多層級淨化與監控機制：完整的供氣系統架構必須遵循以下工藝流程：

[無油空壓機源頭] ──► [緩衝穩壓罐] ──► [冷凍乾燥 / 吸附乾燥機] ──► [精密除塵過濾] ──► [活性碳] ──► [零級空氣產生器] ──► [終端精密減壓與多點流量/露點監測]

五、日本 ANEST IWATA 無油渦卷空壓機：TOC-Grade 氣源降低油蒸氣污染機率的起點

要徹底杜絕背景碳污染，最根本、最有效的防禦策略是從源頭降低「碳氫化合物（油）的汙染源起點」。這正是 ANEST IWATA 日本岩田無油渦卷式空壓機 成為科研實驗室頂級 CDA 基礎設施核心的原因。

1. ISO 8573-1 Class 0 零級無油技術

傳統微油空壓機即使後端加裝多級高活性碳過濾器，在長期運行、溫度升高或過濾飽和時，仍有極高風險發生油氣「穿透（Breakthrough）」污染氣路。ANEST IWATA 無油渦卷式空壓機在壓縮腔內完全不使用任何潤滑油，獲得國際 ISO 8573-1 CLASS 0 頂級無油認證。

• 無油優勢：源頭零油，意即後端純化設備（如分子篩、活性碳塔）只需全力處理空氣中原有的環境碳，而無需額外負擔空壓機自身產生的油霧，大幅延長耗材壽命並保障系統安全性。

2. 極致安靜與低振動，契合科研環境

實驗室與共儀中心對噪音控制要求極高。ANEST IWATA 渦卷式壓縮技術採用漸進式壓縮，氣流連續、無脈動。

• 靜音表現：運行噪音低至 45~52 dB(A)，即使直接安裝於儀器室旁，也完全不干擾科研人員與精密分析工作。

3. 提供高穩定度的 N₂ 產生器前端氣源

許多 TOC 機型或實驗室其他分析設備（如 LC-MS）需使用高純度氮氣。ANEST IWATA 空壓機輸出之高品質、低含水、無油的 CDA，是 PSA 氮氣產生器最理想的進氣源，能有效避免 PSA 分子篩因油污染而中毒失效，確保氮氣純度長期穩定在高純度狀態。

六、GoUseAir Service 的 PaaS/AaaS 創新整合方案

針對高精密度科研實驗室對於「不中斷、高品質、可追溯」氣體供應的嚴格要求，未來服務工業（NextUT Service） 推出了創新的 GoUseAir Service (PaaS / Air-as-a-Service) 訂閱制氣源解決方案。

GoUseAir Service 改變了傳統「買斷空壓機設備並自行摸索保養」的被動模式：

1. 一站式氣源交付：將 ANEST IWATA 無油渦卷式空壓機、高效率乾燥過濾、TOC/ICP-OES 專用超純化零級空氣模組、儲氣穩壓設備與末端精密調壓全面整合。
2. 數據可視化與品質追溯：系統可配備線上壓力、流量與露點感測器，提供即時數據監控，並可輸出符合實驗室認證（如 TAF、ISO 17025）所需的氣體品質歷史紀錄。
3. 無憂維護與彈性擴充：由專業技術團隊進行主動式預防性保養與備援配置，確保線上 TOC 監測或核心研究24小時不中斷，將重資產的設備採購（CAPEX）轉化為高效率的服務支出（OPEX）。

七、實驗室 TOC 供氣系統規劃檢核清單 (Selection Checklist)

在規劃或優化您的實驗室 TOC 氣源系統前，建議與未來服務工業的技術工程師共同檢視以下關鍵指標，量身打造最合規的供氣方案：

• 儀器規格確認：收集實驗室所有 TOC / ICP-OES 儀器的廠牌、型號、氧化方法與進氣口規格。
• 氣體類型需求：確認是否需要同時供應 CDA、高純空氣與高純氮氣，並釐清純度指標（如 CO₂ & THC < 1 ppm）。
• 總流量與峰值計算：加總所有儀器的日常連續消耗流量，並乘上至少 1.5 倍的安全冗餘係數，作為空壓機選型依據。
• 前端無油化確認：確保空壓機源頭採用 ANEST IWATA Class 0 無油渦卷式主機，根絕系統油霧污染與背景碳記憶效應。
• 環境純化評估：針對進氣端可能吸入的環境廢氣（如鄰近停車場或化學排煙櫃），配置對應的催化燃燒或活性碳純化塔。
• 運維模式評估：考量是否有足夠人力進行日常排水、更換濾芯與活性碳，或選擇 GoUseAir 訂閱制託管服務 以確保氣體品質長期不打折。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫 未來服務工業 科研實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / sales@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務
