日本生醫製藥與食品生技業的首選：為何 ANEST IWATA 無油渦卷式空壓機系統是場域系統認證的關鍵？

1.市場背景：台日生技製藥與科研產業的共通挑戰

在台灣與日本，生醫科研、食品加工及生物技術產業多屬中小型規模，廠房或機構多位於地狹人稠的商辦大樓、科學園區或住商混合區。

  • 主流動力需求： 設備馬力數集中在 10HP 至 30HP（特別是 7.5HP 與 20HP 最為常見）。
  • 法規趨勢： 日本政府自 2021 年起強制食品飲料產業導入 HACCP（食品安全風險管理制度），使壓縮空氣品質成為稽查重點。

2.核心痛點：高標準下的三難困境

針對科研實驗室與食品廠辦，空壓系統必須同時解決以下問題：

  • 純淨度： 必須達成 ISO 8573-1 Class 0 國際認證，確保 100% 無油污染。
  • 空間與噪音： 都市化廠辦要求極低的運轉分貝（靜音需求），並需縮減機房佔地面積。
  • 成本與穩定： 追求建置成本（CAPEX）與維修成本（OPEX）的平衡，並需避免單機故障導致停線。

3.ANEST IWATA 多模組無油渦卷系統：全方位解決方案

日本岩田（ANEST IWATA）SLP 系列憑藉以下技術優勢，成為生醫與食品業界的技術標配：

  • 國際級無油認證： 全系列取得 Class 0 證書，從源頭杜絕油份接觸產品。

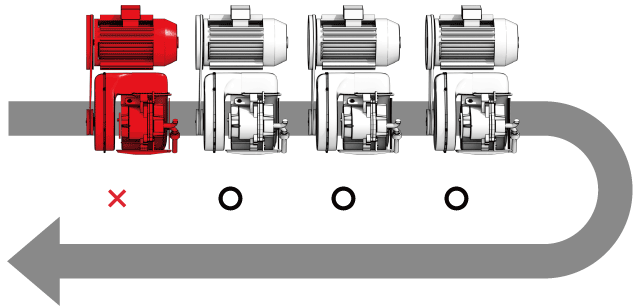

  • 多模組備援設計（Risk Management）： 採多主機並聯運行，若單一模組需維護，其餘模組可持續供氣，實現**「零停機風險」**。

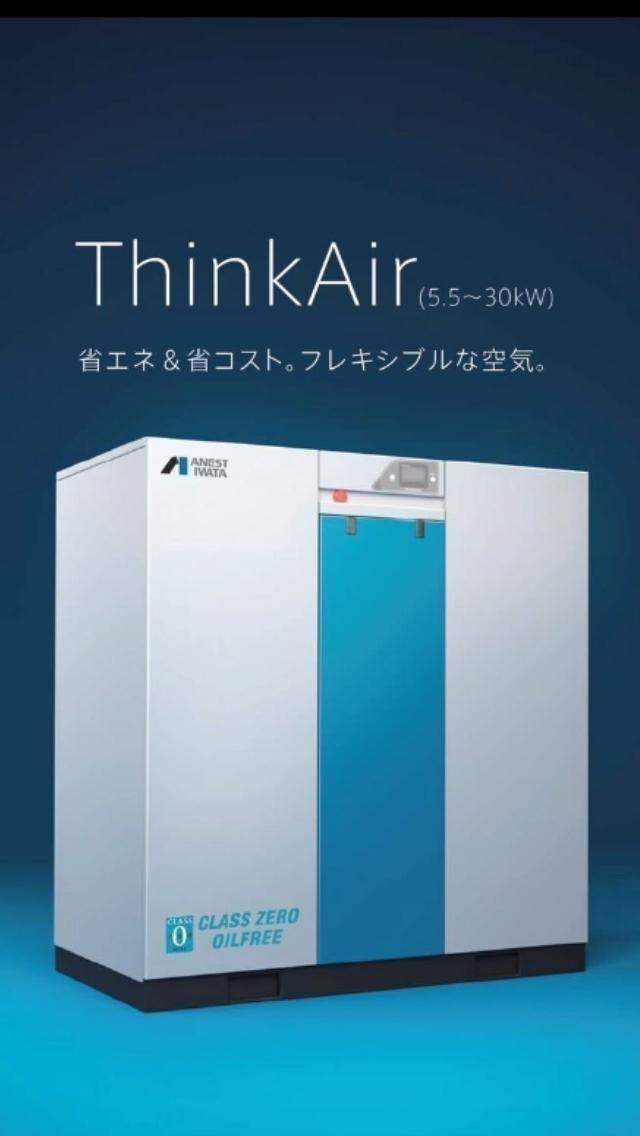

  • 超越變頻的節能表現： 透過智慧壓力開關控制（Think-Air），根據實際用氣量自動切換運行模組數，節能效益優於傳統單機變頻。
  • 長壽命設計： 搭載均等磨潤設計，大幅延長耗材更換週期，降低長期維護負擔。
  • 靜音與緊湊： 渦卷式技術天然的低震動特性，配合垂直整合設計，極大化節省實驗室寶貴空間。

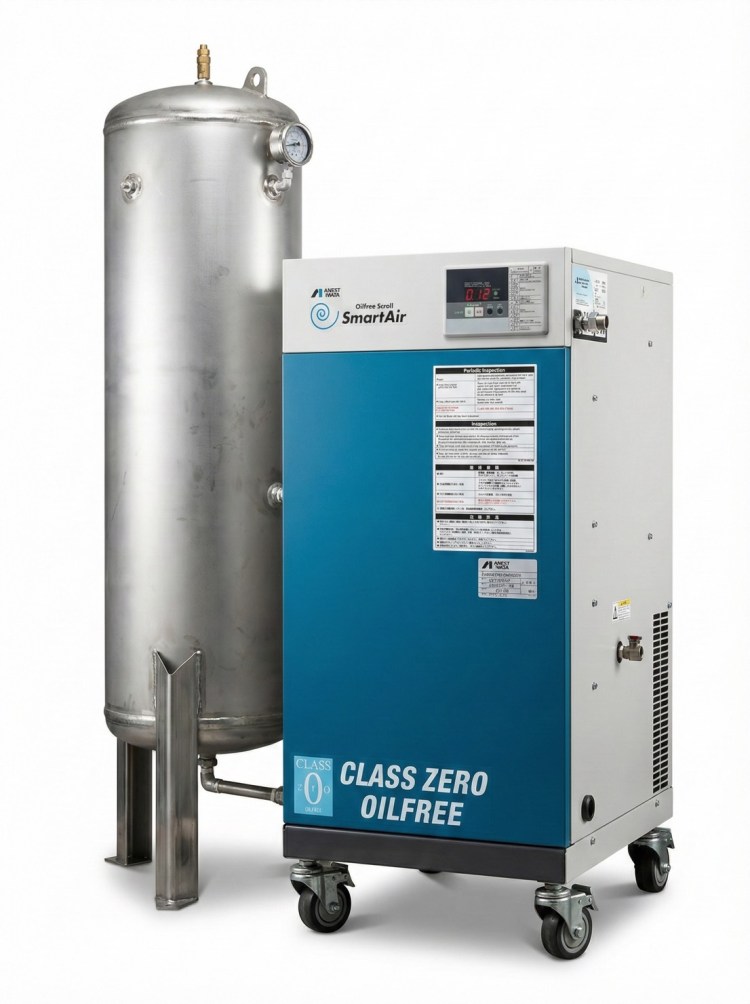

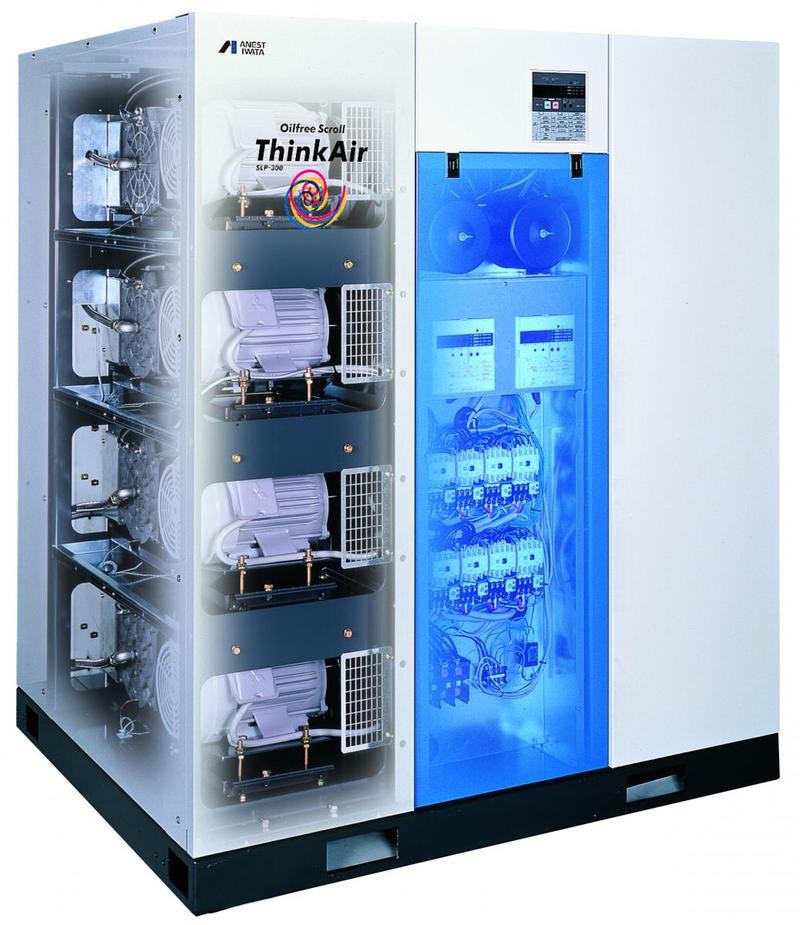

SLP EG多模組無油渦卷空壓機系列

4.跨領域整合：從壓縮空氣到氮氣

日本岩田進一步發揮噴塗技術專業，為生醫製藥與食品工業提供**「全系統整合服務」**：

真空與食液系統： 針對食品充填、藥液輸送等末端製程，提供無污染的輸送解決方案。

壓縮空氣系統： 提供動力源與儀表用氣。

氮氣產生機系統： 整合無油空壓機，為藥品包裝或食品充氮保鮮提供高純度氮氣。

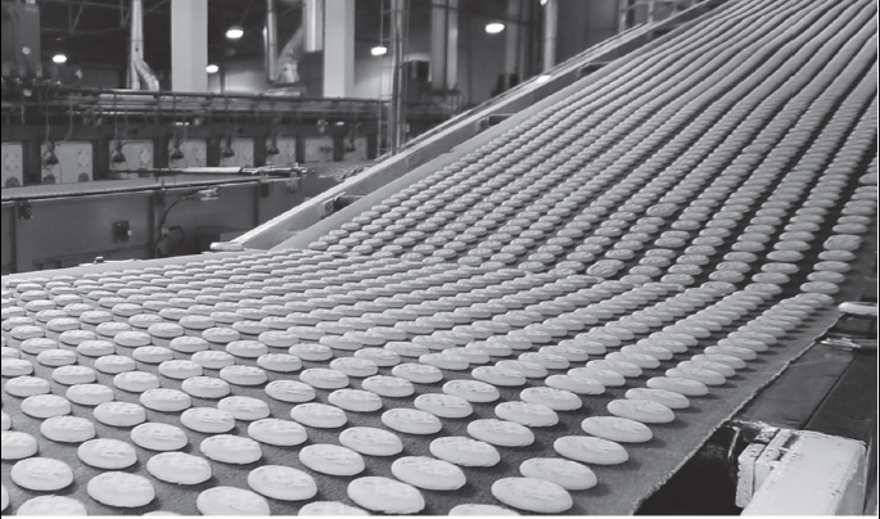

食品業從源頭到使用製程解決方案

瞭解更多日本岩田ANEST IWATA無油渦卷式空壓機系統的應用? 到 科研實驗室空壓機系統 逛逛!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw 洽詢

珍愛我們的故鄉

宜蘭縣 壯圍鄉

日本岩田 (ANEST IWATA) 無油渦卷式空壓機：生醫製藥與科研實驗室的純淨空氣核心解決方案

在現代生醫製藥工廠與高精密科研實驗室中，「壓縮空氣」不僅是動力來源，更是直接影響實驗精度與產品品質的關鍵媒介 。日本岩田（ANEST IWATA）作為無油渦卷技術的先驅，其開發的無油渦卷式空壓機系統，憑藉ISO 8573-1 Class 0 認證 、極限靜音設計 與多模組節能技術 ，已成為全球頂尖研究機構的首選。

一、核心技術：為什麼「圓的」更可靠？

日本岩田自 1991 年研發出世界第一台無油渦卷式空壓機以來，始終堅持「圓的更可靠、更耐久」的設計理念 。其核心優勢在於：

1. 業界領先的機體壽命

相較於一般品牌約 20,000 小時的機體壽命，日本岩田的無油渦卷機體在正常保養下，商轉宣稱壽命可達 30,000 小時以上，實際驗證壽命更突破 40,000 小時 。這對需 24 小時運作的生醫培養或長期科研監測至關重要，能有效降低因停機維修產生的實驗中斷風險。

2. 專利耐磨自動補償技術

岩田渦卷機體採用專利**「耐磨自動補償磨損間隙密封芯條 (Tip Seal)」** 。這種高分子材料能隨運轉自動伸展，精確縮小定渦盤與動渦盤之間的間隙，確保長期運轉下的風量輸出穩定，不會因磨損導致效率大幅下降。

二、針對生醫與實驗室環境的優化設計

科研與製藥環境對空間、噪音及空氣品質有極其嚴苛的要求，日本岩田對此提供了針對性的解決方案。

1. 絕對純淨：ISO 8573-1 Class 0 無油認證

生醫製藥嚴禁油氣污染。日本岩田無油渦卷式空壓機取得國際 Class 0 認證，保證壓縮空氣 100% 不含油 。

  • 預防 PM2.5： 避免化學潤滑油氣影響密閉空調空間的空氣品質 。
  • 保護精密儀器： 防止精密電磁閥因油水乳化導致故障，確保 LC-MS 或 GC 等儀器的測量精度 。

2. 超靜音運轉：營造友善研究環境

噪音是實驗室工作者的隱形健康殺手。岩田設計出全球工業級最低運轉噪音，最低僅 41dB 至 49dB 。

  • 低噪音優勢： 即使放置於實驗室內或鄰近辦公區，也不會干擾工作專注力，更無需額外建造昂貴的隔音房 。

3. 直立式結構：節省昂貴都會空間

針對地價高昂的生醫園區，岩田採用直立式機構設計 。

  • 空間利用率： 以 30hp 多模組機型為例，其佔地面積顯著優於傳統單模組螺旋機型 。
  • 靈活配置： 附帶角輪設計，方便研究人員根據實驗室佈局自由移動調整 。

三、持續節能：多模組智慧控制系統

傳統空壓機在低負載時仍需維持高能耗運轉，而日本岩田研發的**「多模組交替運轉技術」**則打破了此限制 。

1. 用多少、開多少

系統根據實際空氣消耗量自動啟閉壓縮模組。當需求降低時，不必要的模組會立即停機（發停控制），實現最優節能效果 。

2. 均等磨潤與備機功能

  • 壽命延長： 透過智慧切換運轉模組，確保各機體磨損均勻 。
  • 無須額外備機： 若單一模組需保養，其餘模組仍可繼續供氣，省下一整台備機的購置與維護成本 。

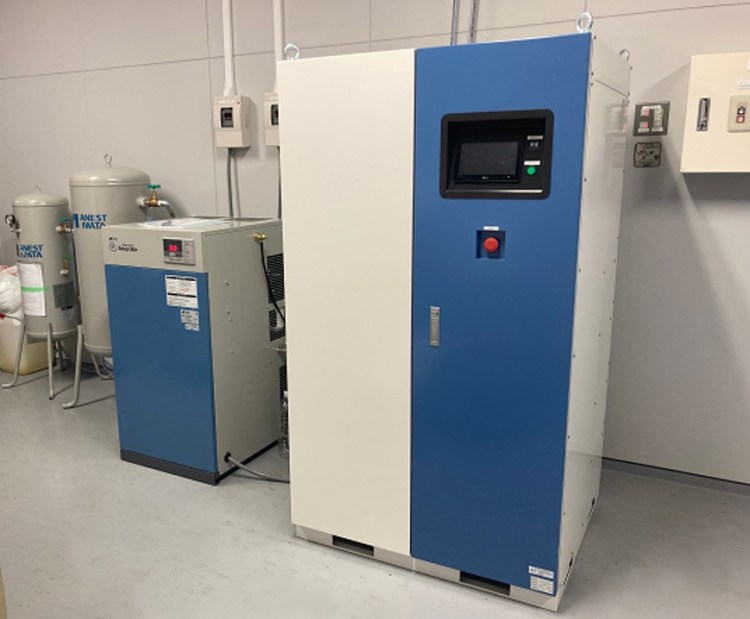

四、科研實驗室整合方案：氮氣產生機應用

針對生醫實驗室常見的氮氣需求（如 LC-MS、GC-MS、原子吸收光譜儀），未來服務工業 (NextUT) 提供日本岩田高品質氮氣產生器組合 。

1. 膜分離式與 PSA 型氮氣產生器

  • NM 系列（膜分離）： 純度 97%~99.9%，適用於液相層析質譜分析儀 (LC-MS) 。
  • NPS/NPK 系列（PSA 型）： 純度高達 99.99%~99.999%，專為氣相層析儀 (GC) 及元素分析儀設計 。

2. 系統一體化優勢

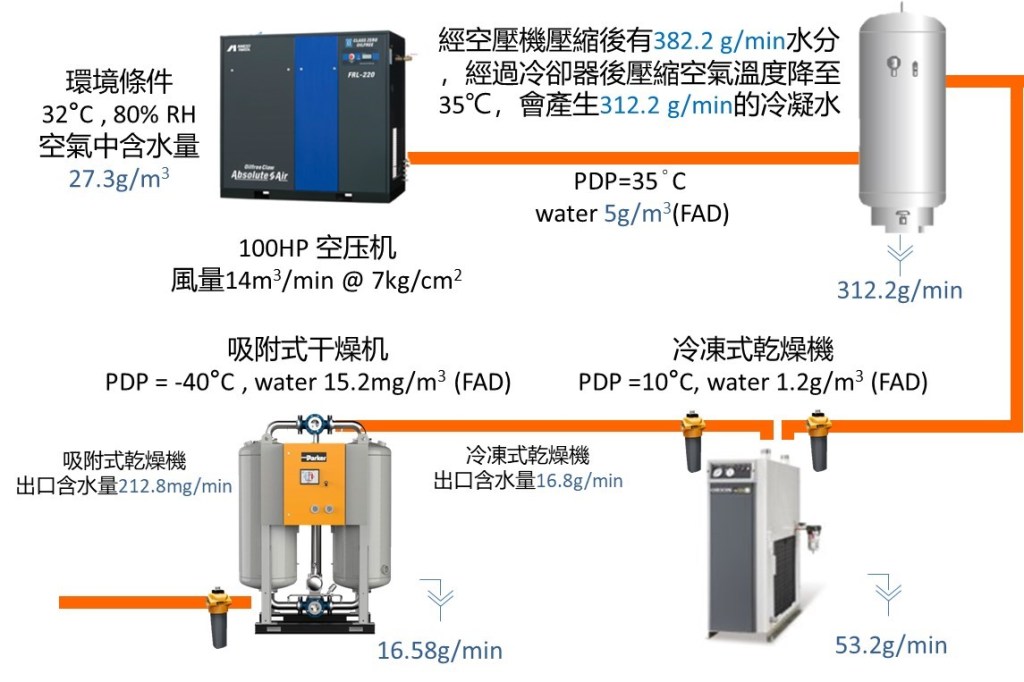

將岩田無油空壓機與氮氣產生機串聯，可提供持續乾燥、潔淨的高純度氮氣 。配合 Orion 冷凍式乾燥機（熱交換器內部鍍鎳處理，防銹防阻塞）與 Parker 精密過濾器，可建構完整的 Clean Dry Air (CDA) 系統 。

五、 典型應用場景對照表

根據實驗需求，研究機構可選擇不同的供氣配置：

應用設備建議配置關鍵價值
LC-MS 質譜分析SLP-22EFD + NM 系列穩定流量、高純度氮氣、防止油汙干擾
GC / AAS 光譜分析  SLP 渦卷式 + NPS 系列提供極低露點 (-40°C) 的純淨載氣
微粒子分析 / 流變儀  SLP 系列無油渦卷氣流平穩，不影響精密感測器讀值
3D 列印醫材 / 手套箱集中供氣系統 (SLPS)高可靠度、多模組備援、長效節能

六、結論：值得一試的長期投資


魔鬼藏在細節裡，每個項目到整機都必須注意系統化細節，才能成就整體空壓機的節能。選擇日本岩田無油渦卷式空壓機，不僅是選擇一台機器，更是選擇一種**「安心、節能、健康」**的工作方式 。

  • 降低總擁有成本 (TCO)： 透過節省電費、空間、維修費及備機採購費，能在設備生命週期內創造巨大經濟效益 。
  • 永續科研： 專為 15 年以上機體使用年數設計，支持機構的長期研究計畫 。

未來服務工業股份有限公司 (NextUT) 提供全方位的岩田解決方案與專業售後技術支持，確保您的科研環境擁有最純淨的呼吸。

瞭解更多日本岩田ANEST IWATA無油渦卷式空壓機系統應用? 到 科研實驗室空壓機系統 逛逛!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw 洽詢!

珍愛我們的故鄉

花蓮縣 吉安鄉

醫療院所無油壓縮空氣解決方案：日本岩田 (Anest Iwata) 渦卷式空壓機與氮氣系統應用指南

核心摘要

在現代醫療與實驗室環境中，高品質的壓縮空氣是確保病人安全與研究精準度的關鍵。日本岩田 (Anest Iwata) 無油渦卷式空壓機系統，結合 ISO 8573-1 Class 0 認證，提供 100% 無油、極致靜音且高能源效率的解決方案。搭配 Parker Hannifin 過濾技術與 Tandem 備援機制，成為高壓氧艙、手術室及質子中心的首選系統。

一、醫療與生醫實驗環境對壓縮空氣的關鍵要求

醫療院所的CDA以及生醫實驗室研究級用氣不同於一般工業用氣，其標準極為嚴苛：

  • 潔淨度標準： 必須嚴格符合 ISO 8573-1 Class 0 國際認證，確保空氣中完全不含油分。
  • 物理特性： 需具備高度乾燥、無固態顆粒、有的應用場域並必須嚴格控制微生物與菌落數 (CFU)。
  • 穩定性與備援： 醫療供氣不容許任何中斷，系統必須具備 Tandem (並聯/備援) 運轉機制。
  • 低噪音環境： 為了維護病患休養品質及醫護人員的工作環境，設備必須具備低振動、低分貝運行的特性。

二、解決方案：日本岩田 (Anest Iwata) 無油渦卷式空壓機系統 (30hp 以下)

針對中小型系統及多模組化需求，日本岩田提供了領先業界的 One Air Solution。

1.技術優勢

  • 高效率節能： 較傳統無油往復式空壓機提升 20% 以上的能源效率，有效降低醫療院所的營運成本（OPEX）。
  • 多模組化設計： 採用多模組並聯運作，可根據實際用氣量自動切換運轉數量，並在維修時提供相互備援。
  • 市場實績： 在台灣、日本、泰國及美國醫療體系市佔率領先，擁有眾多醫學中心與質子中心實績，避免成為新技術的試驗品（白老鼠）。

2.醫療院所重點應用領域

  • 臨床治療： 稀釋氧氣輸送、藥物霧化治療。
  • 手術工具： 驅動骨刀、氣動鑽頭等精密手術器械。
  • 專科診間： 牙科診間用氣、高壓氧艙治療系統（HBOT）。
  • 尖端醫療： 質子中心設施、醫科大學研究室。

醫療院所多模組無油渦卷式空壓機

三、解決方案：實驗室高純度氮氣產生機系統決方案

針對生技實驗室與研究機構，結合岩田無油技術的氮氣解決方案可確保分析結果的精確度。

  • 應用場景： 液質聯用儀 (LC-MS)、樣品吹掃、細胞培養箱、低溫冷凍保存。
  • 核心組件： 整合國際領導品牌 派克漢尼汾 (Parker Hannifin) 的乾燥過濾系統，確保氮氣純度與系統穩定性。

四、未來服務工業的專業價值：全方位安全保障

未來服務工業」憑藉深耕醫療工程的專業經驗，為醫療院所量身打造安全用氣體系：

  1. Tandem 備援機制： 針對空壓機系統建立完善的冗餘設計 (Redundancy)，即使單一模組檢修，系統仍能維持 100% 供氣，確保高壓氧艙與手術室運行安全。
  2. 國際認證組件： 關鍵乾燥與過濾系統採用 Parker Hannifin 方案，嚴格控管空氣品質與固態顆粒。
  3. 全生命週期服務： 從規劃、安裝到後續維護，確保醫療院所能獲得持續、穩定的技術支持。

無油渦卷式空壓機應用實績

資料來源 : 未來服務工業 (空壓機械部門)

誠の心 讓客戶 安心！

瞭解無油渦卷式空壓機在醫療院所空壓機系統應用? 到 科研實驗室空壓機系統 走走!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw 洽詢

珍愛我們的故鄉

屏東縣 恆春鎮

有油式空壓機對食品安全與品質檢測的五大風險分析：無油 Class 0 壓縮空氣的重要性

專業洞察：破除壓縮空氣系統的淨化迷思

在科研實驗室與高品質精釀製程中，壓縮空氣常被視為「第四大公用設施」。許多業者雖宣稱使用「無油系統」，但在專業稽核下發現，其核心仍為需添加潤滑油的「油潤滑空壓機」，僅靠後端過濾裝置攔截油分。

兩大常見誤區：

非接觸誤區： 認為壓縮空氣僅驅動氣動閥、不直接接觸產品。然而，系統排氣後的微量油霧常隨環境擴散或透過意外洩漏污染檢測樣本與生產設備，造成不可逆的品質偏離。

過濾萬能論： 認為只要加裝精密過濾器就能達到無油等級。事實上，過濾器存在飽和失效風險，且無法過濾氣態烴（Oil Vapor）。

深度解析：有油式空壓機系統的五大潛在風險

基於食品安全管理體系（如 ISO 22000, FSSC 22000），有油式系統存在以下關鍵脆弱點：

風險項目影響描述(科研視角)
1.食品飲料回收 (Recalls)潤滑油微滴附著於產品，導致風味偏移或化學殘留，面臨整批銷毀與品牌損害風險。
2. 作業停線 (Downtime)有油系統維護項目繁雜（油濾、油分器、換油），任一組件故障或乳化現象即導致生產線中斷。
3. 安全規範 (Compliance)在嚴謹的品質認證下，有油系統需增加大量的監測與驗證成本，難以維持穩定的品質軌跡。

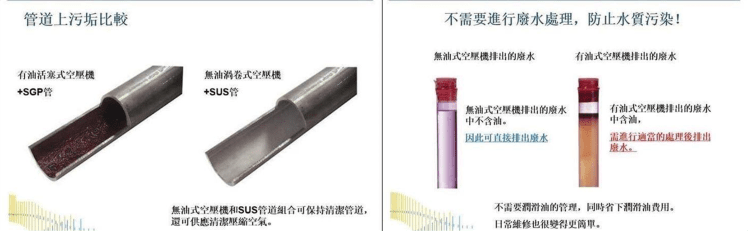

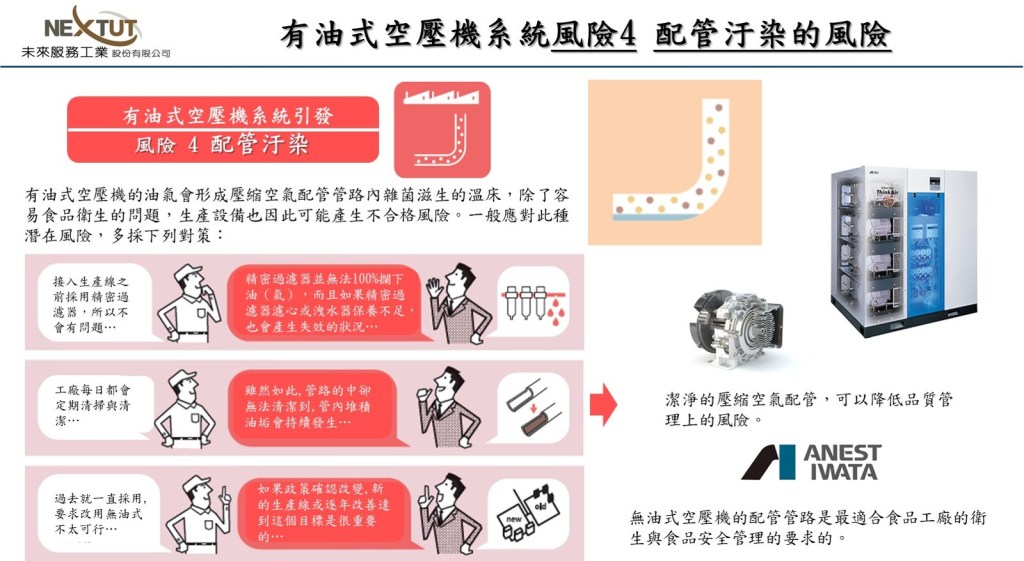

4. 配管污染 (Contamination)油氣於管線內冷卻積垢，成為細菌滋生的溫床與微生物污染源，極難透過清洗（CIP）徹底根除。

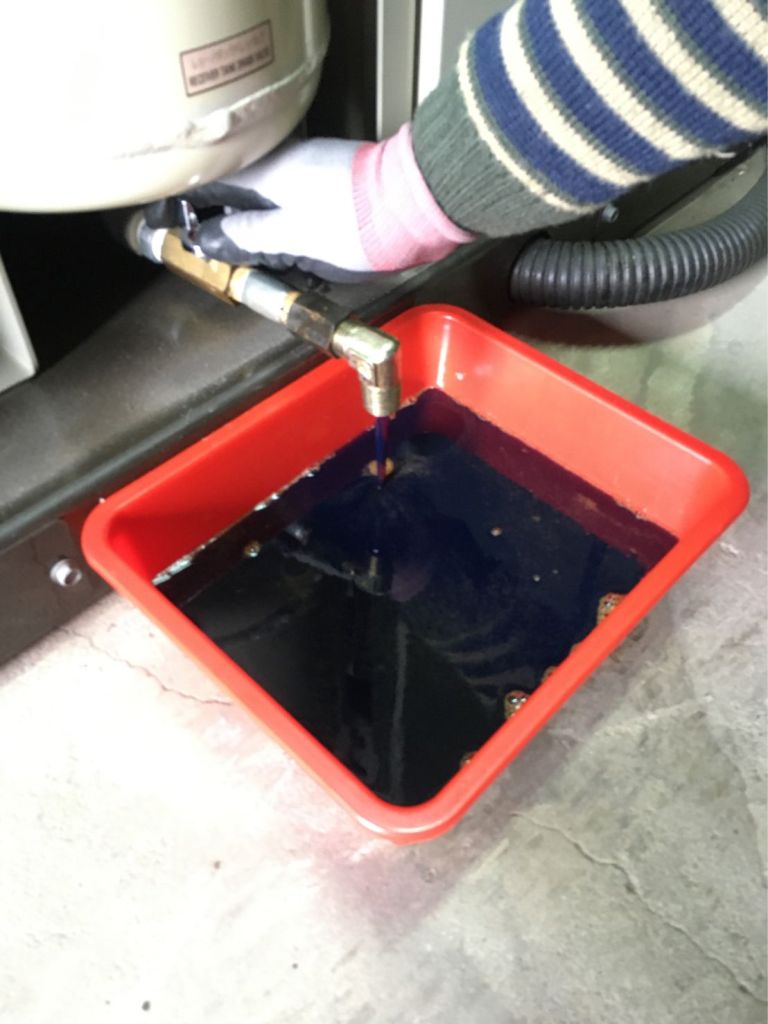

5. 油水處理 (Treatment)排放的冷凝水含有油脂，需額外支付昂貴的廢油水處理費用以符合環保法規。

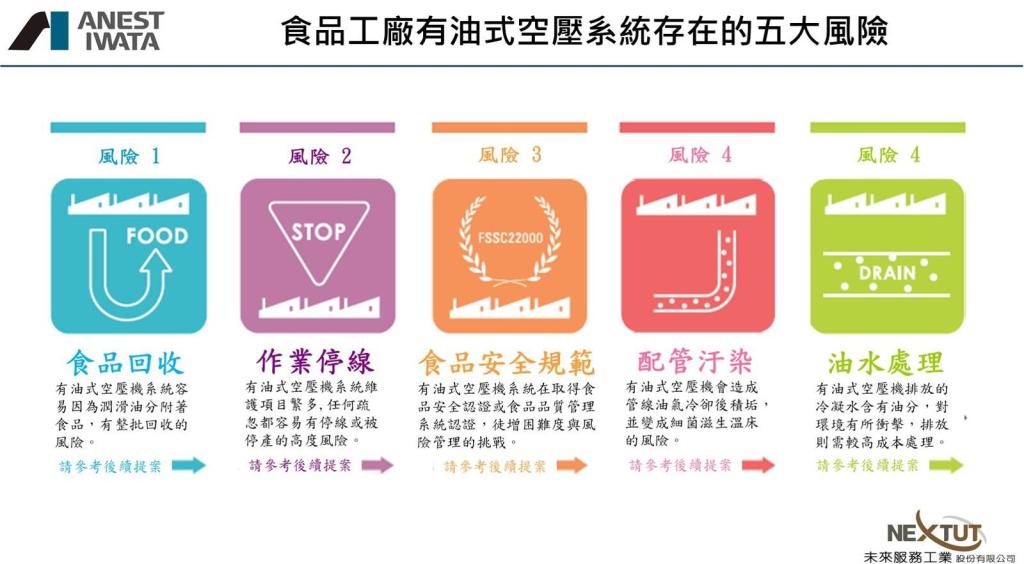

有油式空壓機對食品安全五大風險

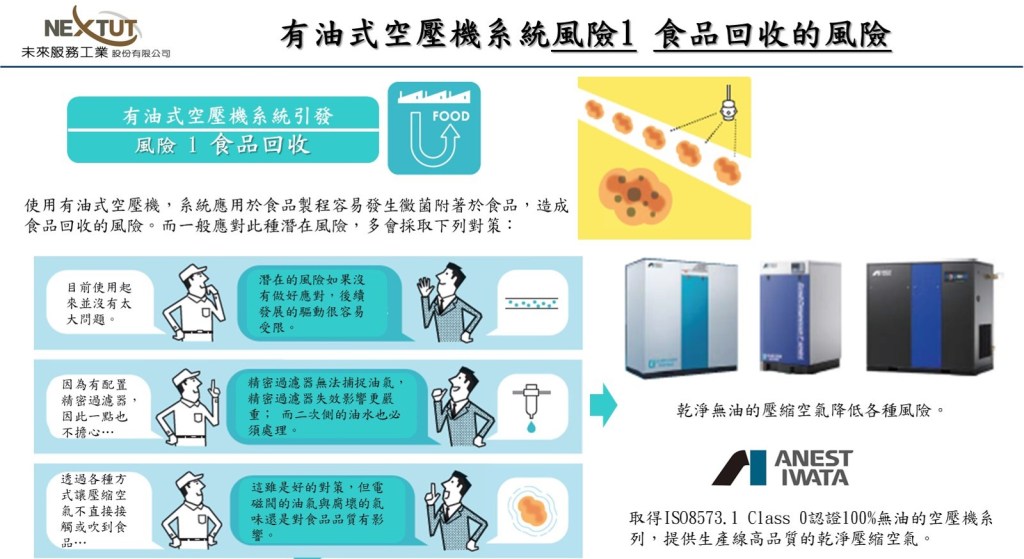

一, 食品回收的風險

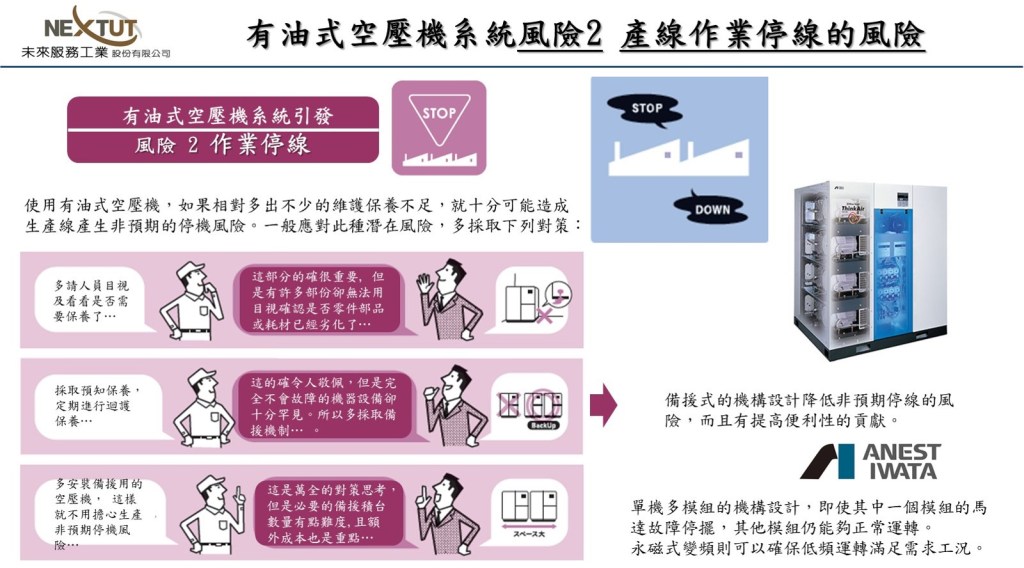

二, 作業停線的風險

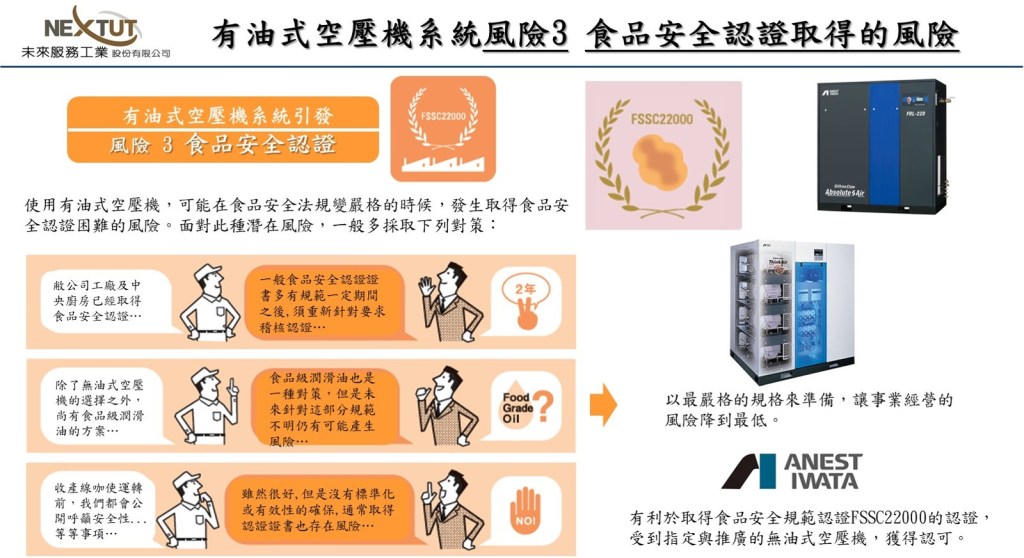

三, 食品安全規範申請的風險

四, 配管汙染的風險

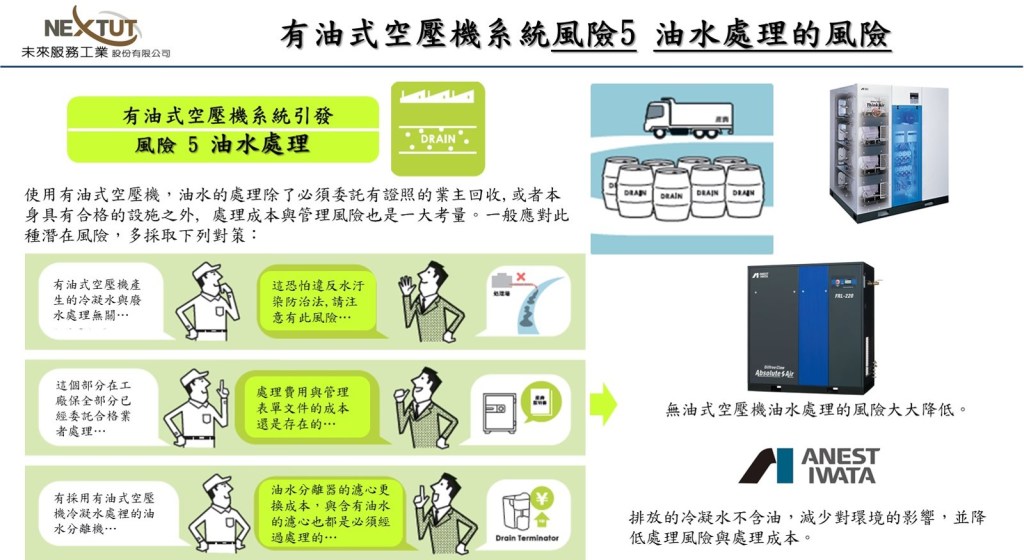

五, 油水處理的風險

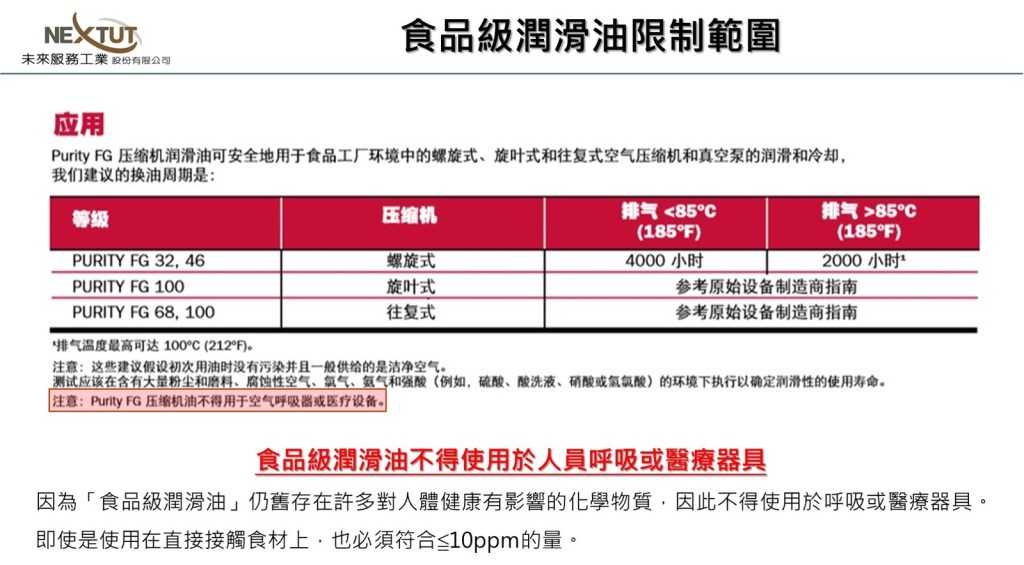

關於 H1 等級食品級潤滑油的科學現實

雖然 H1 等級潤滑油 被核准用於偶發性食品接觸，但根據美國 FDA 21 CFR 178.3570 規範，其含量不得超過 10ppm。

核心問題在於「監測機制」的缺失：

  • 動態漂移： 目前大多數食安認證並未強制要求企業「定期定量檢測」壓縮空氣中的含油量是否低於 10ppm。
  • 累積效應： 對於精細的科研檢測或長時間發酵的精釀啤酒，微量累積的油分可能干擾實驗數據或影響啤酒泡沫穩定性（Head Retention）。

結論： 為了根除法規歧異與國際通路稽核的不確定性，領先的食品品牌與實驗室已採取**「源頭阻斷」**策略——直接採用 ISO 8573-1 Class 0 認證的無油式空壓機。

解決方案：日本岩田ANEST IWATA無油渦卷式技術

針對精密實驗與精釀工藝，我們提供結合「極致潔淨」與「極靜音」的流體方案：

  • 無油渦卷式空壓機： 核心腔體完全無油，從源頭保證空氣 100% 潔淨。低震動、低噪音特性，完美契合研究機構與中小型精釀工坊。
  • 氮氣產生機 (PSA/Membrane)： 結合無油空氣源，生產高純度氮氣。用於啤酒充氮排氧、實驗室氣相層析儀 (GC) 載氣，確保產品不氧化、實驗不偏差。

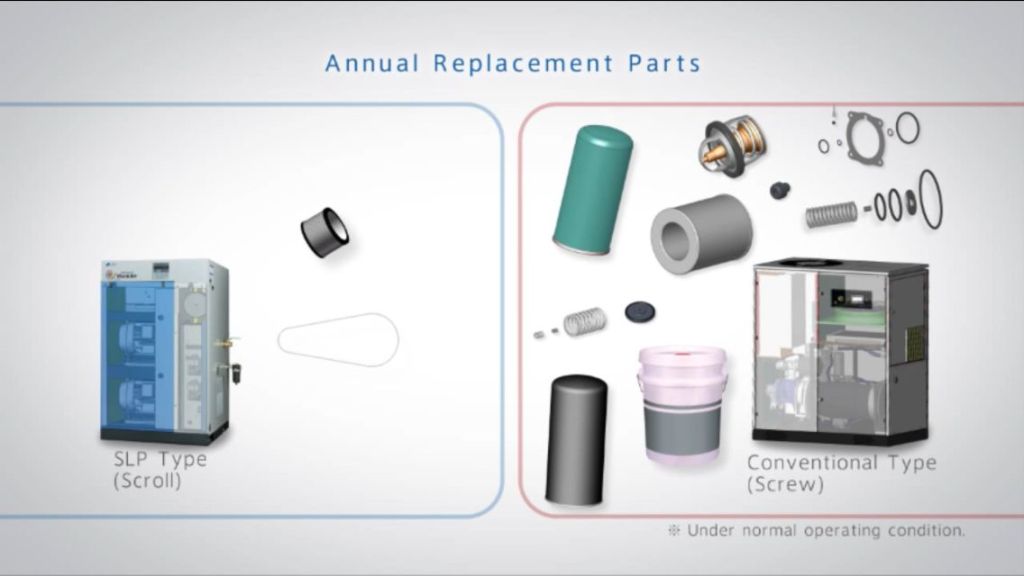

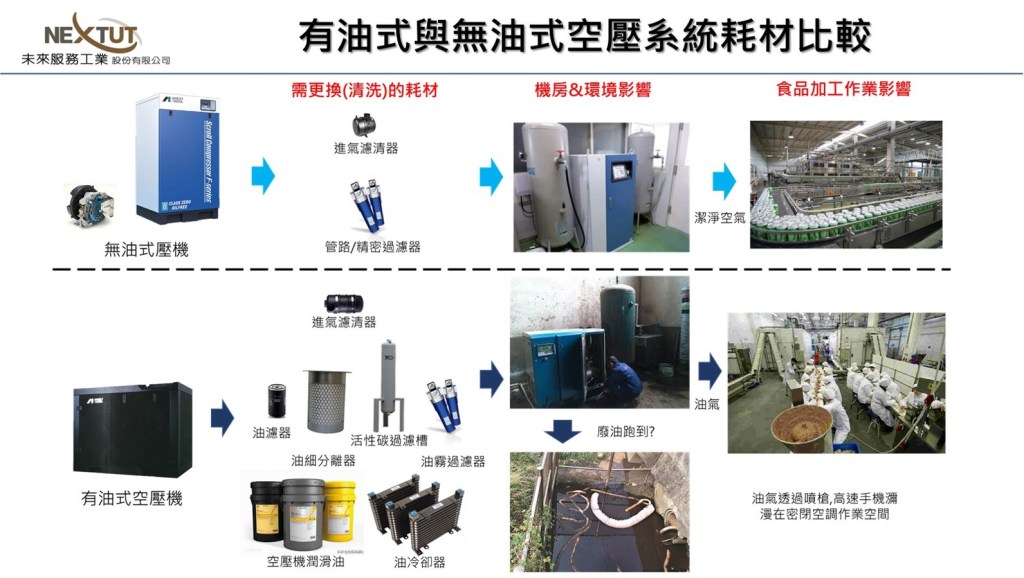

耗材優化比較： 無油系統省去了更換油濾、油精分離器及廢油處理的循環成本，將維護重點簡化為空氣濾芯與皮帶，大幅降低長期營運總成本 (TCO)。

瞭解日本岩田無油渦卷式空壓機在科研實驗室應用? 歡迎走訪 科研實驗室空壓機CDA系統 專業網站看看!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

台南 四草濕地

變頻無油螺旋式空壓機真的是節能首選嗎？

在科研與檢測環境中，壓縮空氣的能效與純淨度是影響營運成本與實驗準確性的關鍵。傳統觀念認為「變頻即節能」，但根據**工業技術研究院（ITRI）**的研究與實際數據模擬，在特定馬力區間內，多模組無油渦卷式空壓機展現了更優異的能效表現。

例如：螺旋式空壓機以一組公轉子 (Male Rotor) 與一組母轉子 (Female Rotor) 透過嚙合及齒型讓吸入的大氣容積產生變化而升壓，公母轉子尺寸太小時因為加工技術無法達到更小的配合公差精度，因此效率會大幅衰減，依據工研院的研究報告顯示，下列是各種馬力 (功率) 較適合的空壓機機構型式能效會最佳！

一、機構型式與功率的「最佳適配區」

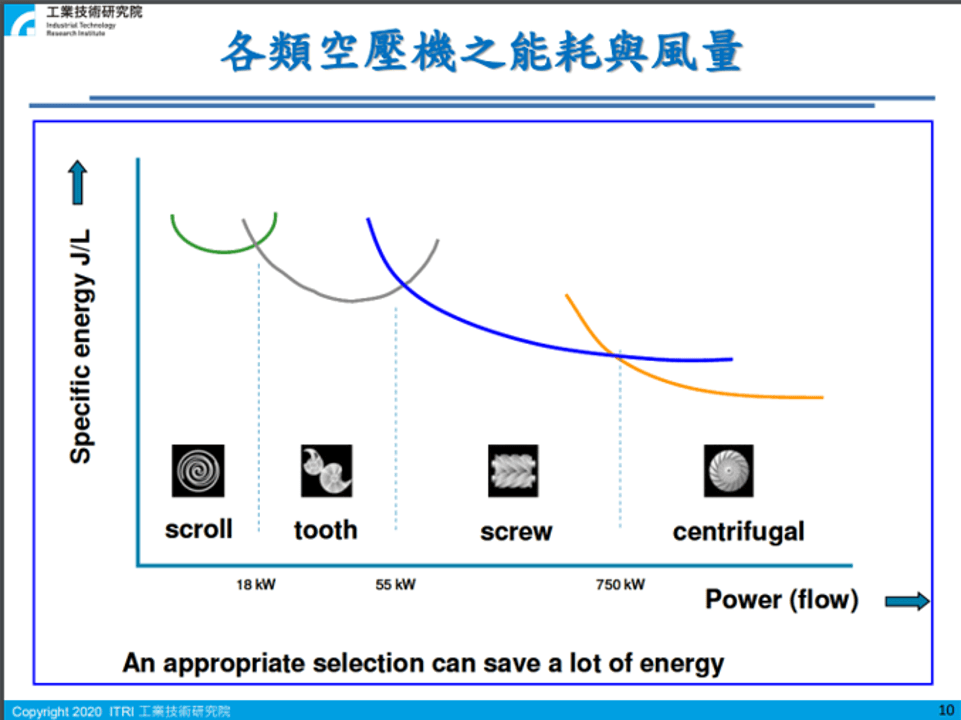

資料來源 : 工研院 康育民博士 空壓機節能技術報告 2020年

空壓機的效率並非恆定，而是深受其「壓縮機構」與「額定功率」的影響。根據工研院報告，不同馬力（Power）對應的能效最佳化（Specific Energy）如下圖：

關鍵發現：

18kW (約 25hp) 以下： 渦卷式 (Scroll) 為效率最佳機型，尤其在 3hp~10hp 區間表現最為卓越。

25hp~75hp： 旋齒式 (Tooth) 具備相對優勢。

50hp~500hp： 螺旋式 (Screw) 為主流高效選擇。

500hp 以上： 離心式 (Centrifugal) 具備最高能效。

關於往復式： 因每單位風量（CMM）能耗高達 8.8 ~ 13.06kWh，在節能評比中通常不予列入，僅適用於極高壓之特殊需求。

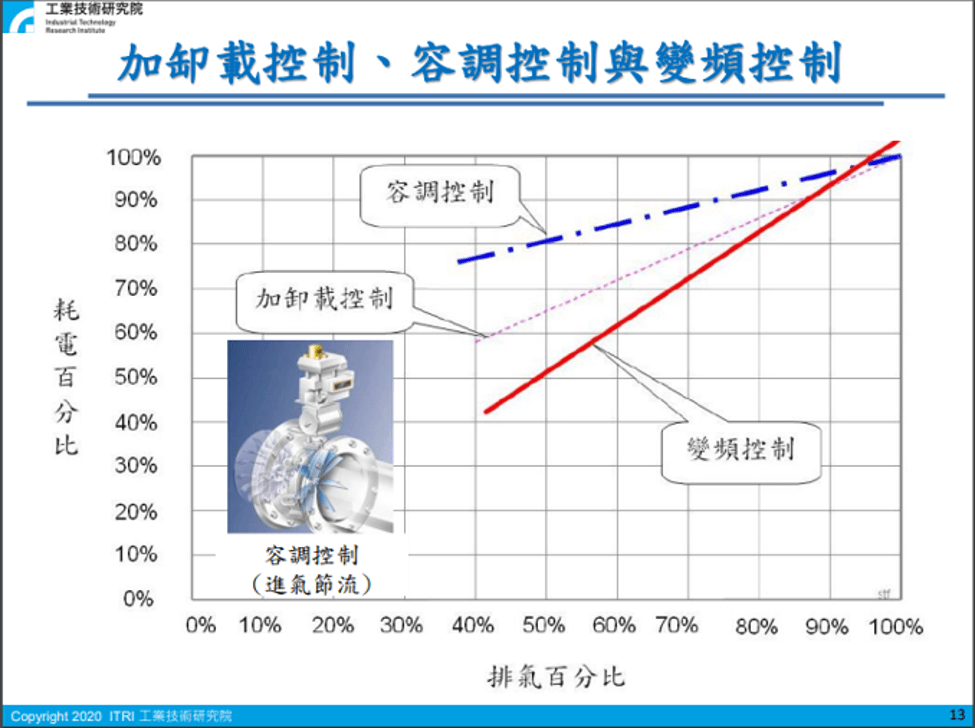

二、容調控制與變頻控制的節能盲區

許多研究機構在使用螺旋式空壓機時，常依賴變頻（VFD）或容調控制，但數據顯示這些方式在「部分負載」下仍有明顯損耗：

  1. 容調控制 (Modulation)： 即使需求風量降至 40%，耗電量仍高達滿載的 78%，極不經濟。
  2. 加卸載控制 (Load/Unload)： 在 40% 風量需求下，耗能約為滿載的 58%。
  3. 變頻控制 (VFD)： * 高負載損耗： 當負載超過 85% 時，變頻器本身的功耗（約 5%~8%）會導致總能耗反而超過定頻機。
    • 低頻限制： 低於 40% 頻率運轉時，馬達散熱效率下降且能耗比惡化，無法無限制向下調節。
資料來源 : 工研院 康育民博士 空壓機節能技術報告 2020年

三、日本岩田 (ANEST IWATA) 多模組無油渦卷式：理想的線性節能

為了突破單一機體的能效限制，日本岩田 SLP 系列 多模組無油渦卷式空壓機採用「多模組控制技術」，透過多組 5hp或10hp 的小型高效主機交替運轉，達成接近理想線性的能耗曲線。

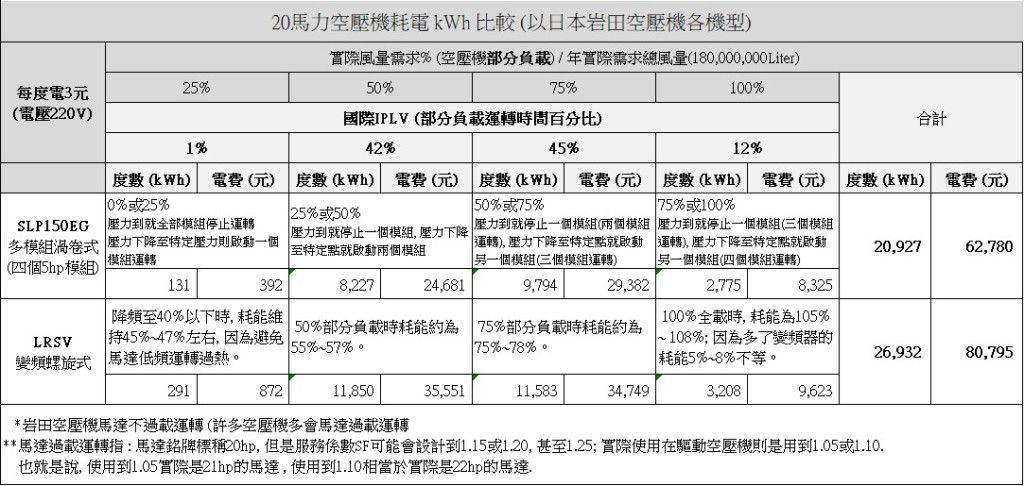

實測對比 (以 20hp 為基準)

假設年度壓縮空氣總需求量為 1.8 x 108 Liters，依據國際認可的部分負載 IPLV (Integrated Part Load Value) 權重計算：

負載佔比25% 負載 (1% 時間)50% 負載 (42% 時間)75% 負載 (45% 時間)100% 負載 (12% 時間)
變  頻 螺旋式能效低 (馬達發熱)能效中能效中下 (變頻損耗)損耗最高
多模組 渦卷式極佳 (單模組運轉)極佳 (雙模組運轉)極佳 (三模組運轉)最佳 (全模組運轉)

多模組無油渦卷與變頻螺旋式空壓機節能比較

結論： 變頻螺旋式在 20hp 以下因機構天生效率較低，加上變頻器損耗，其年度電費明顯高於多模組渦卷式。當模組數量越多，切割部分負載的能力越細膩，節能效果越接近 1:1 的理想狀態。

四、為什麼 40hp 是技術分水嶺？

實證顯示，多模組無油渦卷式空壓機在 50hp (含) 以上 的能效優勢會逐漸被變頻無油旋齒式或無油螺旋式追平甚至超越。這也是為何日本岩田（ANEST IWATA）專注於將無油渦卷技術開發至 40hp 以內的原因——確保在該功率區間內提供全球領先的絕對能效與 100% 無油（Class 0）的純淨空氣。

五、實驗室的最佳選擇：空壓機與氮氣機一體化

對於需要高純度氮氣的檢測中心（如 LC-MS, GC, ICP-MS），採用日本岩田無油渦卷空壓機驅動氮氣產生機具備以下優勢：

  1. 極低噪音： 適合安裝於實驗室內部或鄰近辦公區。
  2. 冗餘備援： 多模組設計，單一模組保養時其餘模組照常運作，實驗不中斷。
  3. Class 0 無油認證： 確保氮氣膜層或分子篩不受油氣污染，延長氮氣機壽命。

瞭解更多日本岩田ANEST IWATA無油渦卷式空壓機在科研實驗室空壓機系統的應用? 歡迎走訪 科研實驗室空壓機系統專業網站 !

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

科研級節能實踐：多模組無油渦卷技術如何透過「部分負載整合效率 (IPLV)」極大化 TCO 價值並倍增保養週期？

一、重新定義空壓機系統的總體持有成本 (TCO)

在實驗室與研究機構的生命週期評估中，空壓機系統的 Total Cost of Ownership (TCO) 呈現出兩個關鍵的事實 (Facts)：

「部分負載 (Partial Load)」是效能黑洞： 科研設備用氣並非持續 100% 運轉。傳統空壓機在低負載時的能效極低，這也是為何 整合性部分負載價值 (IPLV) 成為衡量實驗室空壓機優劣的核心指標。

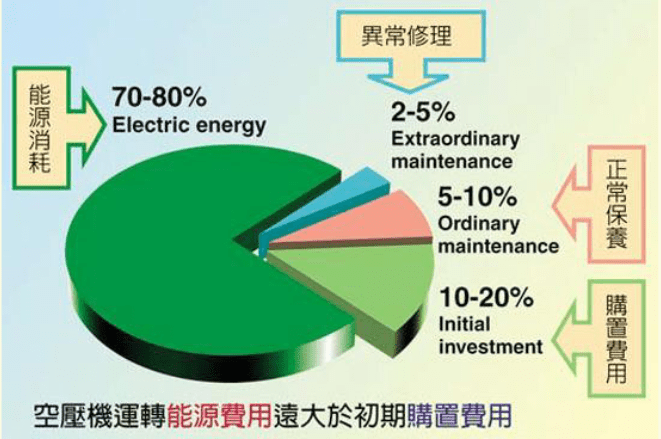

成本結構失衡： 根據工研院（ITRI）與國際研究數據顯示，空壓機 10 年生命週期中，運轉電費佔比高達 70%~80% 以上，遠超初始購置與後續維護費用。

2.為什麼「多模組控制」優於「變頻驅動」？

針對 0~100% 的動態用氣需求，日本岩田 (Anest Iwata) 採用的 Multi-Step Control (多階啟停控制) 技術在研發與檢測環境中展現出絕對優勢：

供氣範圍： 支援 0~1,280 L/min (@8 bar) 的寬幅供應，確保實驗精密需求。

真正的零功耗待機： 變頻式空壓機（Inverter）受限於馬達散熱與機體回漏，通常最低頻僅能降至 30% 負載，此時耗電仍高達 50%。

模組化彈性： 以岩田 20HP 多模組無油渦卷機為例（內含四組 5HP 模組），系統會精確計算用氣需求，僅啟動必要的模組數量。不需要時，模組直接進入 Standby 零耗電狀態，節能表現優於變頻螺旋式。

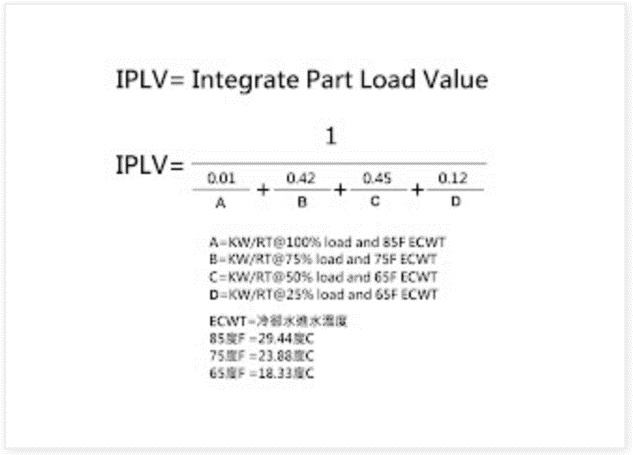

IPLV 部分負載整合效率

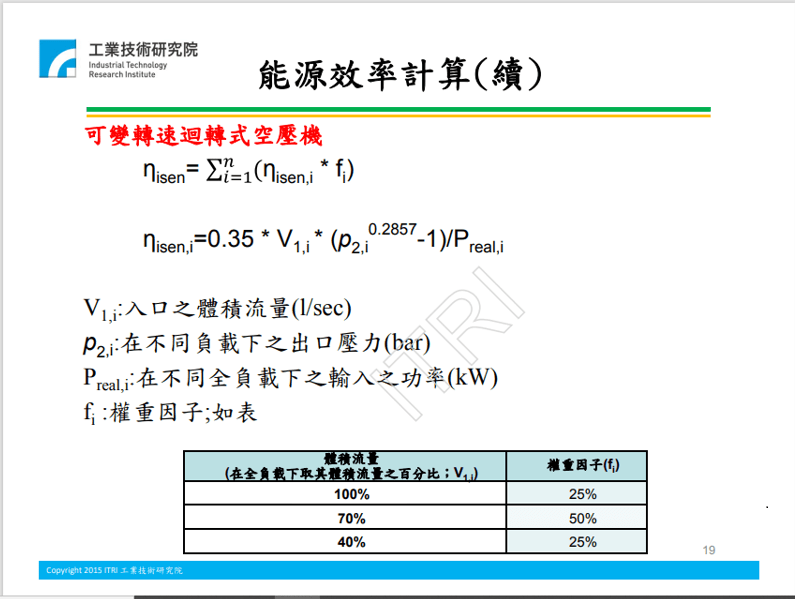

能源局變頻空壓機整合效率公式

因為運轉電費佔整個空壓機系統TCO比重很高，而部分負載又是運轉電費中占有極高比例；如何讓空壓機系統在部分負載時達到最佳能效就成為對使用者非常有利的技術。

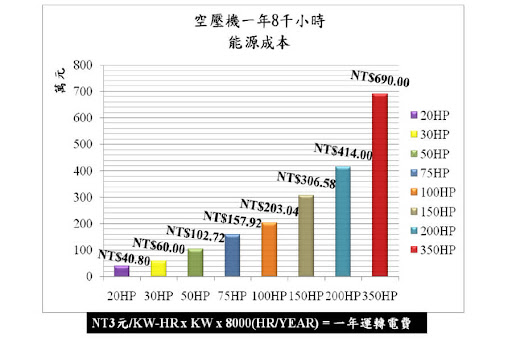

工研院研究:各種馬力空壓機能源成本費用

據工研院另一個報告指出：國產100馬力微油定頻螺旋式空壓機生命週期中, 所有的成本費用為 1) 購置成本約新台幣76萬元, 2) 維護成本約75萬元 3) 運轉電費約1,935萬元 (上述圖表每年運轉電費為203.4萬元, 10年則為2,034萬)。

多模組無油渦卷式空壓機應對上面的實務需求具有相當程度的契合度；以日本岩田多模組無油渦卷式空壓機20馬力為例 (請參考下圖)，總共有四組5馬力的馬達機體模組，每一個模組都具有獨立電器元件配盤，再由控制器統一指揮調度應對現場用氣需求。這樣的風量供應範圍是 0~1,280L/min @ 8 bar (變頻螺旋式空壓機則通常是33%~100%供氣範圍。

3.數據實證：如何將維護跨距延長至 2 倍以上？

多模組技術的核心在於**「均等磨潤控制 (Equal Run-time Control)」**。透過控制器調度，確保各模組運轉時數平均分攤，而非單一機組過勞。

計算實例：20HP 螺旋式 vs. 岩田多模組渦卷式

假設實驗室年產氣需求時間為 4,000 小時，依據 IPLV 權重分佈如下：

  • 25% 負載 (權重 1%)
  • 50% 負載 (權重 42%)
  • 75% 負載 (權重 45%)
  • 100% 負載 (權重 12%)

維護週期對比：

  1. 單模組螺旋式： 總運轉時數 > 4,000 小時 (含空載空轉時間)。
  2. 岩田多模組渦卷式（ 20HP / 4模組 ）：
    • 計算式：4,000 x [ (1% x 1/4) + (42% x 2/4) + (45% x 3/4) + (12% x 4/4) ]
    • 結果：1,831 小時。

多模組技術讓「整機運行時間」轉化為「模組分攤時間」。同樣是 4,000 小時的製程時間，單一模組僅累積 1,831 小時的磨損。這不僅延長了維護跨距，更大幅降低了停機風險與 TCO。

減少備機降低停線風險

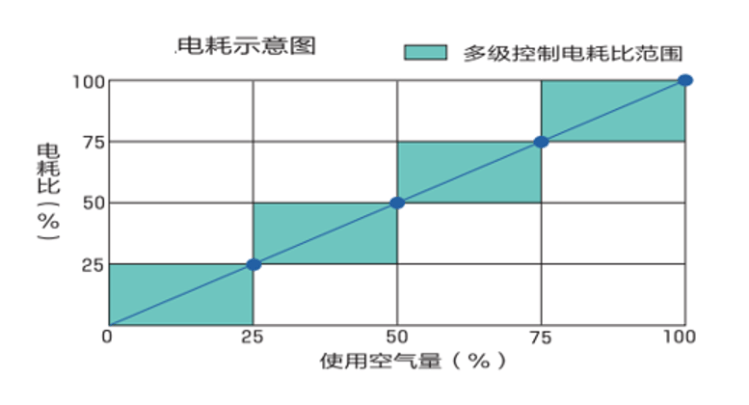

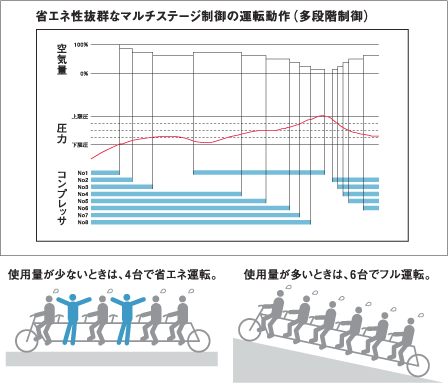

Multi-Step Control Model(多階啟停控制)

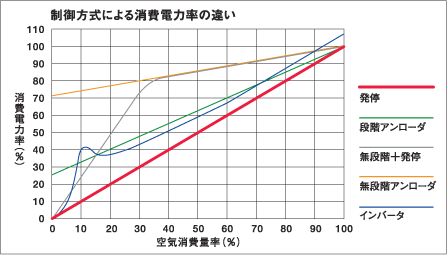

各種控制方式風量與耗能比較

多模組無油渦卷式空壓機除了節能之外，因為一個模組即使在保養其他模組也能夠持續運轉，降低停機的風險。而且由於多模組無油渦卷式空壓機透過均等磨潤的控制技術讓運轉時數以馬達啟動運轉累計計算，而且是所有模組都達到相同運轉時數的時候 (請參考下圖實際照片; C1為第一個模組運轉時數127小時, C2為第二個模組運轉時數也是127小時; 整機運轉時間為10,000小時-9,873提醒保養剩餘小時=127小時)，在大多數空壓機系統多落在40%~75%部分負載的工況下，能夠延長機體壽命與保養時間跨距。

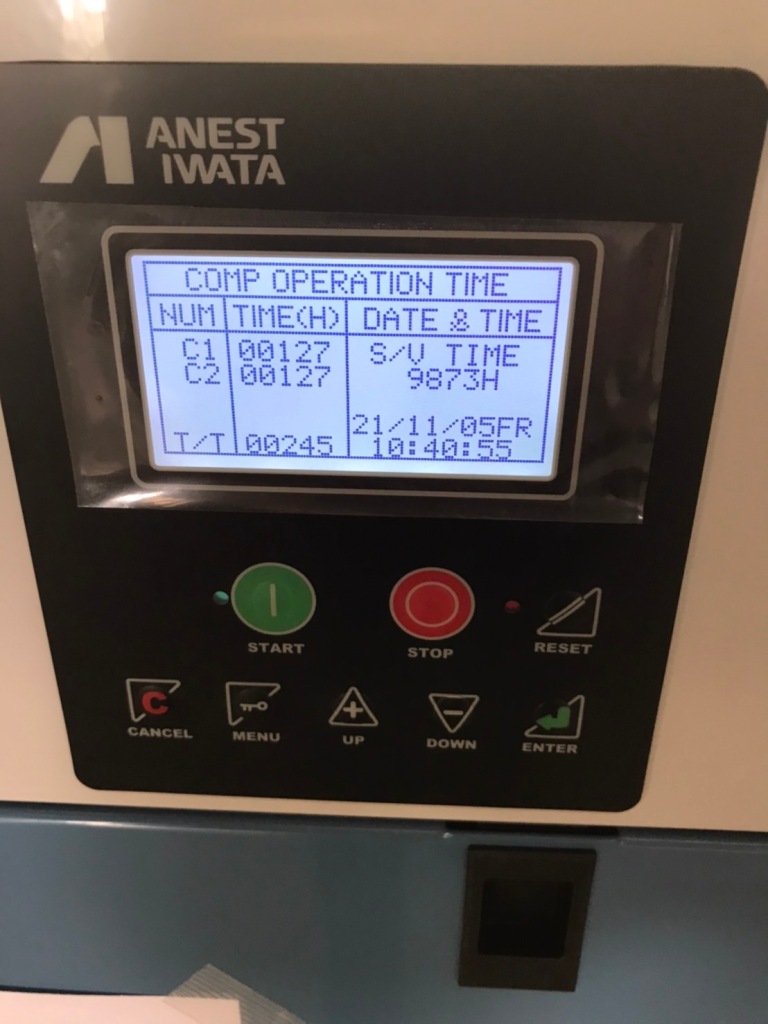

客戶端實際案例分享

不論從維護保養費用角度或者是節省電費角度，多模組無油渦卷式空氣壓縮機應該都是Total Cost of Ownership的較佳方案!

4.針對科研與檢測中心的價值總結

高可靠度： 單一模組維護時，其餘模組正常供氣，實驗不中斷。

潔淨無油： Class 0 等級壓縮空氣，守護精密分析儀器（如 GC-MS, LC-MS）。

極致安靜： 適合安裝於實驗室內部，提供優質的研究環境。

瞭解日本岩田ANEST IWATA無油渦卷式空壓機在科研實驗室應用? 歡迎走訪 科研實驗室空壓機系統行業應用 !

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

新北市 貢寮區 馬岡漁港

科研實驗室空壓機系統應用之國際安全指南(OSHA)

translated by 未來服務工業

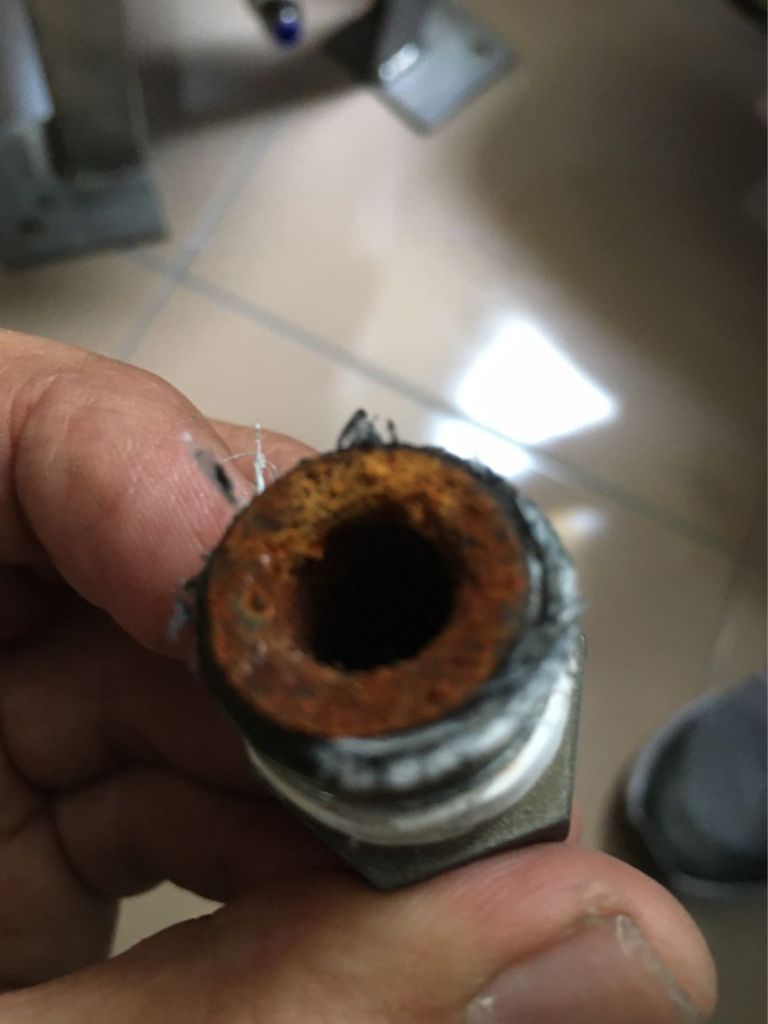

藉此悼念十五年前因為管路爆開 (同業客戶配管協力廠商管接吃牙不夠; 使用不銹鋼管太短, 配管廠商為節省用料造成管路車牙螺紋不足) 去世的乾燥機廠同業!

#1 不要對著人使用壓縮空氣 超過0.2MPa (一般稱2公斤）就可能造成皮膚或身體傷害。經常發現客戶的不自覺動作，拿氣槍清潔衣物或身體髒東西。

#2 不要使用壓縮空氣作清潔 吹起的顆粒或物質可能噴進眼睛或傷到他人。如必要，最好戴臉部全罩式護鏡及塑膠式防護護具。（筆者小舅舅年輕時用噴槍清工作母機現場工作檯，被彈起的鐵屑噴進眼睛，開刀數次一輩子弱視。）

#3 使用時戴耳塞或耳罩 避免聽力傷害。

#4 更換或連接管件，確認管內無殘壓 未關機、未關斷、管內有殘壓時，切勿更換管件、管子或各種相關零件部品。

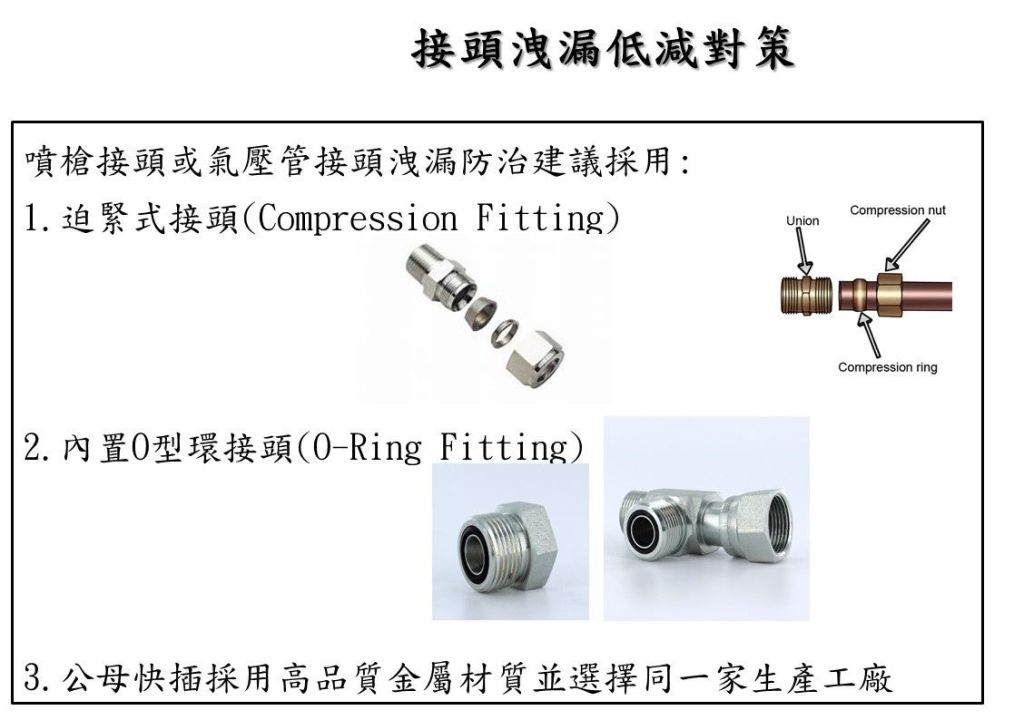

#5 使用正確及符合安規設計的接頭管件。

#6 勿使用不符安規、破損或老化龜裂的管子。

#7 使用管子末端器具須確保拿穩或有固定裝置 避免管子甩動傷人，或擊壞物件。

#8 禁止壓縮空氣用於呼吸或侵入人體。

#9 安全閥口徑應大於或等於空氣桶入口口徑，且符合安規。(可要求廠商提供計算書與測試報告)

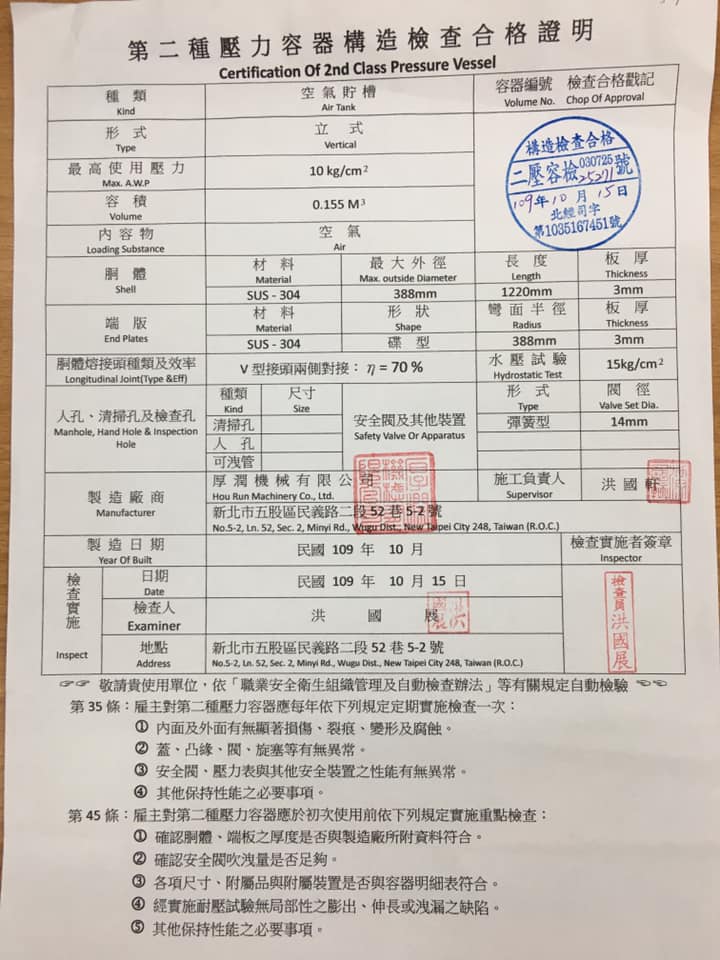

#10 空氣桶應該符合且取得國家標準認證。(可要求廠商提供工檢證明及計算書)

附註 : 本銘牌與上面之工檢證明不是同一組空氣桶 (僅是舉例)

#11 適切地設置關斷閥，確保零件更換，管路破損可以立即關斷。（原文#8與#11整併，因此少一條指南）。

瞭解更多日本岩田無油渦卷式空壓機在科研實驗室應用? 到 科研實驗室空壓機系統 專業網站逛逛!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

新北市 貢寮區 馬岡漁港

從源頭實現零風險：日本岩田 (Anest Iwata) 無油渦卷式技術在食品安全檢測中心與食品飲料廠規範下的應用綜述

一、核心理念：源頭管理與預防性控制

在精密分析與高規格生產環境中，「預防勝於補救」是最高準則。任何過濾防範措施皆存在失效風險，唯有從源頭阻斷油氣產生，才能徹底杜絕交叉污染。這不僅是技術選擇，更是科研誠信與品牌誠信的基礎。

二、國際規範與品質等級 (ISO 8573-1 Class 0)

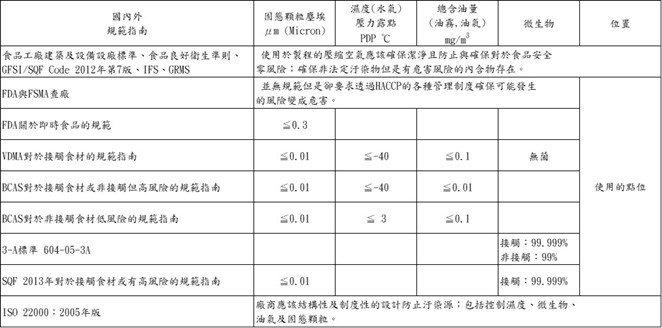

針對實驗室精密儀器及食品飲料製程，壓縮空氣品質必須符合 ISO 8573-1:2010 Class 0 等級。為接軌國際市場，系統建置需滿足以下規範：

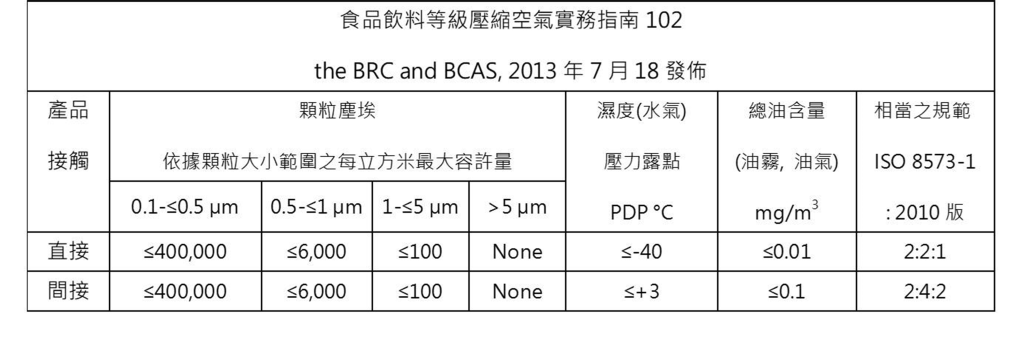

英國市場： 參考 BCAS (英國壓縮空氣協會) 之壓縮空氣安全準則。

美國市場： 符合 FSMA (食品安全現代法) 規範及 FDA 查廠要求。

歐洲/德國市場： 遵循 VDMA (德國機械設備製造業聯合會) 指南。

三、為何選擇日本岩田無油渦卷式 (Oil-Free Scroll) 技術？

針對科研實驗室與檢測中心，無油渦卷技術具有以下無可取代的優勢：

  1. 純淨無油 (100% Oil-Free)： 壓縮腔內完全無金屬接觸、無潤滑油，確保輸出氣體達到 Class 0 等級，保護高階分析儀器（如 GC-MS、LC-MS）免受油霧干擾。
  2. 極致靜音與低振動： 渦卷式壓縮特有的連續平穩運作，極大化減少對實驗室精密天平或光學設備的影響。
  3. 氮氣產生機的最佳搭檔： 搭配氮氣機使用時，無油壓縮空氣能保護分子篩（Molecular Sieve）不被油垢汙染，顯著延長設備壽命並穩定氮氣純度。

四、風險對比分析：有油空壓機 vs. 無油空壓機系統

雖然傳統「有油式空壓機」可透過多層過濾模擬無油狀態，但從風險評估角度（HACCP/FMEA）分析，仍存在不可忽視的隱患：

比較項目有油式系統 (加裝過濾器)日本岩田無油渦卷式系統
污染風險過濾器飽和、洩漏或溫度過高導致油氣穿透。源頭阻斷，物理性保證無油。
食品級潤滑油雖符合 H1 等級，但仍有 < 10ppm 殘留限制，檢測難度高。零殘留，無需提心吊膽檢驗數值。
維護複雜度需頻繁更換濾芯、處理含油廢水、監測油質。結構簡約，零件耗材極少，維護成本透明。
管路壽命油垢與冷凝水結合易造成管路鏽蝕與微生物滋生。管路保持乾淨乾燥，無生物膜滋生風險。

系統含油的風險

有油系統配置鍍鋅鐵管的風險

管路/水源汙染風險

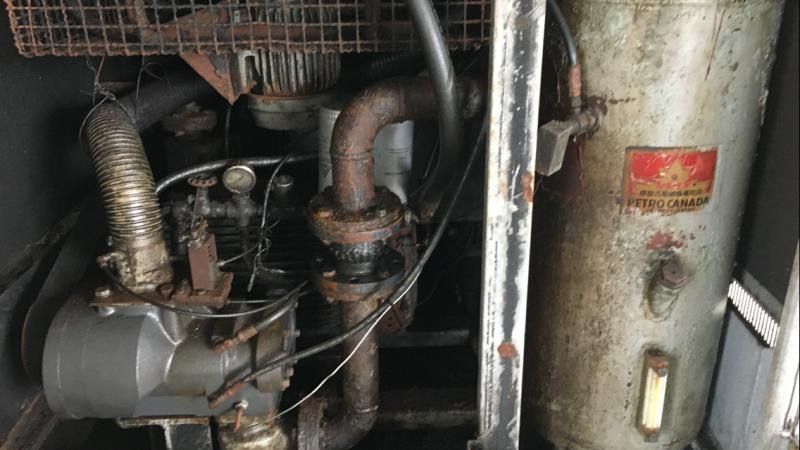

機房或產線油汙汙染的風險

五、未來趨勢：後疫情時代的標準提升

隨著全球供應鏈對安全性要求的提升，無論是大型藥廠、中央廚房或是第三方檢測機構，轉向「源頭阻斷危害」已成為必然。選擇日本岩田無油系統，不僅是符合法規，更是為了在 AI 自動化監控與高標準溯源體系中，提供最無懈可擊的數據與產品保障。

瞭解更多日本岩田無油渦卷式空壓機在食品安全檢測中心與科研實驗室應用? 到 科研實驗室空壓機系統專業網站逛逛!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

新北市 平溪區 十分瀑布

為什麼實驗室空壓管路會產生冷凝水？壓力露點與 ISO 8573-1 壓縮空氣品質解析

一、物理原理：大氣物理與飽和含水量

在實驗室環境中，壓縮空氣的水份來源於大氣。根據物理特性，空氣在不同溫度下具備不同的飽和含水量（Saturated Water Vapor Content）：

相對濕度（RH）影響： 若環境 RH 為 80%，在 32°C 時，每立方米空氣即含有約 27g/m3 的水氣。

環境數據參考： * 20°C 時，飽和含水量為 17.3g/m3。32°C 時，飽和含水量為 33g/m3。

二、核心概念 : 壓力露點(Pressure Dew Point, PDP)

露點溫度是衡量壓縮空氣乾燥程度的關鍵指標。當空氣達到飽和狀態（RH 100%）時的溫度即為露點。

微生物控制（Lab Safety）： 在科研規範中，若要徹底抑制微生物滋生，壓力露點需維持在 -26°C 以下。根據 ISO 8573-1 國際標準，不同精密等級的實驗儀器對露點有嚴格要求（如 Class 1-3）。

冷凝機制： 若壓縮空氣的壓力露點為 -20°C，只要管路環境溫度低於 -20°C，氣態水就會轉化為液態冷凝水。

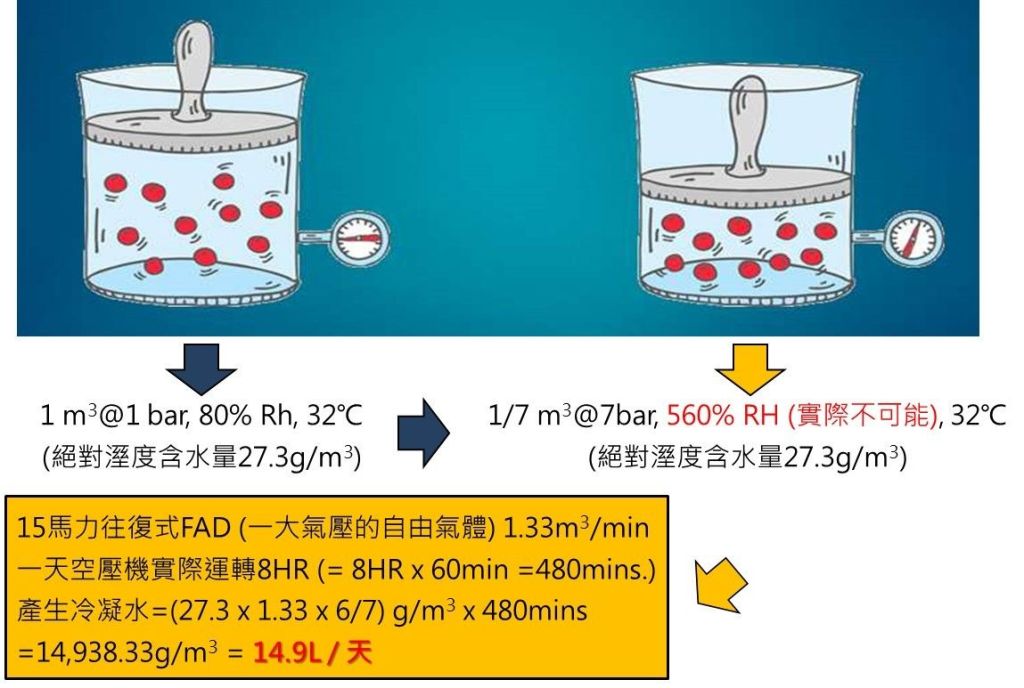

當大氣被空壓機壓縮至壓力7bar時，體積縮小至1/7，壓縮腔因為壓縮熱（往復式會高達攝氏200°C左右）讓溫度升高，所以冷凝水不至於發生。排出壓縮機體後，溫度降低，加上液體不可被壓縮，所以過飽和的水氣就變成液態的水霧，產生冷凝水。（請參考下圖）

三、壓縮過程中的水分轉化

當大氣被空壓機壓縮至 7 bar (gauge) 時，體積縮小至約 1/8（絕對壓力計算）。

降溫冷凝： 當空氣離開機體進入儲氣桶與管路後，溫度迅速下降。由於氣體體積大幅縮小且液體不可壓縮，過飽和的水氣隨即凝結成液態水霧。

壓縮升溫： 傳統往復式空壓機在壓縮腔內會產生高達 200°C 的壓縮熱，使水分維持氣態。

（請參考下面圖片說明）

四、實驗室空壓系統的水分治理方案

針對壓縮空氣中的水分，應採取「分段治理」策略：

1. 液態水霧處理 (Liquid Water Aerosols)

  • 原理： 物質不滅定律，透過物理碰撞與截留。
  • 設備： 設置旋風式氣水分離器、儲氣桶及具備坡度設計的排水管路。
  • 自動化管理： 建議加裝自動排水閥（Auto Drain），避免人為疏忽導致積水回流。

2. 氣態水蒸氣處理 (Water Vapor)

  • 冷凍式乾燥機： 將空氣降溫至 2-10°C，迫使水氣凝結排出（適用於一般氣動工具）。
  • 吸附式乾燥機： 利用分子篩（MS）、活化氧化鋁（AA）等吸附劑，可達到 -20°C 至 -70°C 的極低壓力露點（精密實驗室與氮氣機前置系統首選）。

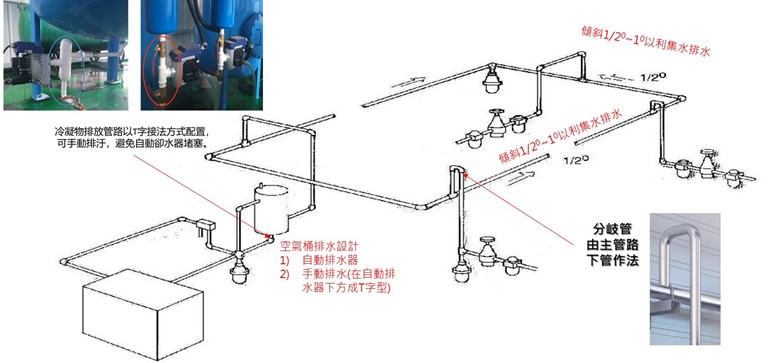

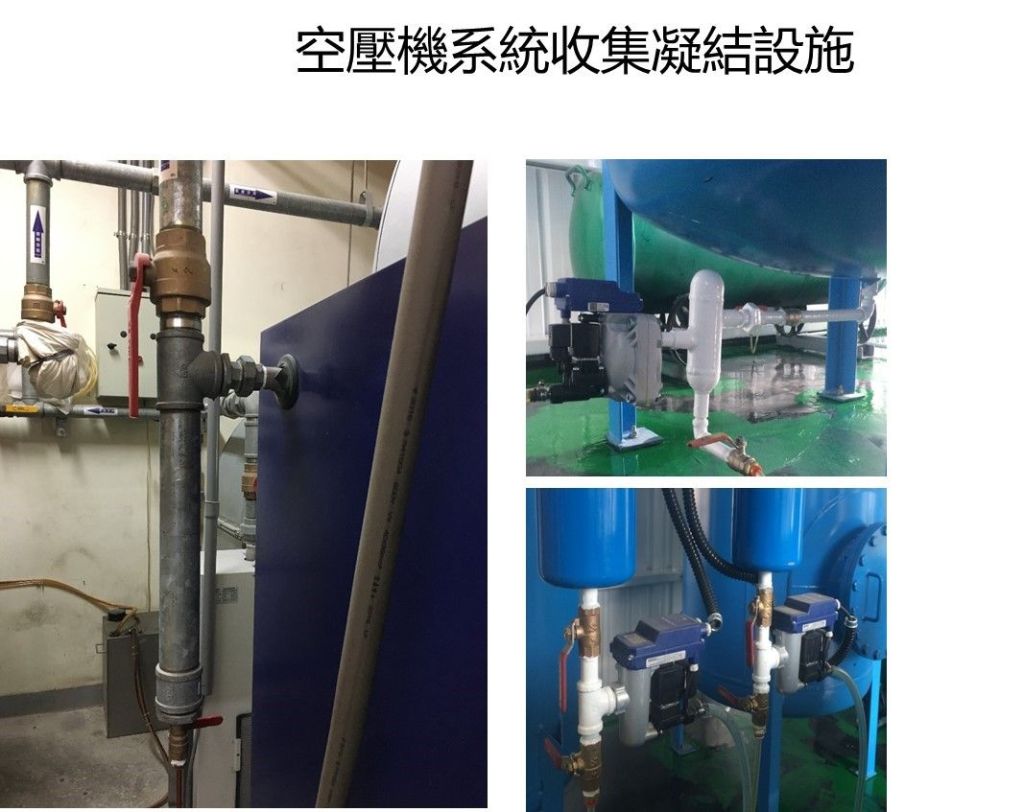

各種去除壓縮空氣關於冷凝水這類污染物，合理管路設施設計（請參考下圖）與乾燥設備選型（例如冷凍式乾燥機有入氣攝氏50°C以下的標準型與入氣攝氏80°C以下的高溫型；並且依據入氣溫度與壓力需要修正或補正）。

常見的接頭洩漏則可以考慮下圖的解決方案…..

日本岩田（Anest Iwata）無油渦卷式技術優勢

在科研與檢測領域，日本岩田（Anest Iwata）無油渦卷式空壓機提供超越傳統設備的系統穩定性：

  • 潔淨無油（ISO 8573-1 Class 0）： 確保壓縮過程中不含油霧，防止油水乳化造成的排水系統堵塞。
  • 低排氣溫度： 渦卷式技術產生熱能較低，能減輕後端乾燥機的熱負荷，提升除水效率。
  • 穩定氣流： 為**氮氣產生機（N2 Generator）**提供高穩定、低含水的入口空氣，延長分子篩壽命，確保氮氣純度。

瞭解更多日本岩田ANEST IWATA無油渦卷式空壓機系統在實驗室應用? 到 科研實驗室空壓機系統逛逛!

聯絡實驗室業務技術專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

屏東 恆春

科研實驗室與食品檢驗中心：日本 ANEST IWATA 無油渦卷式空壓機 CDA 系統配置設計指南

引言：高標準實驗環境的核心_高品質壓縮空氣

在科研實驗室、生醫製藥研究機構及食品安全檢驗中心，**壓縮空氣（CDA）**不僅是動力源，更是影響實驗精準度與食品安全的關鍵因素。系統規劃須從環境、供給端、傳輸端及需求端四個維度進行整合。

為符合國際規範，如台灣 GHP/GMP、美國 FSMA、英國 BCAS 102 及德國 VDMA，壓縮空氣必須嚴格控管。特別是針對食品接觸，需達到 ISO 8573-1 Class 2.2.1 標準。日本 ANEST IWATA（岩田）無油渦卷式空壓機憑藉其「絕對無油」的特性，成為氮氣產生機（N2 Generator）前端供氣與高階實驗室的首選。

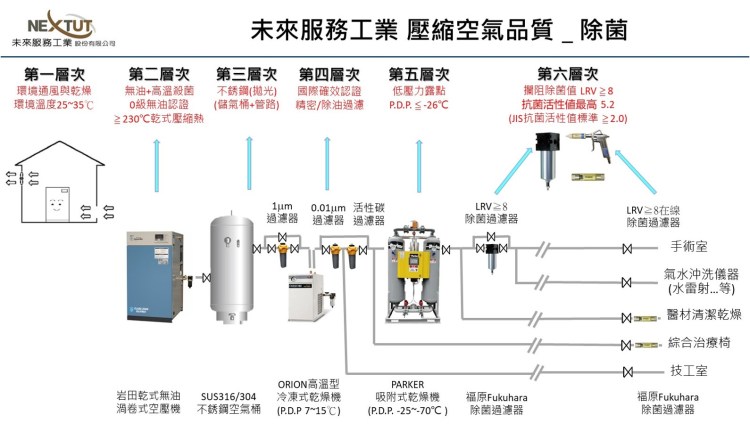

空壓機系統可從四個面向進行分析與規劃（下圖）確保整個實驗研究機構空壓機系統穩定性與生產力。

一、溫控與通風設計：能效與壽命的基礎

熱效應與能效： 機房環境溫度每升高 3°C，壓縮機運作能效即下降 1%，且會大幅縮短耗材與電子零件壽命。

環境配置： 設備應遠離酸鹼腐蝕性氣體、高溫發熱源及易受雨淋處。

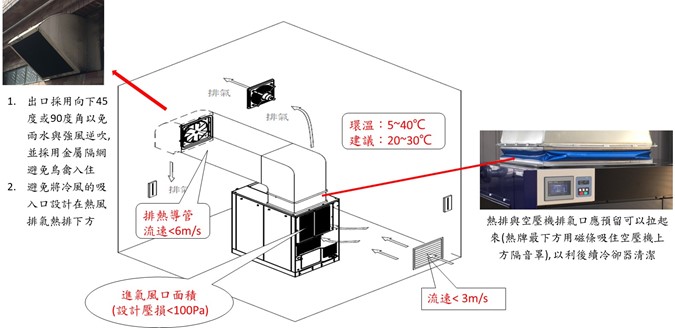

通風規劃： 建議採強制進排風設計，確保冷空氣自下方進入，熱空氣由上方排出，避免熱風循環。ANEST IWATA 渦卷式空壓機低震動、低噪音的特性，亦有助於優化實驗室周邊工作環境。

二、設備配置與選型：流體力學與負載平衡

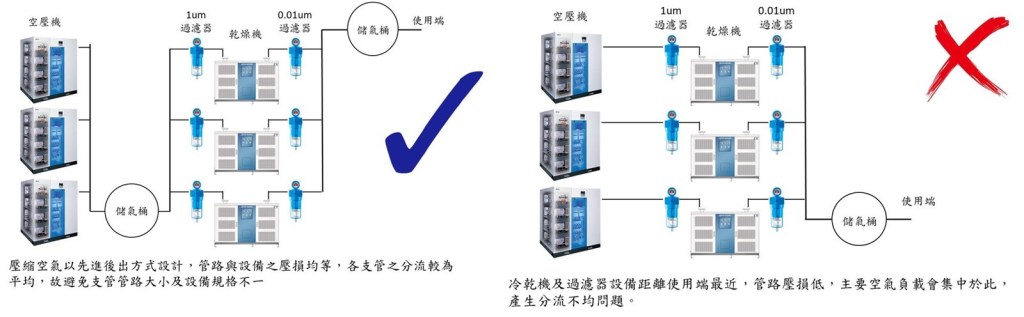

均流原則： 空氣具有「走捷徑（低阻力）」特性。配置應採**先進先出（First-in, First-out）**原則，確保多台機組負載平衡。

精準選型： 應根據「基礎負載」與「變動負載」配置不同馬力的機組。選型過大會導致頻繁起停，損害電氣元件並虛耗電費。

乾燥過濾裝置： 建議選用規格一致的過濾系統，避免因壓降不同導致分流不均，確保輸出端氣體品質恆定。

三、空壓管網管徑設計：流速控制與壓降優化

正確的管徑設計能有效降低能效損失。建議流速基準如下：

管路類型建議設計流速功能重點
分流管 & 集氣管≦ 6 m/sec降低擾流、減少壓降，實現平均分流。
主管路≦ 8-10 m/sec兼顧總體長度與壓降，避免終端壓力不足。
分歧管路≦ 15 m/sec距離建議控制在 25 公尺內。

四、空氣桶（儲氣罐）匹配：緩衝與水分管理

空氣桶材質與表面處理（內拋光、EPOXY、酸洗或鍍層）或加工要求須依行業規範要求；我們主要針對配置與容量來考慮。

容量設計： 建議不低於總流量的 15%。例如 : 30hp日本岩田ANEST IWATA多模組無油渦卷式空壓機（2,520L/min. @ 0.8MPa），應配置400L以上儲氣桶。

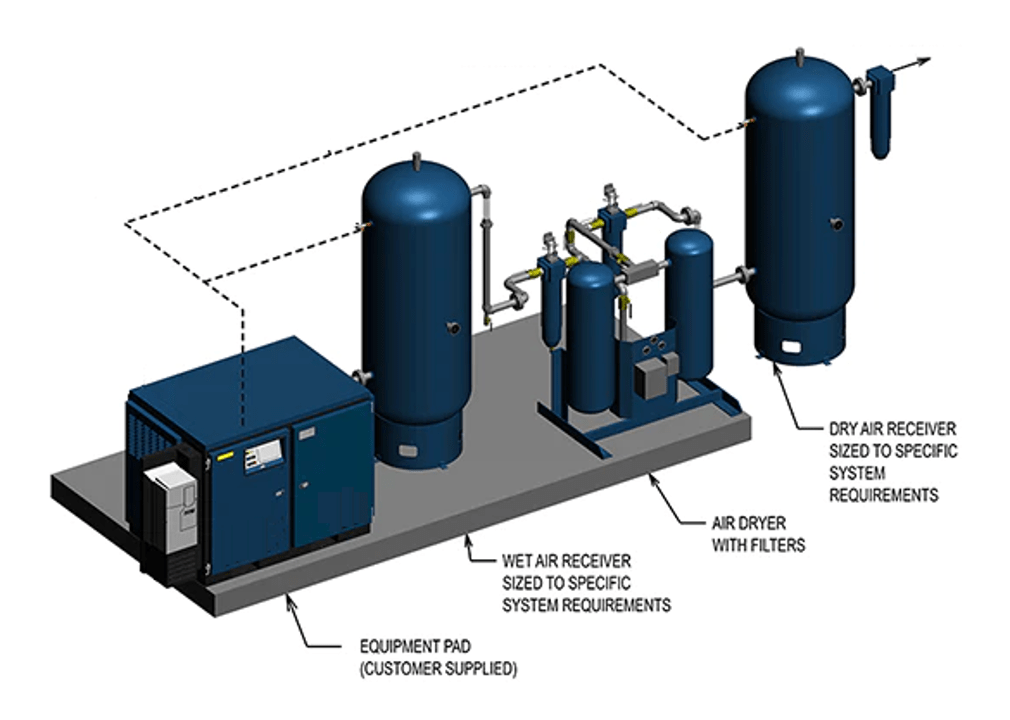

濕桶（Wet Tank）與乾桶（Dry Tank）：

* 濕桶（1/3 總容量）： 置於乾燥機前，負責初步降溫、排水、緩衝壓力脈動。

* 乾桶（2/3 總容量）： 置於乾燥機後，負責及時供氣緩衝與維持壓力穩定。

末端緩衝桶： 針對瞬間耗氣量大的精密檢驗儀器，應加裝末端緩衝桶，維持壓力恆定。

五、環狀配管與排水設計：供氣穩定性的關鍵

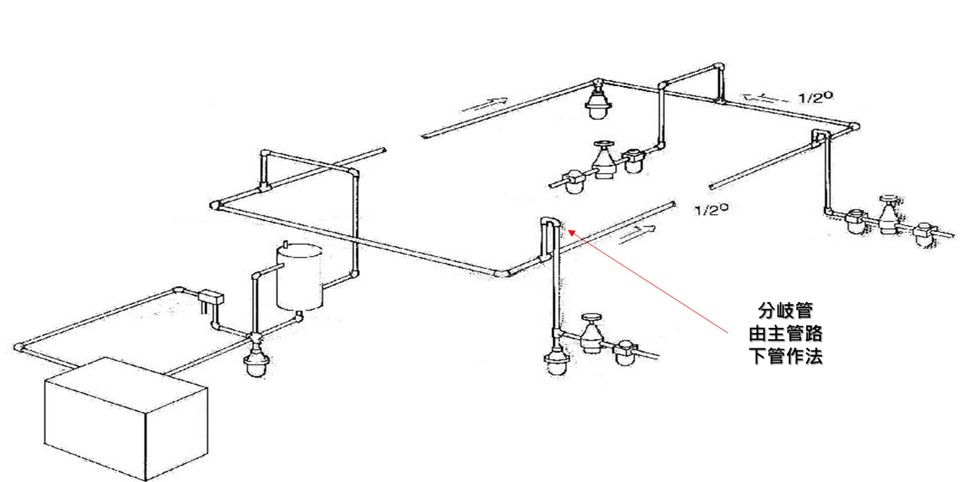

為了避免末端供氣不穩，建議採用環狀（Ring Main）配管系統。

排水坡度： 管路應保持 10 ~20的傾斜度，並在低點設置自動排水閥。

配管細節： 分歧管應採「上方取氣」方式，防止管內凝結水進入設備。

六、點對點品質處理：針對性淨化與氮氣產生

不同製程對氣體純度要求不一。與其提升全系統成本，建議採「最大公約數設計」配合「末端精細處理」。

應用場景： 搭配 ANEST IWATA 無油渦卷式技術，可提供極度純淨的 CDA 給予氮氣產生機（N2 Generator），保護其分子篩免於油污染，大幅延長昂貴儀器的使用壽命。

七、確效驗證與採樣規劃：符合 ISO 規範

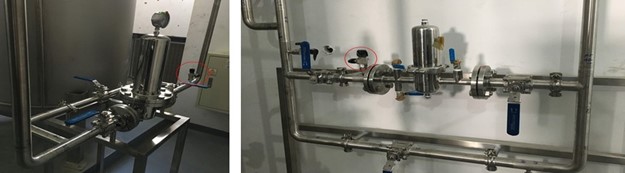

在食品檢驗中心或生技醫藥廠，必須設計確效採樣點：

N2 採樣： 確保氮氣純度符合分析儀器需求。

CDA 採樣： 依據 ISO 8573-2~9 規範，針對含油量、含水量及固態微粒進行定期檢測。

為何選擇日本 ANEST IWATA 無油渦卷技術？

絕對無油（Class 0）： 徹底消除食品安全與實驗污染風險。

極致靜音： 適合安裝於研究室室內或靠近辦公區域。

高可靠度： 簡單的結構減少了維護成本，並提供穩定的排氣壓力。

智能節能： 多模組階梯式控制系統可隨需求調整負載，與監控系統完美整合。

瞭解更多日本岩田ANEST IWATA無油渦卷式空壓機系統在科研實驗室應用? 歡迎到 實驗室空壓機CDA系統 專業網站逛逛!

聯絡科研實驗室專人 黃金祥 0937-847981 / simon.huang@nextut-service.com.tw

珍愛我們的故鄉

台東 池上
